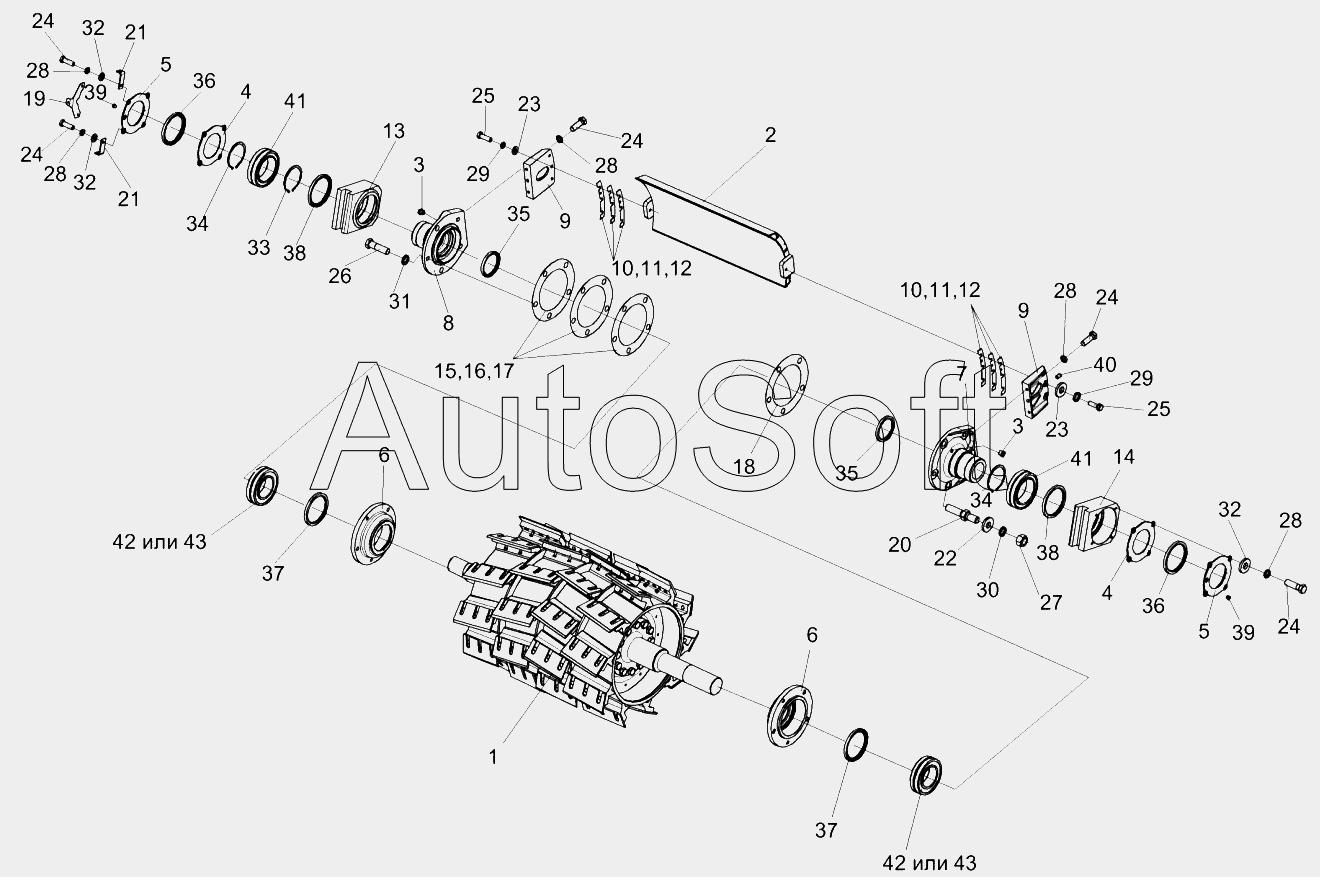

Каталог запасных частей к технике: Гомсельмаш КВК-6025 (2015). Установка барабана КСК-6025-0153700
1
2
3
3
4
4
5
5
6
6
7
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
21
22
23
23
24
24
24
24
24
25
25
26
27
28
28
28
28
28
29
29
30
31
32
32
32
33
34
34
35
35
36
36
37
37
38
38
39
39
40
41
41
42
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0115310 | К***0 | Корпус | |
| КСК-6025-0153000 | К***0 | Аппарат измельчающий | |
| КСК-6025-0153330 | К***0 | Крышка | |
| КСК-6025-0153330-01 | К***1 | Крышка | |
| КСК-6025-0153340 | К***0 | Корпус | |
| КСК-6025-0153340-01 | К***1 | Корпус | |
| КСК-6025-0153350 | К***0 | Крышка | |
| 1 | К***0 | Барабан | |
| 2 | К***0 | Крыша | |
| 3 | К***0 | Клапан предохранительный | |
| 4 | К***1 | Прокладка | |
| 5 | К***1 | Крышка | |
| 6 | К***1 | Корпус | |
| 7 | К***4 | Крышка | |
| 8 | К***1 | Крышка | |
| 9 | К***9 | Жесткость | |
| 10 | К***6 | Прокладка | |
| 11 | К***1 | Прокладка | |
| 12 | К***2 | Прокладка | |
| 13 | К***3 | Корпус | |
| 14 | К***1 | Корпус | |
| 15 | К***2 | Прокладка | |
| 16 | К***1 | Прокладка | |
| 17 | К***2 | Прокладка | |
| 18 | К***3 | Прокладка | |
| 19 | К***6 | Кронштейн | |
| 20 | К***6 | Шпилька | |
| 21 | К***8 | Кронштейн | |
| 22 | К***А | Шайба | |
| 23 | П***А | Шайба | |
| 24 | Б***6 | Болт М10-6ex30-7796 | |
| 25 | Б***6 | Болт М12-6ex35-7796 | |
| 26 | Б***6 | Болт М20-6eх75-7796 | |
| 27 | Г***5 | Гайка М16-6G-5915 | |
| 28 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 20Т.65Г-6402 | |
| 32 | Ш***1 | Шайба C.10.01-11371 | |
| 33 | В***3 | Кольцо В170-13943 | |
| 34 | В***2 | Кольцо В110-13942 | |
| 35 | 2***2 | Манжета 2.2-90х120-1-8752 | |
| 36 | 1***2 | Манжета 1.2-110х135-1-8752 | |
| 37 | 2***2 | Манжета 2.2-90х120-1-8752 | |
| 38 | 2***2 | Манжета 2.2-120х150-1-8752 | |
| 39 | 2***3 | Масленка 2.1.45-19853 | |
| 40 | Ш***8 | Штифт 16х25-3128 | |
| 41 | 2***3 | Подшипник | |
| 42 | 2***K | Подшипник | |
| 43 | 2***3 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
