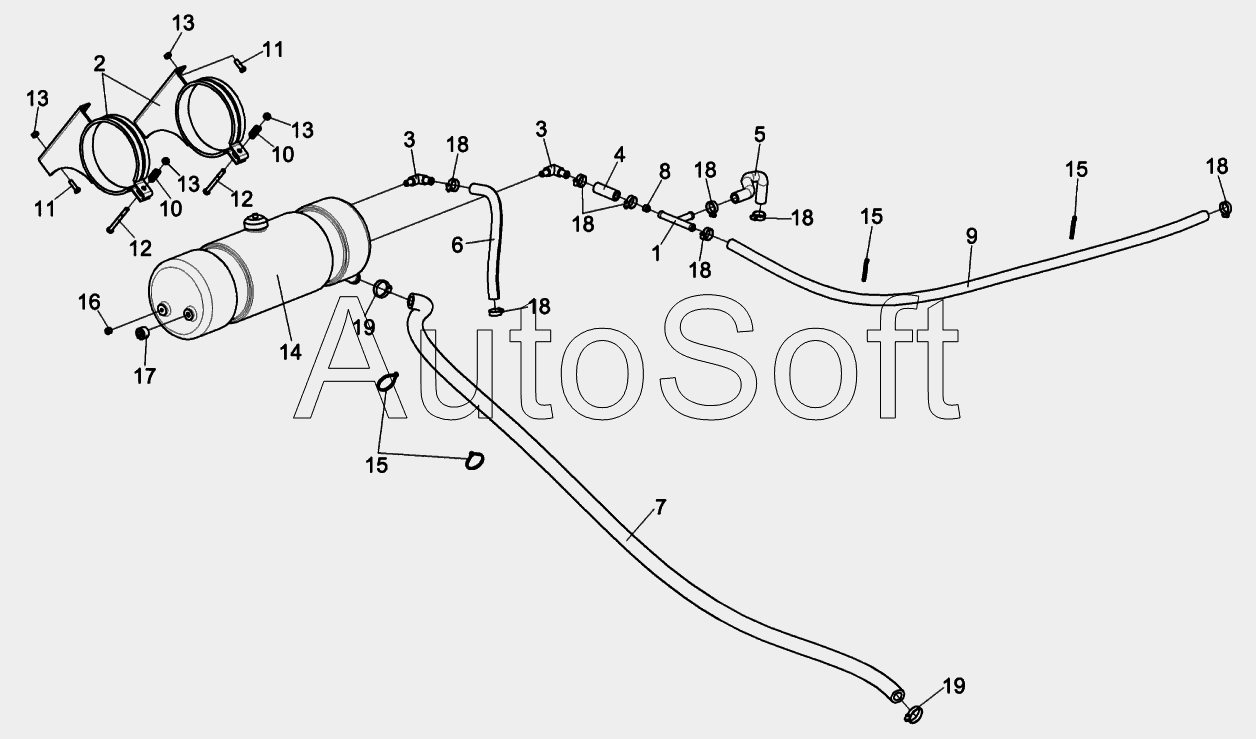

Каталог запасных частей к технике: Гомсельмаш КВК-6025 (2015). Установка бачка расширительного КСК-6025-0116070
1
2
3
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
13
13
14
15
15
15
16
17
18
18
18
18
18
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСК-6025-0116070 | К***0 | Установка бачка расширительного | |
| 1 | К***0 | Тройник | |
| 2 | К***0 | Хомут | |
| 3 | К***0 | Угольник | |
| 4 | К***Б | Рукав 14х23-1,6-10362 L=(80±10) мм | |
| 5 | К***3 | Рукав 14х23-1,6-10362 L=(325±3) мм | |
| 6 | К***5 | Рукав 14х23-1,6-10362 L=(250±2) мм | |
| 7 | К***5 | Рукав 25x35-1,6-10362 | |
| 8 | У***6 | Дроссель | |
| 9 | У***3 | Рукав 14х23-1,6-10362 L=(1350±7) мм | |
| 10 | 6***6 | Пружина | |
| 11 | Б***6 | Болт М8-6ex20-7796 | |
| 12 | Б***6 | Болт М8-6eх80-7796 | |
| 13 | Г***G | Гайка М8-8-A-A3G | |
| 14 | К***0 | Бачок расширительный | |
| 15 | 2***2 | Лента стяжная | |
| 16 | П***4 | Пробка 2-КГ 1/4 | |
| 17 | П***8 | Пробка 2-КГ 3/8 | |
| 18 | T***2 | Хомут червячный | |
| 19 | T***2 | Хомут червячный |
