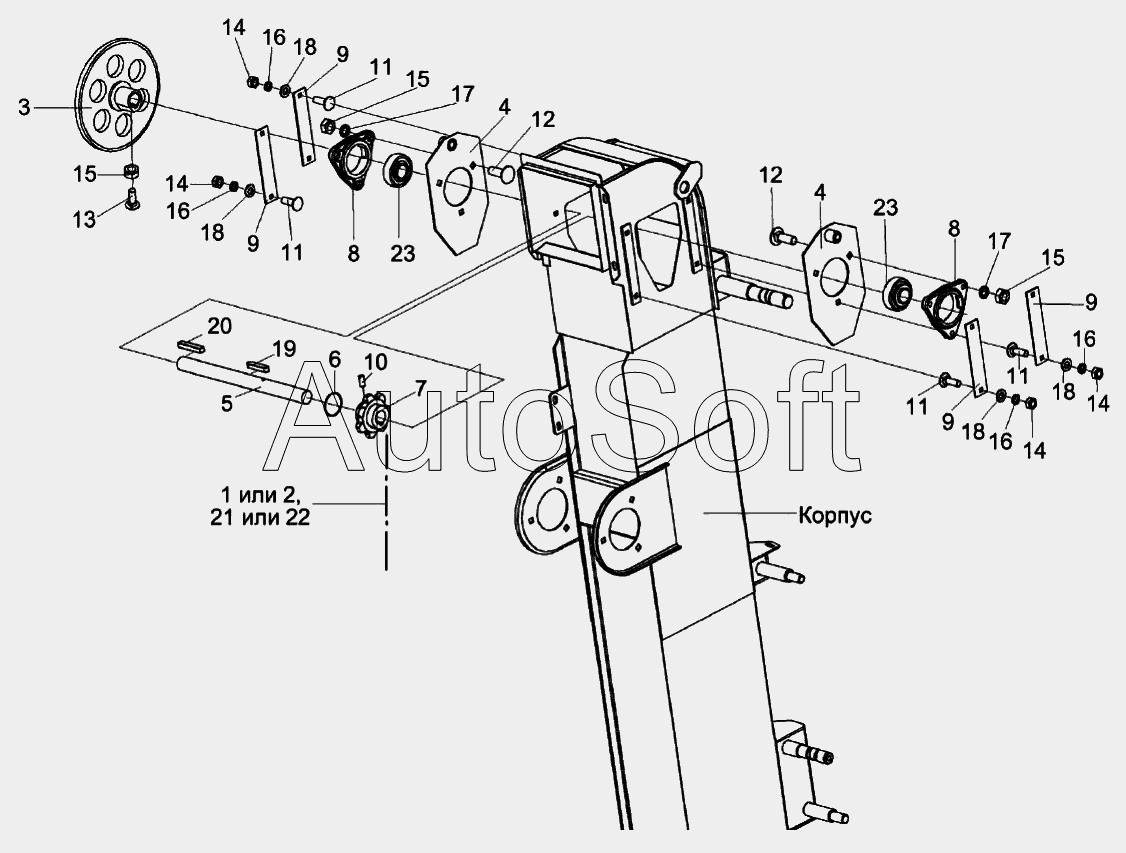

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Элеватор зерновой КЗК-10-0214000-01 (лист 2)
12
12
23
23
22
22
22
21
20
19
18
18
18
18
17
17
16
16
16
16
15
15
15
14
14
14
14
13
11
11
11
11
10
9
9
9
9
8
8
7
6
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0214000-01 | К***1 | Элеватор зерновой | |
| 1 | К***0 | Цепь элеватора | |
| 2 | К***0 | Цепь элеватора | |
| 3 | К***0 | Звездочка | |
| 4 | К***А | Ползун | |
| 5 | К***2 | Вал | |
| 6 | К***7 | Кольцо | |
| 7 | К***1 | Звездочка | |
| 8 | К***6 | Корпус подшипника | |
| 9 | К***А | Накладка | |
| 10 | П***1 | Винт | |
| 11 | Б***2 | Болт М8-6ех25-7802 | |
| 12 | Б***2 | Болт М10-6ех30-7802 | |
| 13 | В***5 | Винт В.М10-6ех30-1485 | |
| 14 | Г***5 | Гайка М8-6G-5915 | |
| 15 | Г***5 | Гайка М10-6G-5915 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 18 | Ш***1 | Шайба С.8.01-11371 | |
| 19 | Ш***0 | Шпонка 8х7х40-23360 | |
| 20 | Ш***0 | Шпонка 8х7х80-23360 | |
| 21 | З***0 | Звено С-ТРД-38-4600 | |
| 22 | З***и | Звено С-ТРД-38-46 | |
| 22 | З***0 | Звено С-ТРДУ-38-5600 | |
| 23 | 1***7 | Подшипник |
