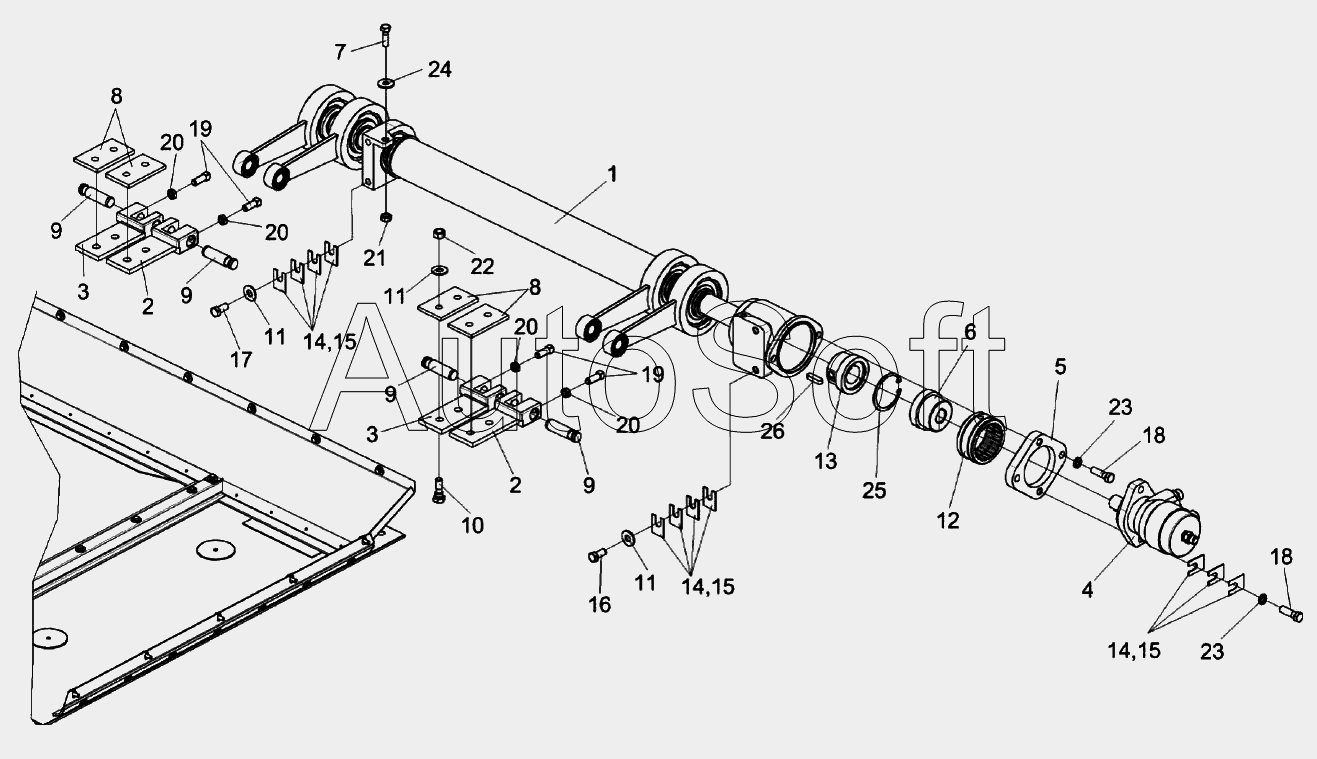

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Установка вибродна КЗК-12-3-0226000 (лист 1)
1
2
2
3
3
4
5
6
7
8
8
9
9
9
9
10
11
11
11
12
13
14
14
14
15
15
15
16
17
18
18
19
19
20
20
20
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-3-0226000 | К***0 | Установка вибродна | |
| 1 | К***0 | Вибропобудитель | |
| 2 | К***Б | Захват | |
| 3 | К***1 | Захват | |
| 4 | К***0 | Гидромотор вибродна | |
| 5 | К***3 | Проставка | |
| 6 | К***2 | Полумуфта | |
| 7 | К***3 | Болт | |
| 8 | К***А | Накладка | |
| 9 | К***А | Ось | |
| 10 | К***А | Болт специальный | |
| 11 | К***5 | Шайба пружинная | |
| 12 | К***5 | Втулка | |
| 13 | К***2 | Полумуфта | |
| 14 | К***1 | Шайба | |
| 15 | К***2 | Шайба | |
| 16 | Б***6 | Болт М10-6eх35-7796 | |
| 17 | Б***6 | Болт М12-6eх25-7796 | |
| 18 | Б***6 | Болт М12-6eх40-7796 | |
| 19 | В***5 | Винт B.М12-6eх30-1485 | |
| 20 | Г***6 | Гайка М12-6G-2526 | |
| 21 | Г***5 | Гайка М10-6G-5915 | |
| 22 | Г***5 | Гайка М12-6G-5915 | |
| 23 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 24 | Ш***8 | Шайба C 10.01-6958 | |
| 25 | К***3 | Кольцо В72-13943 | |
| 26 | Ш***0 | Шпонка 10х8х36-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
