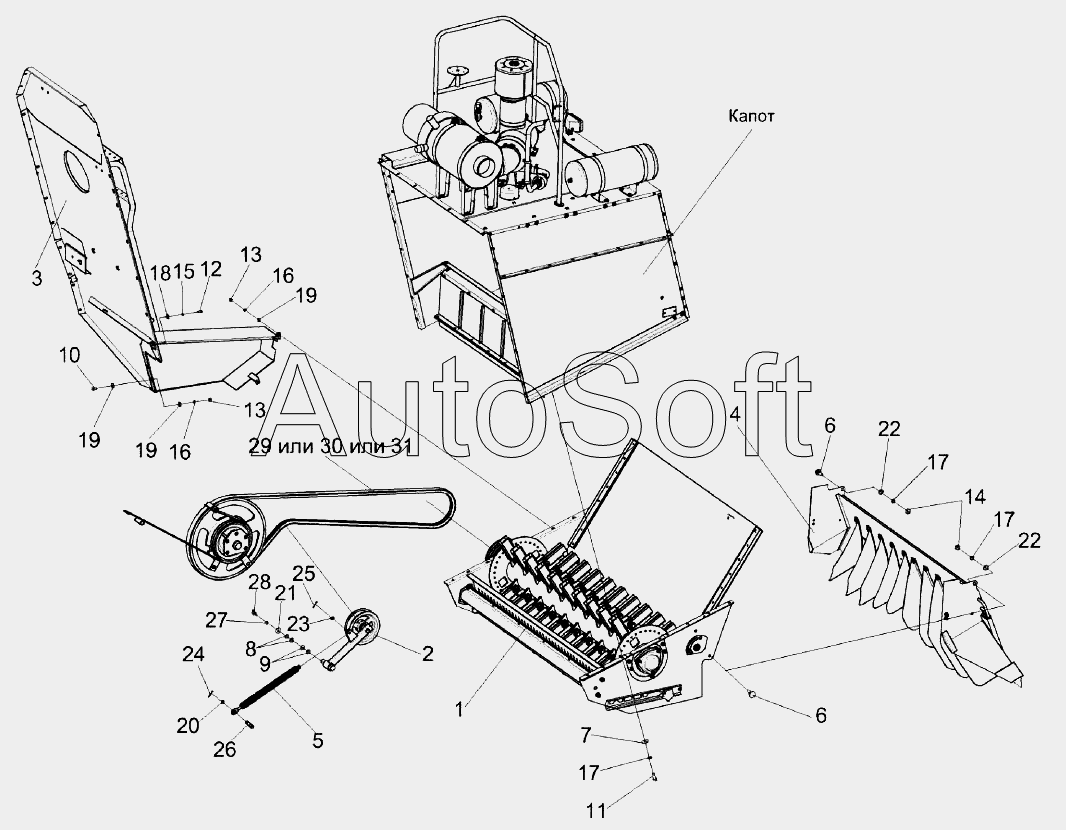

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Установка соломоизмельчителя КЗК-10-0290600 (лист 1)
16
16
31
30
29
28
27
26
25
24
23
22
22
21
20
19
19
19
18
17
17
17
15
14
13
13
12
11
10
9
8
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0290600 | К***0 | Установка соломоизмельчителя | |
| 1 | К***А | Соломоизмельчитель | |
| 2 | К***0 | Рычаг | |
| 3 | К***0 | Ограждение | |
| 4 | К***0 | Дефлектор | |
| 5 | К***0 | Пружина | |
| 6 | К***3 | Болт | |
| 7 | К***2 | Шайба | |
| 8 | К***6 | Прокладка | |
| 9 | П***1 | Шайба | |
| 10 | Б***6 | Болт М8-6eх20-7796 | |
| 11 | Б***6 | Болт М10-6eх25-7796 | |
| 12 | Б***8 | Болт М6-6eх16-7798 | |
| 13 | Г***5 | Гайка М8-6G-5915 | |
| 14 | Г***5 | Гайка М10-6G-5915 | |
| 15 | Ш***2 | Шайба 6.65Г-6402 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 18 | Ш***8 | Шайба C 6.01-6958 | |
| 19 | Ш***8 | Шайба C 8.01-6958 | |
| 20 | Ш***8 | Шайба C 10.01-6958 | |
| 21 | Ш***9 | Шайба 20.01-9649 | |
| 22 | Ш***1 | Шайба C.10.01-11371 | |
| 23 | Ш***1 | Шайба C.18.01-11371 | |
| 24 | Ш***7 | Шплинт 3,2х20-397 | |
| 25 | Ш***7 | Шплинт 4х25-397 | |
| 26 | О***0 | Ось 6-10 b12х25-9650 | |
| 27 | К***2 | Кольцо В25-13942 | |
| 28 | 2***3 | Масленка 2.2.45-19853 | |
| 29 | Р***a | Ремень 2 HB 4062 La | |
| 30 | Р***» | Ремень 2 HB BP 4062 «К» | |
| 31 | Р***K | Ремень 2 HB BP 4062 K |
