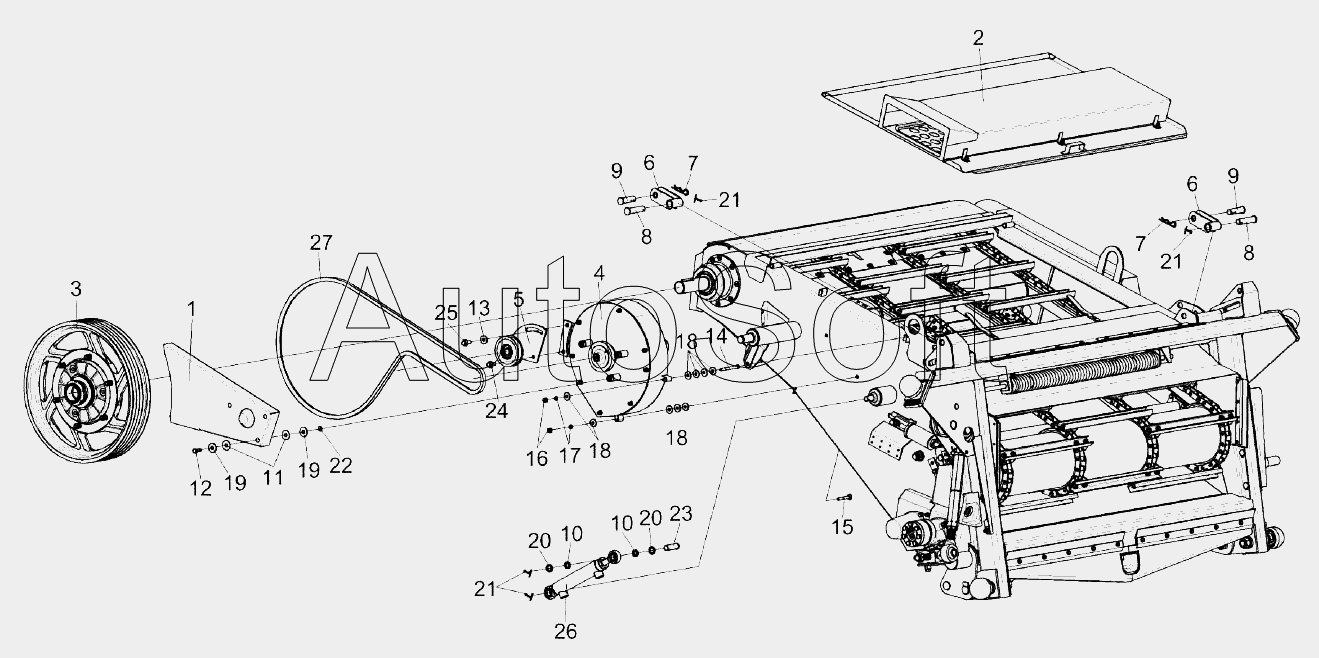

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Установка вентилятора КЗК-12А-1-1809000
13
27
26
25
24
23
22
21
21
21
20
20
19
19
18
18
18
17
16
15
14
12
11
10
10
9
9
8
8
7
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-1-1800000А-02 | К***2 | Камера наклонная | |
| КЗК-12А-1-1800110 | К***0 | Ограждение вентилятора | |
| 1 | К***0 | Ограждение вентилятора | |
| 2 | К***0 | Крышка | |
| 3 | К***0 | Муфта предохранительная | |
| 4 | К***0 | Вентилятор | |
| 5 | К***0 | Ролик натяжной | |
| 6 | К***0 | Серьга | |
| 7 | Ж***9 | Шплинт | |
| 8 | К***2 | Ось | |
| 9 | К***3 | Ось | |
| 10 | К***3 | Втулка | |
| 11 | К***2 | Прокладка | |
| 12 | К***6 | Винт | |
| 13 | К***2 | Шайба | |
| 14 | Б***6 | Болт М10-6eх100-7796 | |
| 15 | Б***2 | Болт М10-6eх70-7802 | |
| 16 | Г***5 | Гайка М10-6G-5915 | |
| 17 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 18 | Ш***8 | Шайба C 10.01-6958 | |
| 19 | Ш***8 | Шайба C 12.01-6958 | |
| 20 | Ш***9 | Шайба 20.01-9649 | |
| 21 | Ш***7 | Шплинт 5х32-397 | |
| 22 | К***0 | Кольцо В12-13940 | |
| 23 | О***0 | Ось 6-20 b12х65-9650 | |
| 24 | Б***G | Болт DIN 6921 М12х25-8.8-A-A3G | |
| 25 | Б***G | Болт DIN 6921 М12х30-8.8-A-A3G | |
| 26 | В***2 | Гидроцилиндр | |
| 27 | S***m | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
