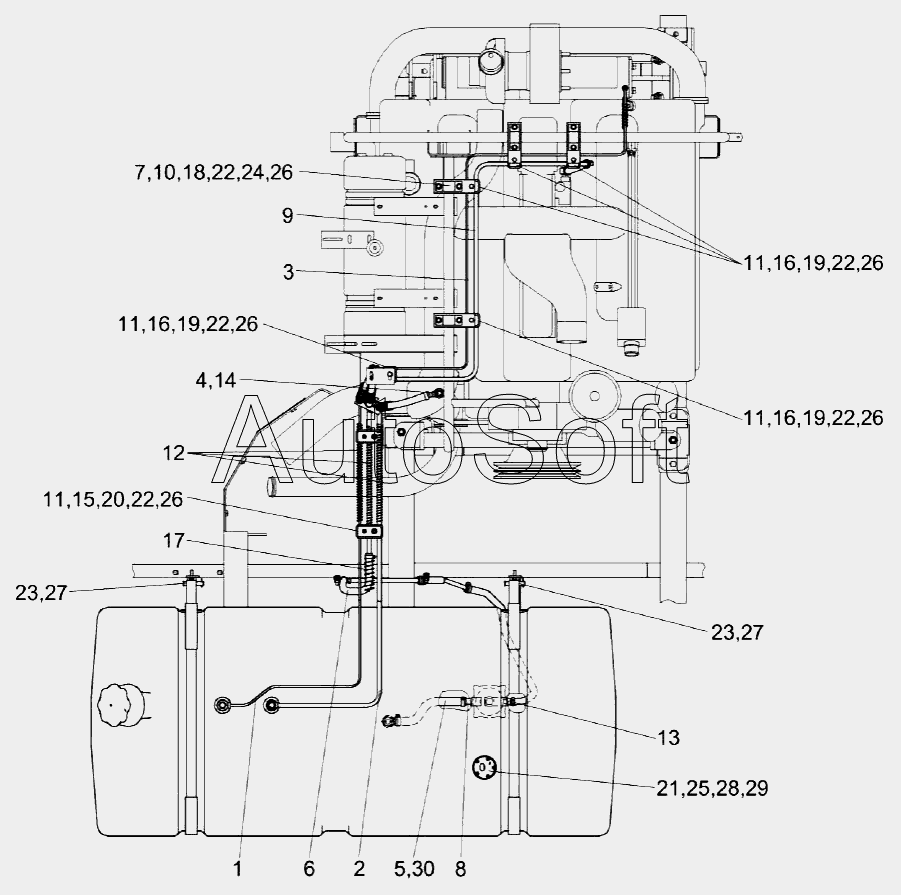

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Установка бака топливного КЗК-12-0126600 (лист 2)
15
30
29
28
27
27
26
26
26
26
26
25
24
23
23
22
22
22
22
22
21
20
19
19
19
18
17
16
16
16
14
13
12
11
11
11
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0126600 | К***0 | Установка бака топливного | |
| 1 | К***0 | Топливопровод сливной | |
| 2 | К***0 | Топливопровод сливной | |
| 3 | К***0 | Топливопровод сливной | |
| 4 | У***0 | Штуцер | |
| 5 | К***4 | Рукав 16х25-1,6-10362 | |
| 6 | К***5 | Рукав 12х20-1,6-10362 | |
| 7 | К***8 | Кронштейн | |
| 8 | К***1 | Штуцер | |
| 9 | К***1 | Топливопровод заборный | |
| 10 | К***7 | Хомут | |
| 11 | К***9 | Прокладка | |
| 12 | К***1 | Оплетка | |
| 13 | К***А | Штуцер | |
| 14 | У***1 | Шайба | |
| 15 | У***А | Брус | |
| 16 | У***А | Брус | |
| 17 | У***9 | Оплетка | |
| 18 | Б***6 | Болт М8-6eх20-7796 | |
| 19 | Б***6 | Болт М8-6eх45-7796 | |
| 20 | Б***2 | Болт М8-6eх35-7802 | |
| 21 | В***3 | Винт B.М5-6eх14-17473 | |
| 22 | Г***6 | Гайка М8-6G-2526 | |
| 23 | О***0 | Ось 6-12 b12х60-9650 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***1 | Шайба C.5.01-11371 | |
| 26 | Ш***1 | Шайба C.8.01-11371 | |
| 27 | Ш***7 | Шплинт 3,2х18-397 | |
| 28 | Д***М | Датчик | |
| 29 | 2***6 | Прокладка | |
| 30 | T***2 | Хомут червячный |
