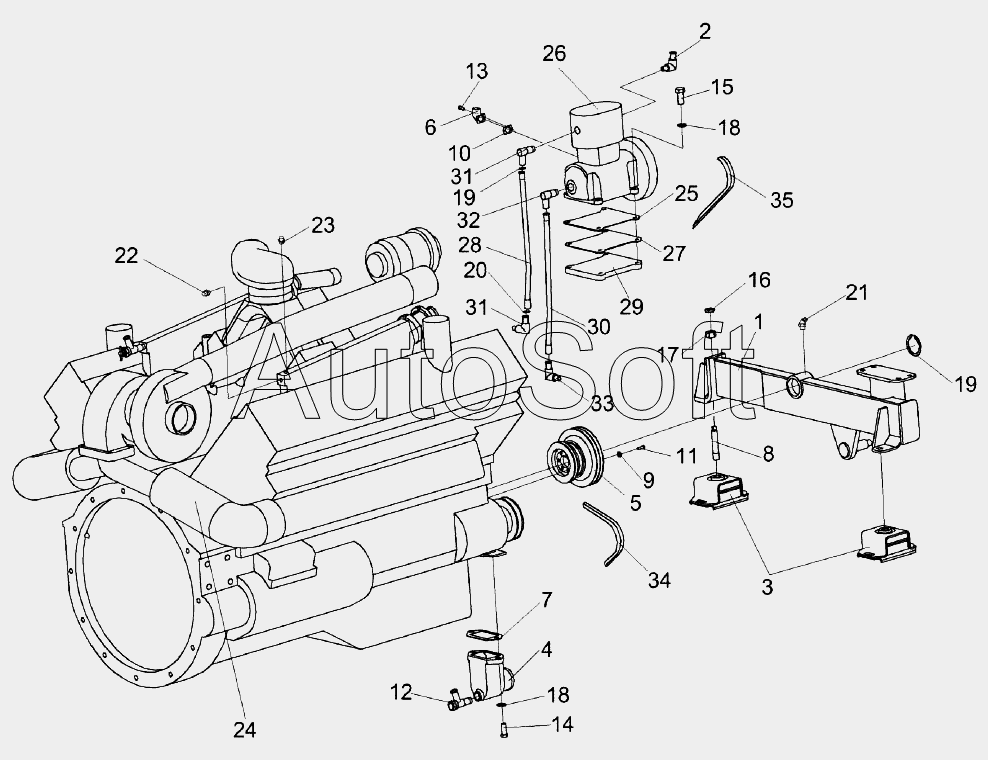

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Двигатель КЗК-12-3-0106010А-01 (лист 1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-3-0106010А-01 | К***1 | Двигатель | |
| КЗК-12-3-0106680 | К***0 | Установка шкива на двигатель | |
| 1 | К***А | Балка | |
| 2 | К***0 | Угольник | |
| 3 | С***0 | Амортизатор | |
| 4 | К***1 | Патрубок | |
| 5 | К***8 | Шкив | |
| 6 | 2***5 | Патрубок подвода воздуха к компрессору | |
| 7 | К***1 | Прокладка | |
| 8 | К***5 | Шпилька | |
| 9 | К***1 | Шайба | |
| 10 | У***9 | Прокладка | |
| 11 | У***2 | Болт | |
| 12 | У***4 | Штуцер | |
| 13 | Б***6 | Болт М8-6eх20-7796 | |
| 14 | Б***6 | Болт М10-6eх25-7796 | |
| 15 | Б***6 | Болт М10-6eх35-7796 | |
| 16 | Г***6 | Гайка М16-6G-2526 | |
| 17 | Г***5 | Гайка М16-6G-5915 | |
| 18 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 19 | К***0 | Кольцо В50-13940 | |
| 20 | К***3 | Кольцо 008-011-19-2-2-18829/9833 | |
| 21 | 2***3 | Масленка 2.2.45-19853 | |
| 22 | Д***1 | Датчик ДУТЖ-01 | |
| 23 | Д***2 | Датчик аварийной температуры жидкости | |
| 24 | Я***2 | Двигатель | |
| 25 | 2***4 | Прокладка | |
| 26 | 5***5 | Компрессор | |
| 27 | 5***3 | Прокладка | |
| 28 | 5***8 | Трубка со шлангом | |
| 29 | 5***5 | Крышка предохранительная | |
| 30 | 6***2 | Трубка подвода масла | |
| 31 | 3***1 | Угольник | |
| 32 | 3***7 | Угольник | |
| 33 | 4***6 | Угольник | |
| 34 | A***a | Ремень | |
| 35 | B***i | Ремень |
