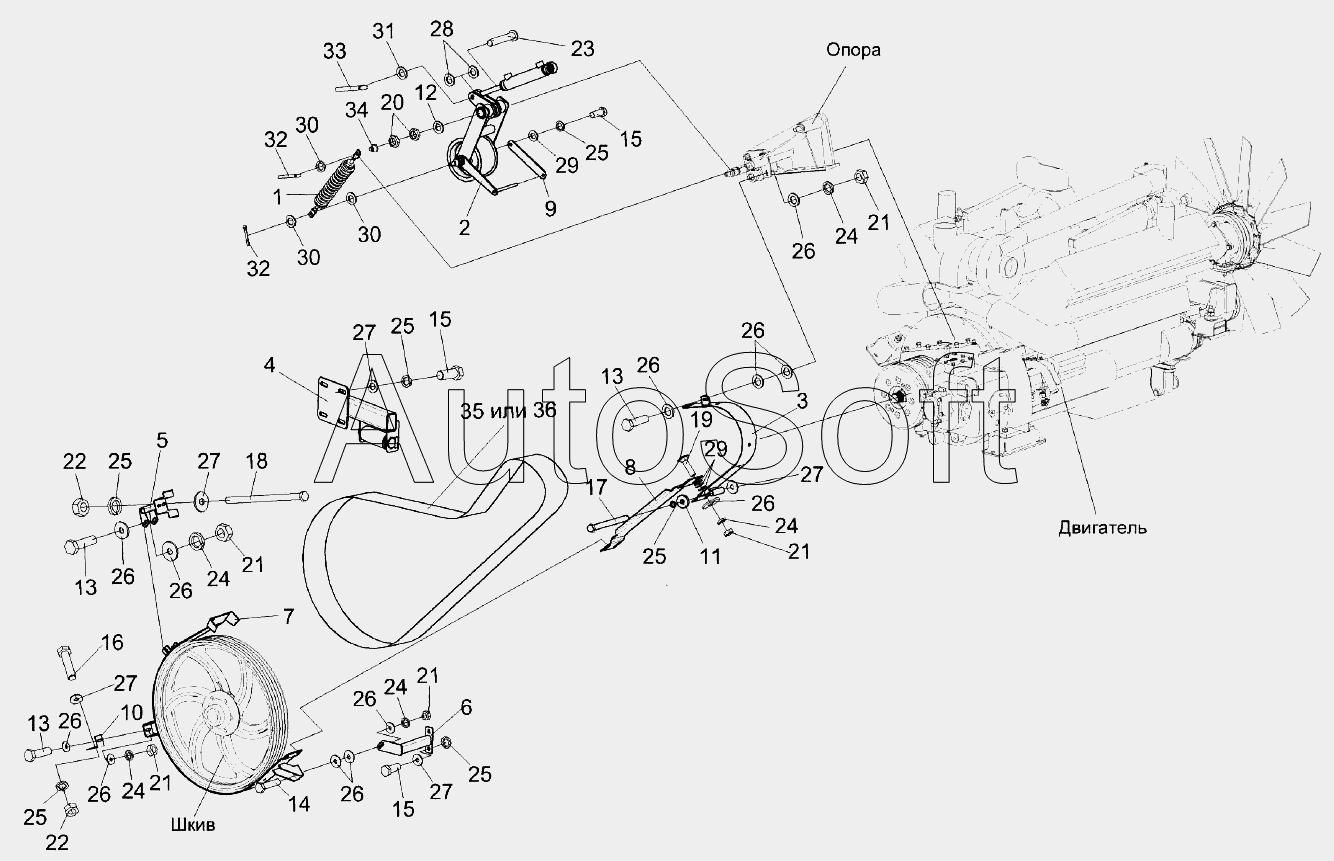

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Привод главного контрпривода КЗК-12-3-0220000
29
29
20
21
21
21
21
21
22
22
23
24
24
24
24
24
25
25
25
25
25
25
26
26
26
26
26
26
26
26
26
26
27
27
27
27
27
28
19
30
30
30
31
32
32
33
34
35
36
36
10
1
2
3
4
5
6
7
8
9
11
12
13
13
13
14
15
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-3-0220000 | К***0 | Привод главного контрпривода | |
| 1 | К***0 | Пружина | |
| 2 | К***0 | Рычаг | |
| 3 | К***0 | Щиток | |
| 4 | К***0 | Ограничитель | |
| 5 | К***0 | Кронштейн | |
| 6 | К***1 | Опора | |
| 7 | К***А | Щиток | |
| 8 | К***6 | Щиток | |
| 9 | К***3 | Серьга | |
| 10 | К***4 | Уголок | |
| 11 | К***7 | Шайба | |
| 12 | К***1 | Шайба | |
| 13 | Б***6 | Болт М8-6eх30-7796 | |
| 14 | Б***6 | Болт М8-6eх35-7796 | |
| 15 | Б***6 | Болт М10-6eх25-7796 | |
| 16 | Б***6 | Болт М10-6ех30-7796 | |
| 17 | Б***6 | Болт М10-6eх110-7796 | |
| 18 | Б***6 | Болт М10-6eх170-7796 | |
| 19 | Б***2 | Болт М8-6eх30-7802 | |
| 20 | Г***6 | Гайка M20-6G-2526 | |
| 21 | Г***5 | Гайка M8-6G-5915 | |
| 22 | Г***5 | Гайка M10-6G-5915 | |
| 23 | О***0 | Ось 6-20 b 12x55- 9650 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 26 | Ш***8 | Шайба С8.01-6958 | |
| 27 | Ш***8 | Шайба С10.01-6958 | |
| 28 | Ш***9 | Шайба 20.01-9649 | |
| 29 | Ш***1 | Шайба С.10.01-11371 | |
| 30 | Ш***1 | Шайба С.16.01-11371 | |
| 31 | Ш***1 | Шайба С.20.01-11371 | |
| 32 | Ш***7 | Шплинт 4x25-397 | |
| 33 | Ш***7 | Шплинт 5x32-397 | |
| 34 | 1***3 | Масленка | |
| 35 | Р***a | Привод главного контрпривода | |
| 36 | Р***А | Ремень 5 НВ ВР 3812 К А | |
| 36 | Р***А | Ремень 5 НВ ВР 3812 К А |
