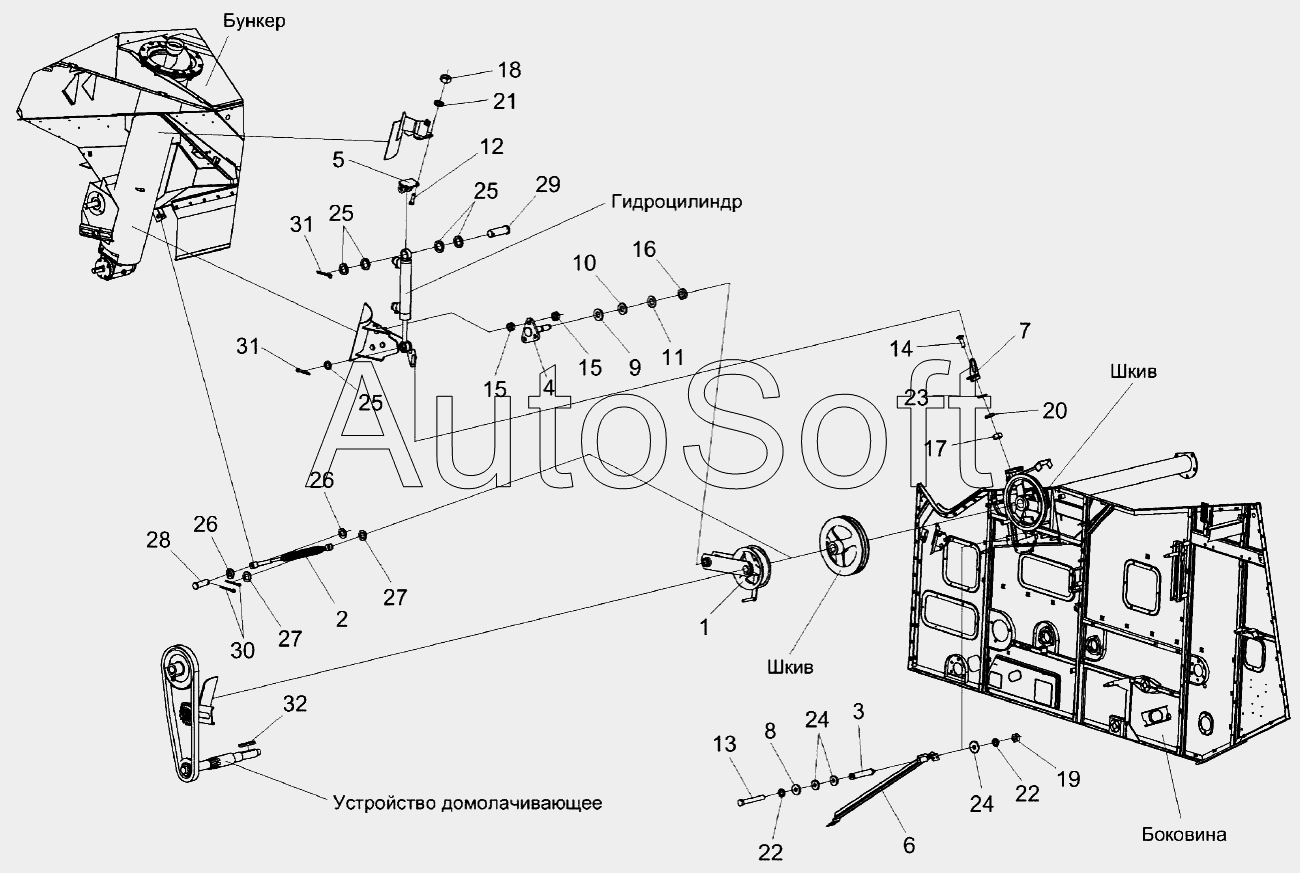

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Привод выгрузки КЗК-12-0221100А (лист 1)
25
25
25
17
18
19
20
21
22
22
23
24
24
16
26
26
27
27
28
29
30
31
31
32
15
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0221100А | К***А | Привод выгрузки | |
| 1 | К***0 | Рычаг | |
| 2 | К***А | Пружина | |
| 3 | К***0 | Переходник | |
| 4 | К***0 | Опора | |
| 5 | К***0 | Кронштейн | |
| 6 | К***3 | Направляющая | |
| 7 | К***9 | Кронштейн | |
| 8 | К***7 | Шайба | |
| 9 | К***8 | Шайба специальная | |
| 10 | П***4 | Шайба | |
| 11 | П***5 | Шайба | |
| 12 | Б***6 | Болт М8-6eх25-7796 | |
| 13 | Б***6 | Болт М10-6eх75-7796 | |
| 14 | Б***2 | Болт М6-6eх20-7802 | |
| 15 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 16 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 17 | Г***5 | Гайка М6-6G-5915 | |
| 18 | Г***5 | Гайка М8-6G-5915 | |
| 19 | Г***5 | Гайка М10-6G-5915 | |
| 20 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 22 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 23 | Ш***8 | Шайба С6.01-6958 | |
| 24 | Ш***8 | Шайба С10.01-6958 | |
| 25 | Ш***9 | Шайба 20.01-6949 | |
| 26 | Ш***1 | Шайба С.14х4.01-11371 | |
| 27 | Ш***1 | Шайба С.16.01-11371 | |
| 28 | О***0 | Ось 6-14b12х45-9650 | |
| 29 | О***0 | Ось 6-20 b12х65-9650 | |
| 30 | Ш***7 | Шплинт 4х22-397 | |
| 31 | Ш***7 | Шплинт 5х32-397 | |
| 32 | Ш***0 | Шпонка 12х8х90-23360 |
