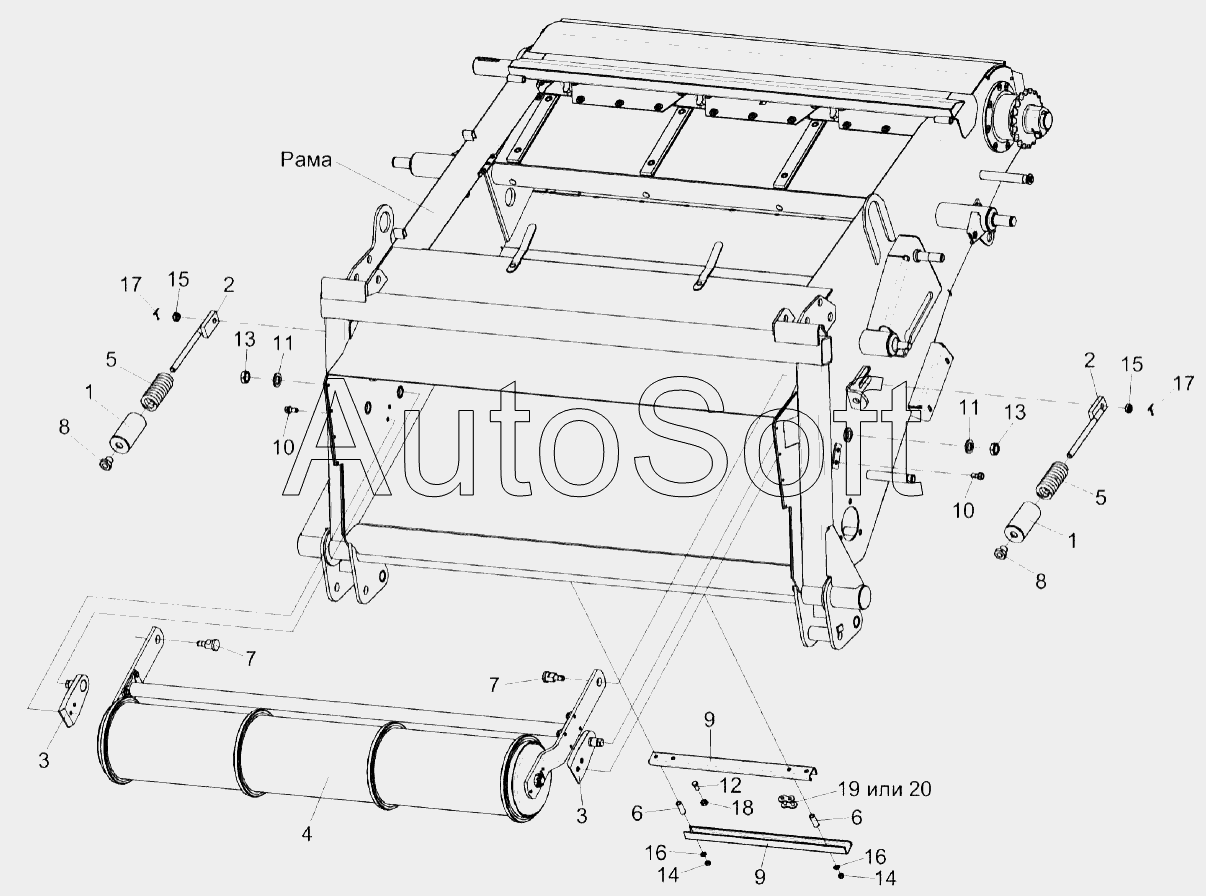

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Установка вала нижнего КЗК-12-1816000В
1
1
2
2
3
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
15
16
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-1-1800000А-02 | К***2 | Камера наклонная | |
| КЗК-12А-1-1800100 | К***0 | Установка запасных частей | |
| 1 | К***0 | Упор | |
| 2 | К***0 | Тяга | |
| 3 | К***0 | Упор | |
| 4 | К***В | Вал нижний | |
| 5 | К***8 | Пружина | |
| 6 | К***5 | Втулка | |
| 7 | К***5 | Ось | |
| 8 | К***6 | Гайка | |
| 9 | К***1 | Гребенка | |
| 10 | К***2 | Болт | |
| 11 | К***5 | Шайба | |
| 12 | Б***6 | Болт М10-6ех20-7796 | |
| 13 | Г***6 | Гайка M24x2-6G-2526 | |
| 14 | Г***5 | Гайка M8-6G-5915 | |
| 15 | Г***9 | Гайка M14x1,5-6G-5919 | |
| 16 | Ш***1 | Шайба C.8.01-11371 | |
| 17 | Ш***7 | Шплинт 3,2х32-397 | |
| 18 | Г***8 | Гайка М10-8 | |
| 19 | З***о | Звено к цепи | |
| 20 | З***о | Звено к цепи |
