Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Кабина КЗК-12-0120000 (лист 2)
30
20
21
21
22
23
23
24
25
26
26
27
28
28
29
29
19
31
31
32
32
33
34
35
35
36
37
38
39
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18

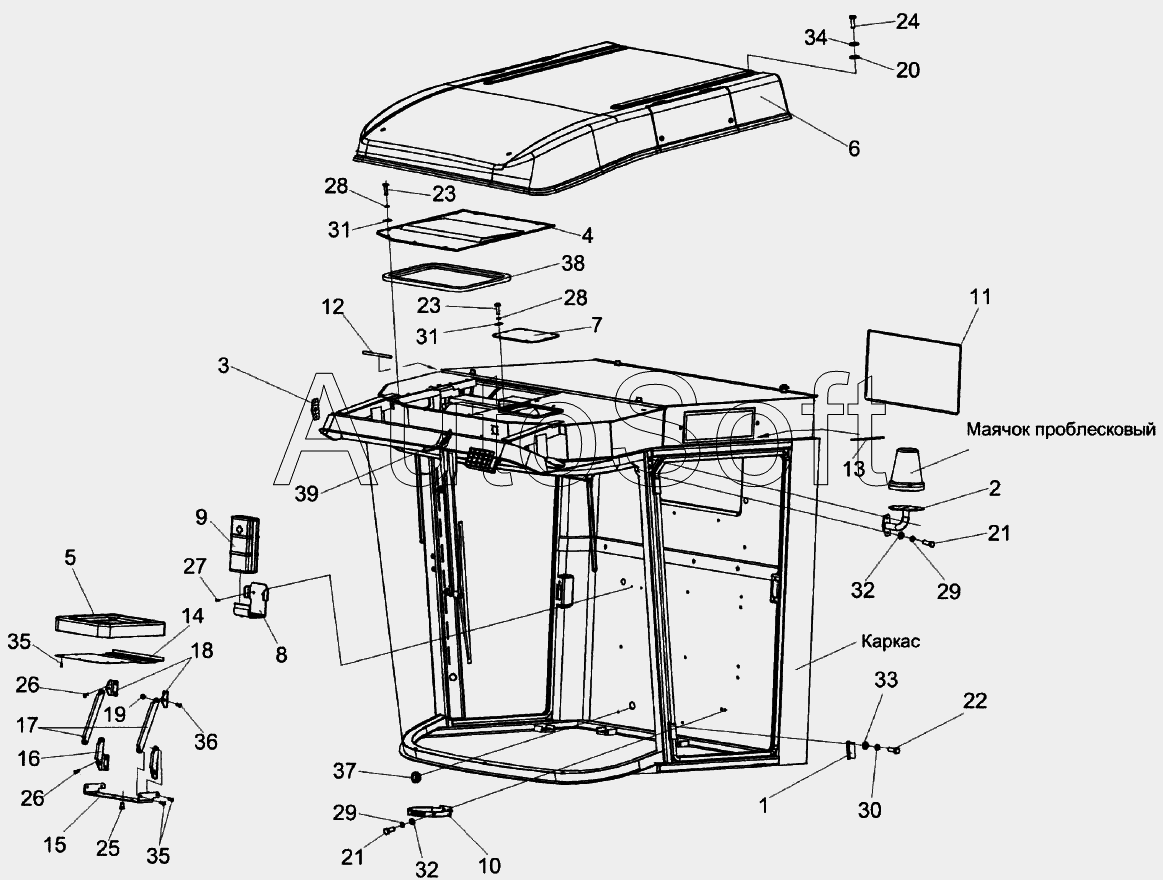

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0129660 | К***0 | Сиденье дополнительное | |
| КВС-1-0129670 | К***0 | Механизм трансформации | |
| КЗК-12-0120000 | К***0 | Кабина | |
| 1 | К***0 | Петля | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Заглушка | |
| 4 | К***0 | Крышка | |
| 5 | К***0 | Подушка сидения | |
| 6 | К***0 | Крыша | |
| 7 | С***0 | Люк | |
| 8 | С***0 | Держатель аптечки | |
| 9 | Р***0 | Аптечка | |
| 10 | 5***0 | Хомут крепления термоса | |
| 11 | К***9 | Уплотнение | |
| 12 | К***1 | Уплотнение | |
| 13 | К***2 | Уплотнение | |
| 14 | К***9 | Кожух | |
| 15 | К***7 | Кронштейн | |
| 16 | К***7 | Тяга | |
| 17 | К***1 | Тяга | |
| 18 | К***8 | Уголок | |
| 19 | К***2 | Втулка | |
| 20 | С***8 | Прокладка | |
| 21 | Б***6 | Болт М8-6ех25-7796 | |
| 22 | Б***6 | Болт М10-6ех20-7796 | |
| 23 | Б***8 | Болт М6-6ех20-7798 | |
| 24 | Б***6 | Болт | |
| 25 | В***5 | Винт В2.М8-6eх16-17475 | |
| 26 | В***5 | Винт В2.М8-6ех25-17475 | |
| 27 | В***5 | Винт 4,2х25 | |
| 28 | Ш***2 | Шайба 6.65Г-6402 | |
| 29 | Ш***2 | Шайба 8.65Г-6402 | |
| 30 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 31 | Ш***8 | Шайба С6.01-6958 | |
| 32 | Ш***8 | Шайба С8.01-6958 | |
| 33 | Ш***8 | Шайба С10.01-6958 | |
| 34 | Ш***8 | Шайба С.12.01-6958 | |
| 35 | Ш***5 | Шуруп 3-4х16-1145 | |
| 36 | З***2 | Заклепка 2,8х16-12642 | |
| 37 | 5***0 | Втулка | |
| 38 | S***Е | Уплотнитель | |
| 39 | А***1 | Клапан |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
