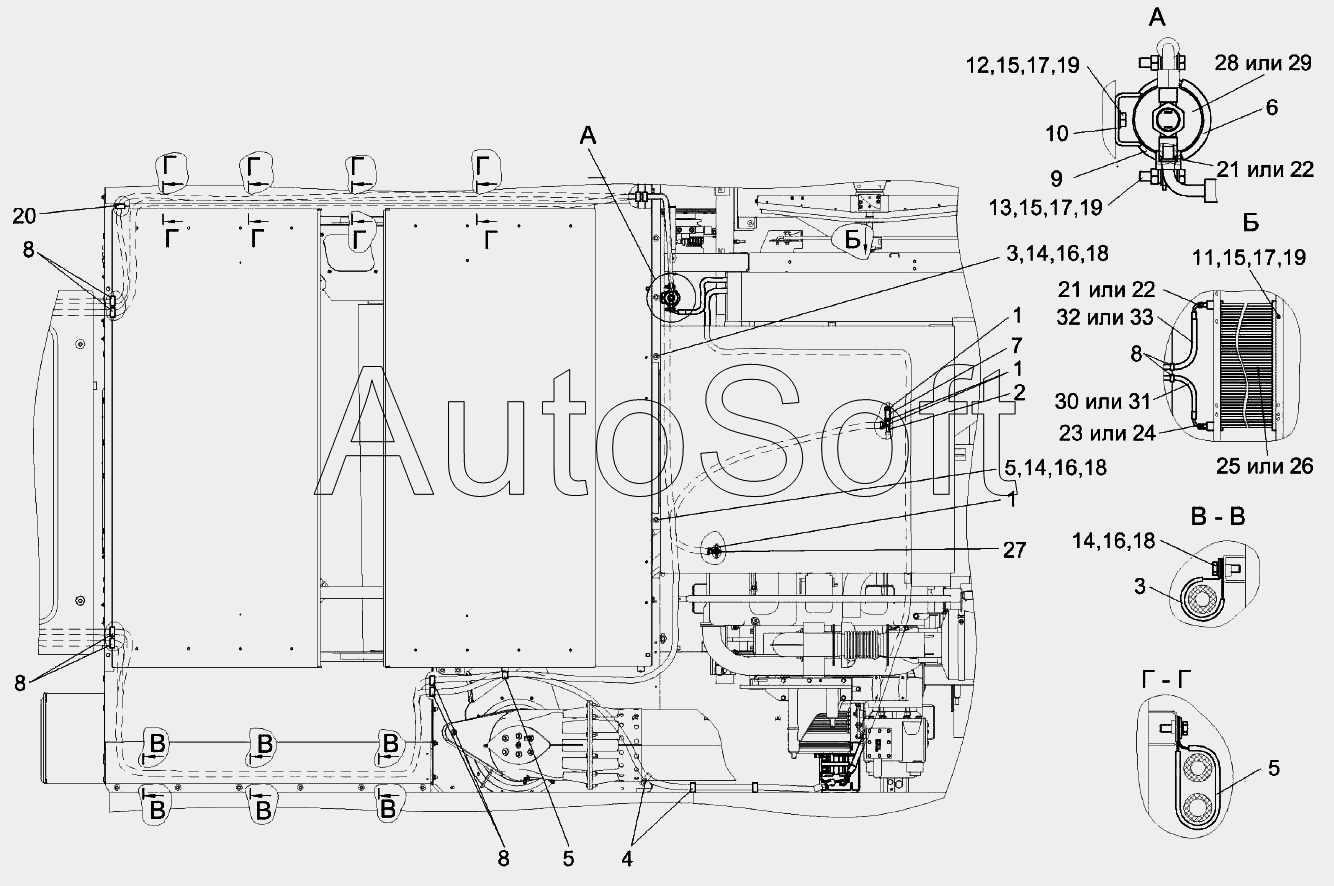

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Установки компрессора КЗК-12-0113030-01, КЗК-12-0113030-02 (лист 1)
25
17
17
17
18
18
18
19
19
19
20
21
21
22
22
23
24
16
16
26
27
28
29
30
31
32
33
8
8
8
8
1
1
1
2
3
3
4
5
5
5
6
7
9
10
11
12
13
14
14
14
15
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0113030-01 | К***1 | Установка компрессора | |
| КЗК-12-0113030-02 | К***2 | Установка компрессора | |
| 1 | А***0 | Хомут стяжной | |
| 2 | К***0 | Тройник | |
| 3 | К***4 | Хомут | |
| 4 | К***7 | Хомут | |
| 5 | У***А | Скоба | |
| 6 | У***0 | Хомут | |
| 7 | К***4 | Шланг | |
| 8 | К***1 | Втулка | |
| 9 | У***6 | Уплотнитель | |
| 10 | У***5 | Скоба | |
| 11 | Б***6 | Болт М8-6ех20-7796 | |
| 12 | Б***6 | Болт М8-6ех25-7796 | |
| 13 | Б***6 | Болт М8-6ех35-7796 | |
| 14 | Б***8 | Болт М6-6ех20-7798 | |
| 15 | Г***5 | Гайка М8-6G-5915 | |
| 16 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 17 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 18 | Ш***8 | Шайба С6.01-6958 | |
| 19 | Ш***1 | Шайба С.8.01-11371 | |
| 20 | 5***0 | Втулка | |
| 21 | 0***0 | Кольцо уплотнительное 9/16 | |
| 22 | Н***5 | Кольцо уплотнительное | |
| 23 | 0***0 | Кольцо уплотнительное 3/4 | |
| 24 | Н***6 | Кольцо уплотнительное (KONVEKTA, Германия) | |
| 25 | 9***0 | Конденсатор | |
| 26 | В***4 | Конденсатор | |
| 27 | В***О | Кран ВС11-О | |
| 28 | 0***2 | Ресивер | |
| 29 | Н***7 | Фильтр-ресивер-осушитель | |
| 30 | 0***0 | Хладонопровод | |
| 31 | B***0 | Хладонопровод | |
| 32 | 0***0 | Хладонопровод | |
| 33 | B***9 | Хладонопровод |
