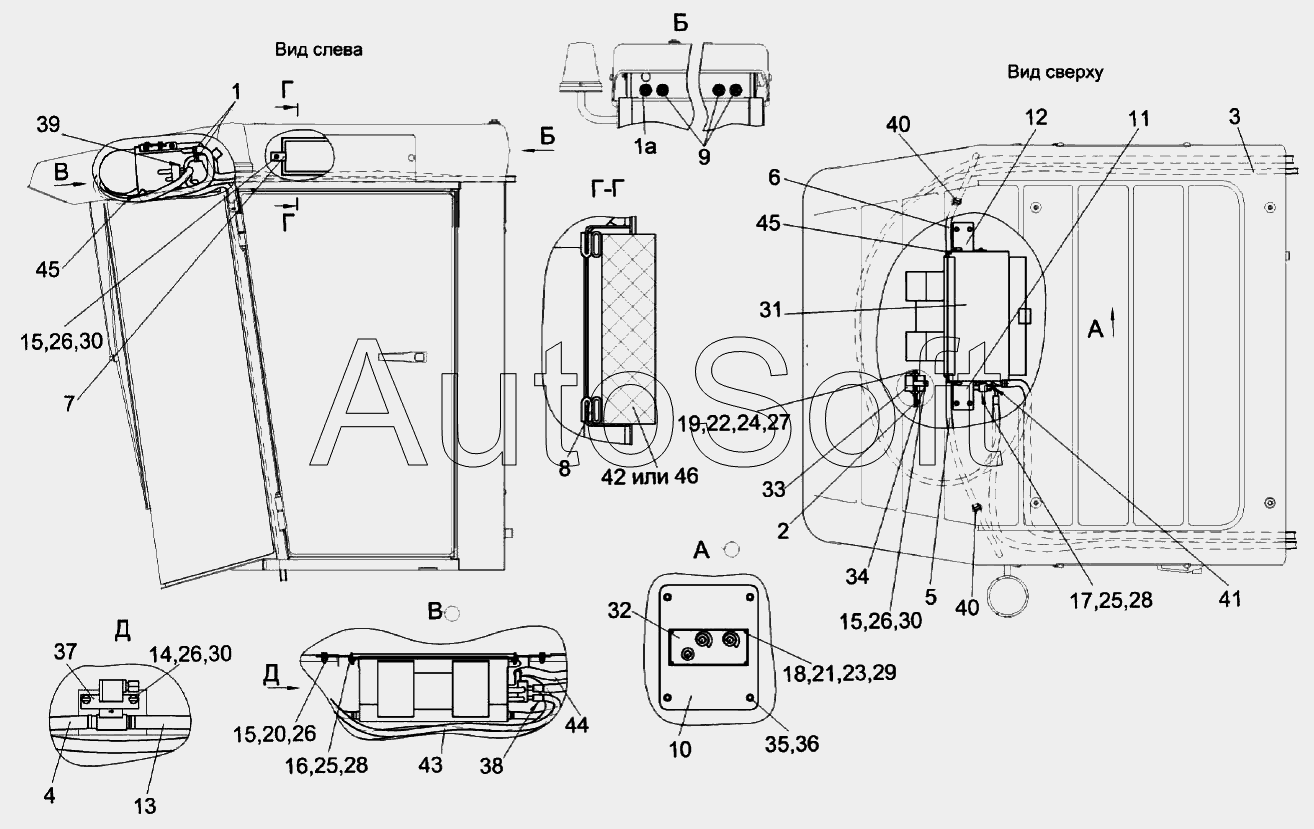

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Установка испарителя КЗК-12-0113040-02
1
1а
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
24
25
25
26
26
26
26
27
28
28
29
30
30
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0113040-02 | К***2 | Установка испарителя | |
| 1 | А***0 | Хомут стяжной | |
| 10 | К***1 | Панель | |
| 11 | К***1 | Кронштейн | |
| 12 | К***3 | Кронштейн | |
| 13 | Р***1 | Рукав | |
| 14 | Б***6 | Болт М8-6ех20-7796 | |
| 15 | Б***6 | Болт М8-6ех25-7796 | |
| 16 | Б***8 | Болт М6-6ех20-7798 | |
| 17 | Б***8 | Болт М6-6ех25-7798 | |
| 18 | В***3 | Винт В.М3-6ех18-17473 | |
| 19 | В***3 | Винт В.М5-6ех25-17473 | |
| 1а | К***1 | Установка втулок | |
| 2 | К***0 | Кронштейн | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | Г***7 | Гайка М3-6G-5927 | |
| 22 | Г***7 | Гайка М5-6G-5927 | |
| 23 | Ш***2 | Шайба 3.65Г-6402 | |
| 24 | Ш***2 | Шайба 5Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***8 | Шайба С 5.01-6958 | |
| 28 | Ш***8 | Шайба С6.01-6958 | |
| 29 | Ш***1 | Шайба С.3.01-11371 | |
| 3 | К***1 | Рукав 16х25-1,6-10362 | |
| 30 | Ш***1 | Шайба С.8.01-11371 | |
| 31 | В***8 | Блок испарительный | |
| 32 | Н***7 | Панель управления | |
| 33 | Н***6 | Блок электронный | |
| 34 | Н***7 | Блок электронный | |
| 35 | В***0 | Винт 2-5х2х25-10620 | |
| 36 | 6***4 | Держатель | |
| 37 | В***7 | Клапан электромагнитный | |
| 38 | Н***5 | Кольцо уплотнительное | |
| 39 | Н***7 | Кольцо уплотнительное | |
| 4 | К***2 | Рукав 16х25-1,6-10362 | |
| 40 | Л***а | Лента стяжная зубчатая | |
| 41 | Н***5 | Лента изоляционная | |
| 42 | П***0 | Фильтр приточного воздуха ПВ-470 | |
| 43 | B***0 | Хладонопровод | |
| 44 | B***1 | Хладонопровод | |
| 45 | T***2 | Хомут червячный | |
| 46 | В***4 | Элемент фильтрующий | |
| 5 | К***5 | Рукав 12х20-1,6-10362 | |
| 6 | К***7 | Рукав 12х20-1,6-10362 | |
| 7 | К***2 | Прижим | |
| 8 | К***9 | Уплотнитель | |
| 9 | К***1 | Втулка |
