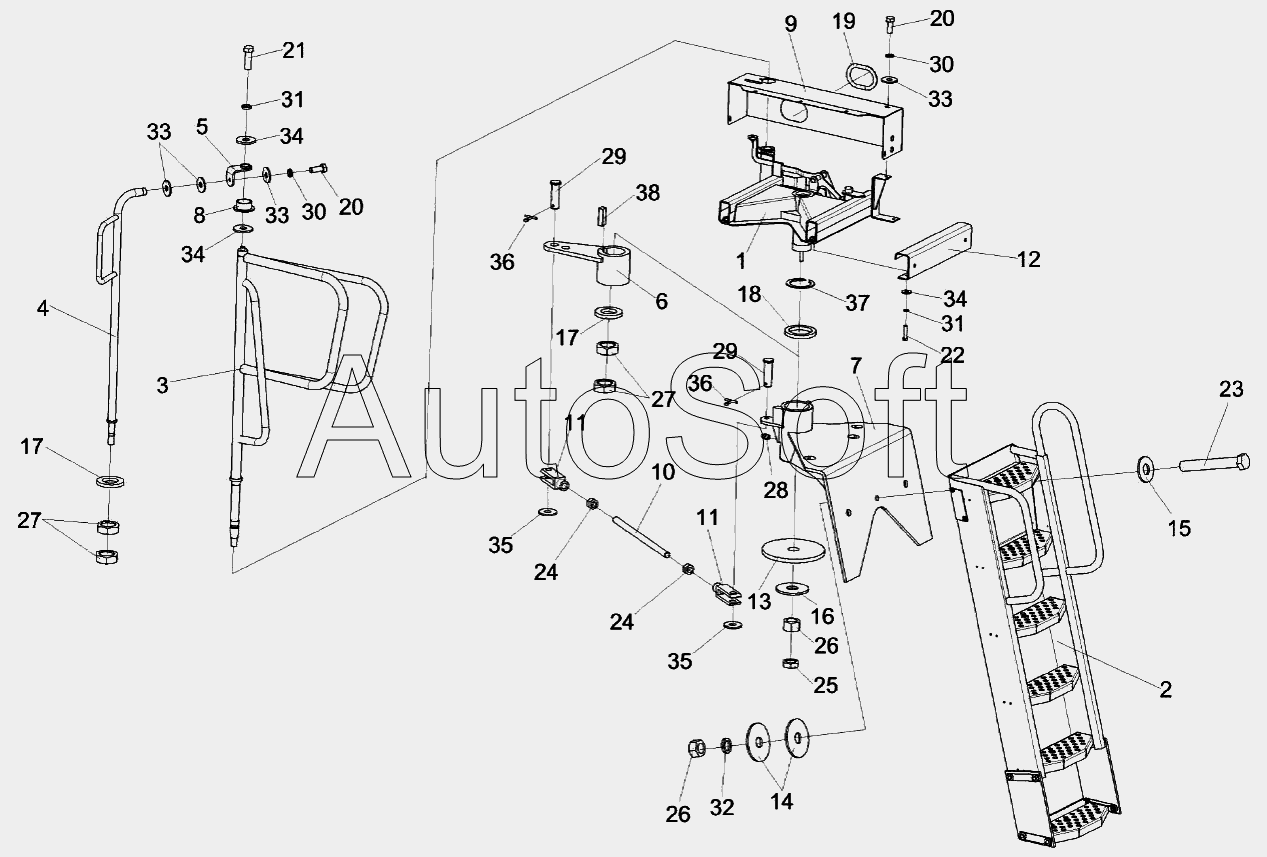

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Установка трапа КЗК-12-0117000А
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
17
18
19
20
20
21
22
23
24
24
25
26
26
27
27
28
29
29
30
30
31
31
32
33
33
33
34
34
34
35
35
36
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0117000А | К***А | Установка трапа | |
| КЗК-12-0117020А | К***А | Кронштейн | |
| КЗК-12-0117090А | К***А | Тяга | |
| 1 | К***Б | Рама | |
| 2 | К***А | Трап | |
| 3 | К***Б | Поручень | |
| 4 | К***0 | Опора | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Кронштейн | |
| 7 | К***Б | Кронштейн | |
| 8 | К***1 | Втулка | |
| 9 | К***Б | Щиток | |
| 10 | К***А | Шпилька | |
| 11 | К***5 | Вилка | |
| 12 | К***А | Профиль | |
| 13 | К***9 | Шайба | |
| 14 | К***8 | Шайба | |
| 15 | К***9 | Шайба | |
| 16 | К***1 | Шайба | |
| 17 | К***1 | Шайба | |
| 18 | П***9 | Шайба | |
| 19 | У***5 | Уплотнение | |
| 20 | Б***6 | Болт М8-6eх20-7796 | |
| 21 | Б***6 | Болт М10-6eх30-7796 | |
| 22 | Б***6 | Болт М10-6eх40-7796 | |
| 23 | Б***6 | Болт М16-6eх110-7796 | |
| 24 | Г***5 | Гайка М12-6G-5915 | |
| 25 | Г***6 | Гайка М16-6G-2526 | |
| 26 | Г***5 | Гайка М16-6G-5915 | |
| 27 | Г***6 | Гайка М24х2-6G-2526 | |
| 28 | 1***3 | Масленка 1.1-19853 | |
| 29 | О***0 | Ось 6-12 b12х40-9650 | |
| 30 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 33 | Ш***8 | Шайба | |
| 34 | Ш***8 | Шайба А10.01-6958 | |
| 35 | Ш***8 | Шайба А12.01-6958 | |
| 36 | Ш***7 | Шплинт 3,2х20-397 | |
| 37 | К***0 | Кольцо В35-13940 | |
| 38 | Ш***0 | Шпонка 2-10х8х28-23360 |
