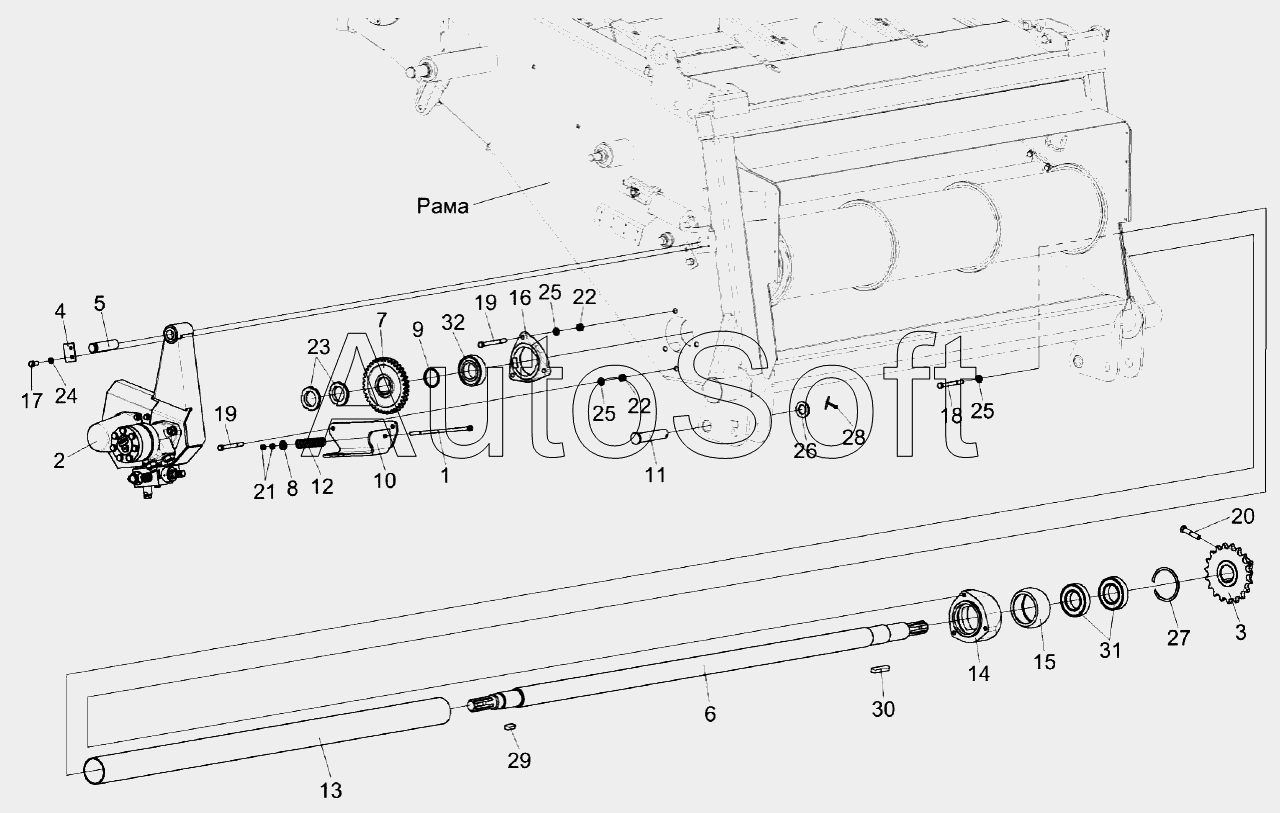

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Установка вала КЗК-12-1800611
25
25
25
17
18
19
19
20
21
22
22
23
24
16
26
27
28
29
30
31
32
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-1-1800000А-02 | К***2 | Камера наклонная | |
| КЗК1870210 | К***0 | Опора | |
| 1 | К***0 | Винт | |
| 2 | К***0 | Гидрореверс | |
| 3 | К***А | Звездочка | |
| 4 | К***4 | Пластина | |
| 5 | К***А | Ось | |
| 6 | К***1 | Вал | |
| 7 | К***2 | Колесо | |
| 8 | К***5 | Втулка | |
| 9 | К***2 | Втулка | |
| 10 | К***4 | Упор | |
| 11 | К***1 | Палец | |
| 12 | К***9 | Пружина | |
| 13 | К***А | Кожух | |
| 14 | К***1 | Корпус | |
| 15 | К***4 | Втулка | |
| 16 | Н***6 | Корпус подшипника | |
| 17 | Б***6 | Болт М8-6eх16-7796 | |
| 18 | Б***6 | Болт М10-6eх90-7796 | |
| 19 | Б***6 | Болт М10-6eх100-7796 | |
| 20 | Б***6 | Болт М12-6eх55-7796 | |
| 21 | Г***5 | Гайка М8-6G-5915 | |
| 22 | Г***5 | Гайка М10-6G-5915 | |
| 23 | Г***1 | Гайка М42х1,5-6H-11871 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***1 | Шайба C.10.01-11371 | |
| 26 | Ш***1 | Шайба C.24.01-11371 | |
| 27 | К***3 | Кольцо В90-13943 | |
| 28 | Ш***7 | Шплинт 5х40-397 | |
| 29 | Ш***0 | Шпонка 14х9х36-23360 | |
| 30 | Ш***0 | Шпонка 14х9х70-23360 | |
| 31 | 1***2 | Подшипник | |
| 32 | 1***7 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
