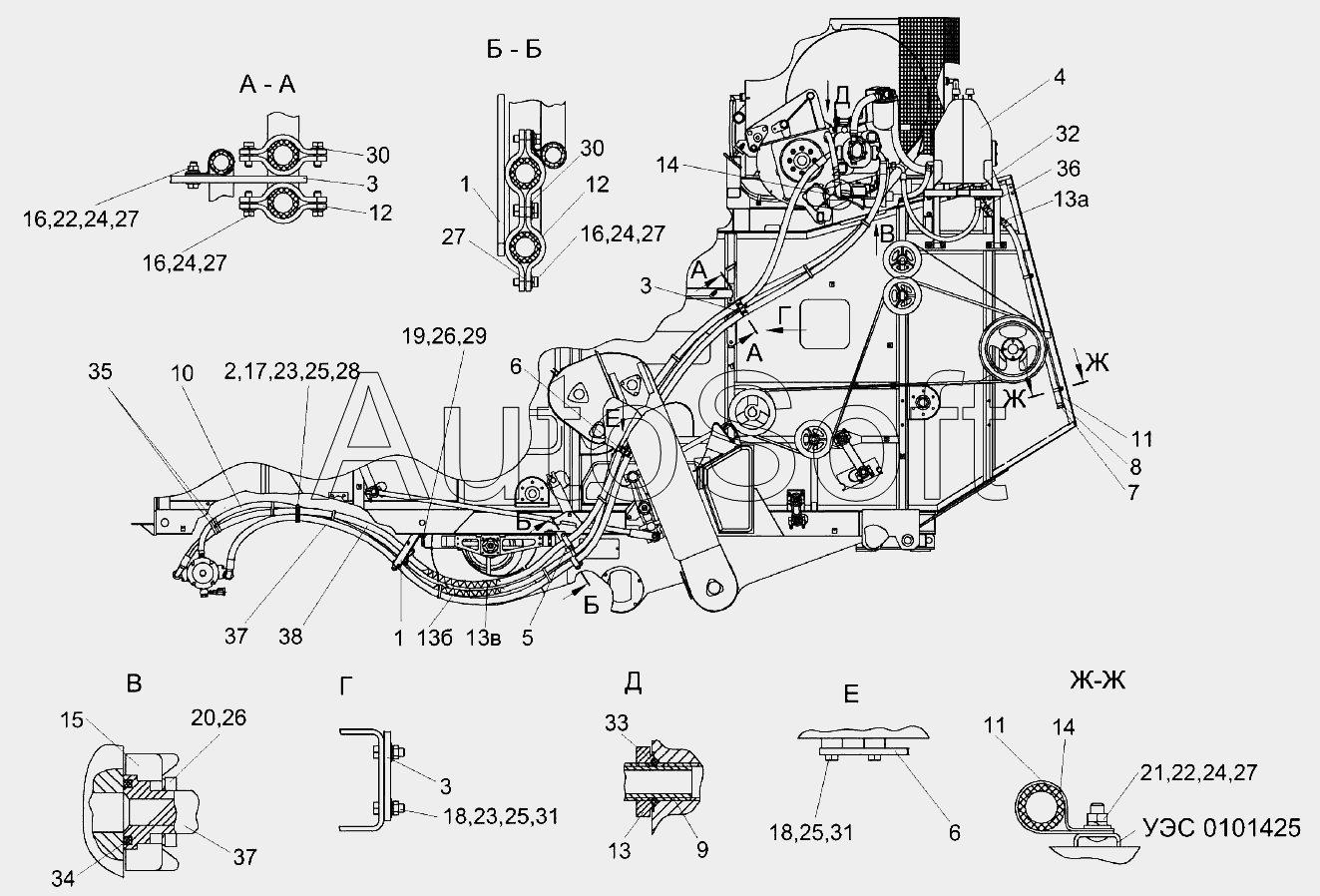

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Гидросистема привода ходовой части КЗК-12-0601000Б (лист 1)
1
1
2
3
3
3
4
5
6
6
7
8
9
10
10
10
11
11
12
12
13
13а
13б
13в
14
14
15
16
16
16
17
18
18
19
20
21
22
22
23
23
24
24
24
24
25
25
25
26
26
27
27
27
27
27
28
29
30
30
31
31
32
33
34
35
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0601000Б | К***Б | Гидросистема привода ходовой части | |
| 1 | К***0 | Кронштейн | |
| 10 | К***2 | Рукав сборный | |
| 10 | К***6 | Рукав сборный | |
| 11 | Р***3 | Рукав 20х29-1,6-10362 | |
| 12 | К***8 | Прижим | |
| 13 | К***2 | Контргайка | |
| 13а | О***4 | Оплетка | |
| 13б | О***6 | Оплетка 20x16x20 | |
| 13в | О***6 | Оплетка | |
| 14 | У***2 | Прижим | |
| 15 | У***4 | Полуфланец | |
| 16 | Б***6 | Болт М8-6ех25-7796 | |
| 17 | Б***6 | Болт М10-6ех20-7796 | |
| 18 | Б***6 | Болт М10-6ех30-7796 | |
| 19 | Б***6 | Болт М12-6ех30-7796 | |
| 2 | К***1 | Хомут | |
| 20 | Б***6 | Болт М12-6ех45-7796 | |
| 21 | Б***2 | Болт М8-6ех20-7802 | |
| 22 | Г***5 | Гайка М8-6G-5915 | |
| 23 | Г***5 | Гайка М10-6G-5915 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 27 | Ш***1 | Шайба С.8.01-11371 | |
| 28 | Ш***1 | Шайба С.10.01-11371 | |
| 29 | Ш***1 | Шайба С.12.01-11371 | |
| 3 | К***0 | Кронштейн | |
| 30 | Ш***8 | Шайба C 8.01-6958 | |
| 31 | Ш***8 | Шайба C 10.01-6958 | |
| 32 | 2***0 | Гидроклапан обратный | |
| 33 | К***3 | Кольцо 019-023-25-2-2-11829/9833 | |
| 34 | К***о | Кольцо | |
| 35 | 2***2 | Лента стяжная | |
| 36 | Р***0 | Рукав высокого давления | |
| 37 | Р***0 | Рукав высокого давления | |
| 38 | Р***0 | Рукав высокого давления | |
| 4 | К***0 | Бак масляный | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Кронштейн | |
| 7 | У***0 | Пробка | |
| 8 | У***0 | Хомут стяжной | |
| 9 | У***А | Угольник ввертный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
