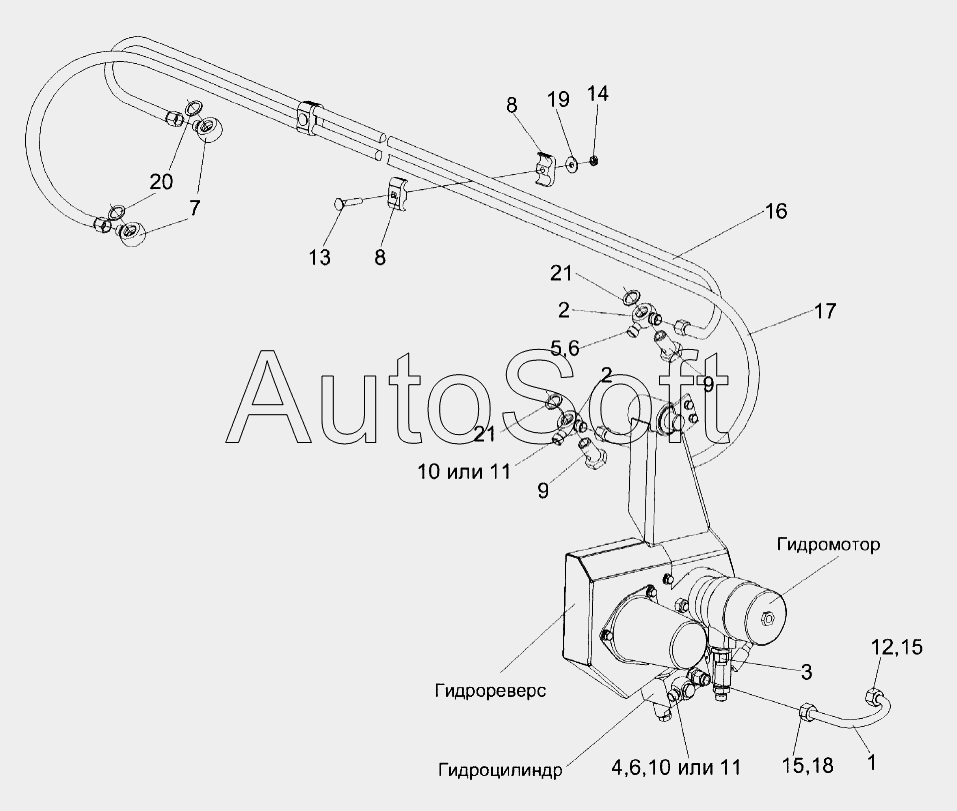

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Система гидравлическая камеры наклонной КЗК-12-1790000А
10
10
21
21
20
19
18
17
16
15
15
14
13
12
11
11
9
9
8
8
7
6
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-1790020 | К***0 | Пакет рукавов | |
| КЗК-12-1790000А | К***А | Система гидравлическая камеры наклонной | |
| КЗК-12-1790100Б | К***Б | Трубопровод | |
| 1 | К***2 | Труба | |
| 2 | К***0 | Тройник поворотный | |
| 3 | У***0 | Угольник | |
| 4 | П***2 | Ниппель | |
| 5 | П***3 | Ниппель | |
| 6 | П***А | Штуцер | |
| 7 | К***6 | Штуцер | |
| 8 | К***1 | Брус | |
| 9 | П***7 | Болт поворотного угольника | |
| 10 | З***1 | Заглушка | |
| 11 | 1***3 | Заглушка | |
| 12 | 0***2 | Заглушка | |
| 13 | Б***2 | Болт М8-6ех45-7802 | |
| 14 | Г***6 | Гайка М8-6G-5916 | |
| 15 | M***X | Гайка накидная M12LCFX | |
| 16 | Р***0 | Рукав высокого давления | |
| 17 | Р***0 | Рукав высокого давления | |
| 18 | P***X | Кольцо профильное PSR12LX | |
| 19 | Ш***8 | Шайба С8.01-6958 | |
| 20 | К***3 | Кольцо 017-021-25-2-2-18829/9833 | |
| 21 | П***8 | Прокладка 20 М1-23358 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
