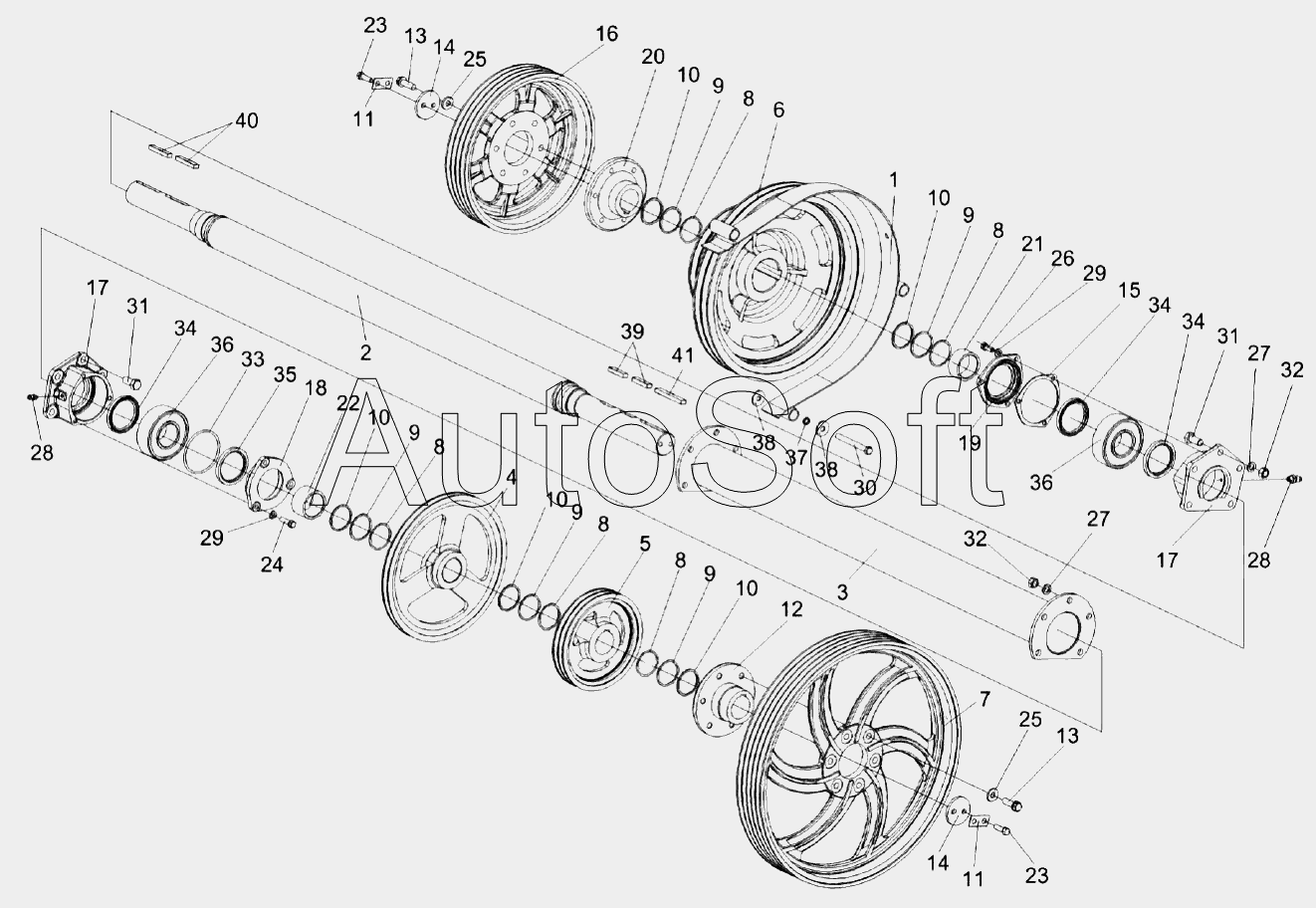

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Установка шкивов КЗК-12-0202860А-01 и КЗК-10-0202010-01
1
2
3
4
5
6
7
8
8
8
8
8
9
9
9
9
9
10
10
10
10
10
11
11
12
13
13
14
14
15
16
17
17
18
19
20
21
22
23
23
24
25
25
26
27
27
28
28
29
29
30
31
31
32
32
33
34
34
34
35
36
36
37
38
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0202010-01 | К***1 | Шкив | |
| КЗК-12-0202860А-01 | К***1 | Шкив | |
| КЗК-12А-1-0202000 | К***0 | Очистка | |
| 1 | К***А | Кожух | |
| 2 | К***А | Вал | |
| 3 | К***0 | Труба распорная | |
| 4 | К***1 | Шкив | |
| 5 | К***1 | Шкив | |
| 6 | К***1 | Шкив | |
| 7 | К***5 | Шкив | |
| 8 | К***8 | Шайба | |
| 9 | К***1 | Шайба | |
| 10 | К***2 | Шайба | |
| 11 | К***А | Шайба | |
| 12 | К***1 | Ступица | |
| 13 | К***1 | Болт | |
| 14 | К***3 | Шайба | |
| 15 | К***3 | Прокладка | |
| 16 | К***8 | Шкив | |
| 17 | К***6 | Корпус | |
| 18 | К***1 | Крышка | |
| 19 | К***2 | Крышка | |
| 20 | К***1 | Ступица | |
| 21 | К***2 | Втулка | |
| 22 | К***1 | Втулка | |
| 23 | К***Б | Болт | |
| 24 | К***2 | Болт | |
| 25 | К***А | Шайба | |
| 26 | К***1 | Болт | |
| 27 | К***2 | Шайба | |
| 28 | П***4 | Штуцер | |
| 29 | У***7 | Шайба | |
| 30 | Б***6 | Болт М10-6eх90-7796 | |
| 31 | Б***8 | Болт М16х1,5-6eх55-7798 | |
| 32 | Г***5 | Гайка М16х1,5-6G-5915 | |
| 33 | К***3 | Кольцо 120-125-30-2-2-18829/9833 | |
| 34 | М***2 | Манжета 1.2-80х105-1-8752 | |
| 35 | М***2 | Манжета 1.2-85х110-3-8752 | |
| 36 | 3***1 | Подшипник | |
| 37 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 38 | Ш***8 | Шайба А10.01-6958 | |
| 39 | Ш***0 | Шпонка 2-20х12х45-23360 | |
| 40 | Ш***0 | Шпонка 2-20х12х80-23360 | |
| 41 | Ш***0 | Шпонка 2-20х12х90-23360 |
