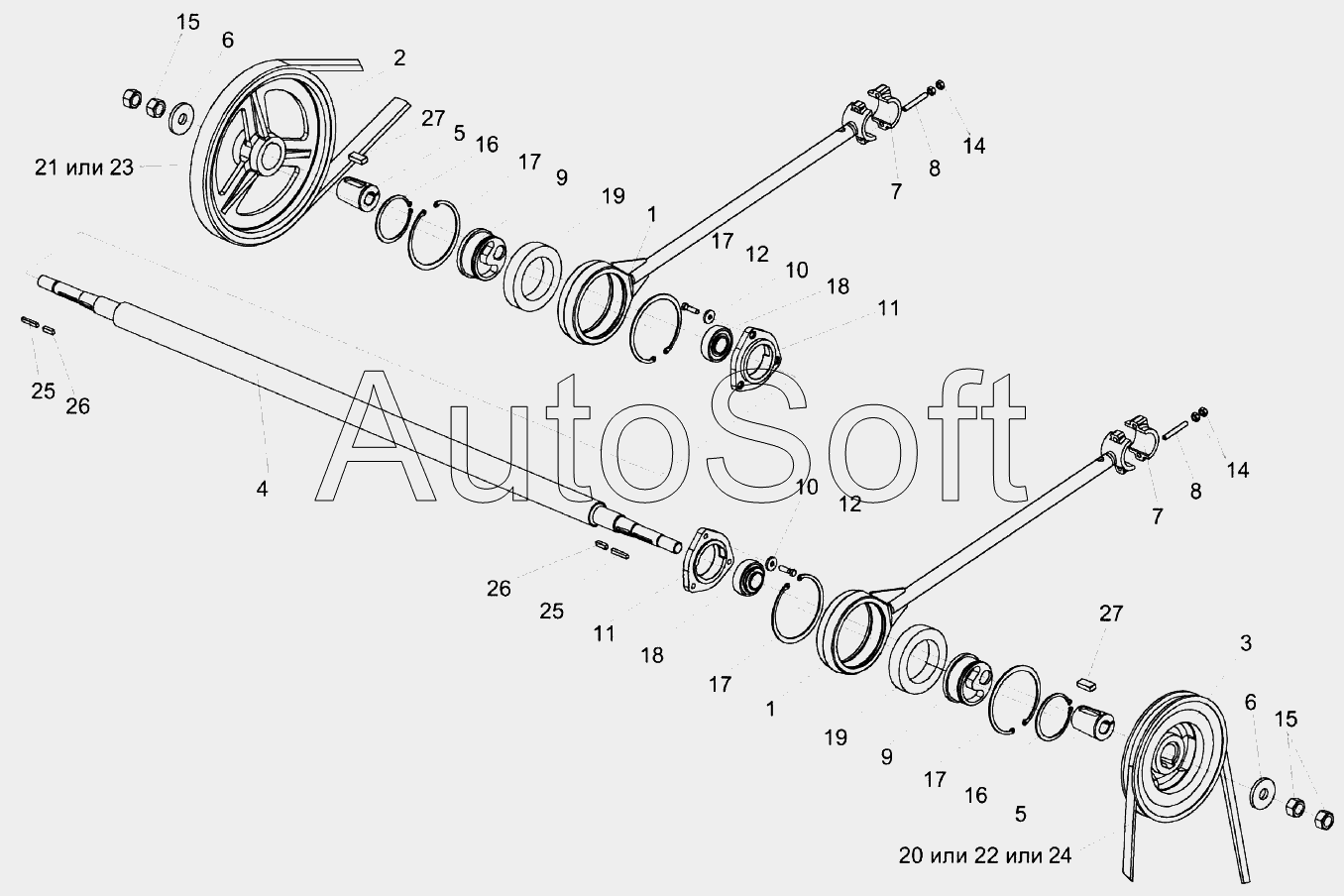

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Установка шатуна КЗР 0202030Е и шкивов КЗК-12-0202109А, КЗК-12-0202111А
14
14
27
27
26
26
25
25
24
23
22
21
20
19
19
18
18
17
17
17
17
16
16
15
15
12
12
11
11
10
10
9
9
8
8
7
7
6
6
5
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-1-0202000 | К***0 | Очистка | |
| КЗР0202030Е | К***Е | Шатун | |
| 1 | К***Д | Шатун | |
| 2 | К***А | Шкив | |
| 3 | К***А | Шкив | |
| 4 | К***2 | Вал | |
| 5 | К***3 | Втулка | |
| 6 | К***7 | Шайба | |
| 7 | К***А | Крышка | |
| 8 | К***А | Шпилька | |
| 9 | К***В | Ступица | |
| 10 | К***1 | Шайба | |
| 11 | К***2 | Корпус | |
| 12 | Б***8 | Болт М10-6eх35-7798 | |
| 14 | Г***5 | Гайка М10х1,25-6G-5915 | |
| 15 | Г***5 | Гайка М24х2-6G-5915 | |
| 16 | К***2 | Кольцо В100-13942 | |
| 17 | К***3 | Кольцо В150-13943 | |
| 18 | 1***7 | Подшипник | |
| 19 | 2***7 | Подшипник | |
| 20 | Р***0 | Ремень НС 5000 | |
| 21 | Р***a | Ремень 2 HB 2907 La | |
| 22 | Р***5 | Ремень PHG C195 | |
| 23 | Р***7 | Ремень 2 HB BP 2907 | |
| 24 | Р***w | Ремень С 5000 Lw | |
| 25 | Ш***0 | Шпонка 2-8х7х50-23360 | |
| 26 | Ш***0 | Шпонка 2-10х8х28-23360 | |
| 27 | Ш***0 | Шпонка 2-18х11 х40-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
