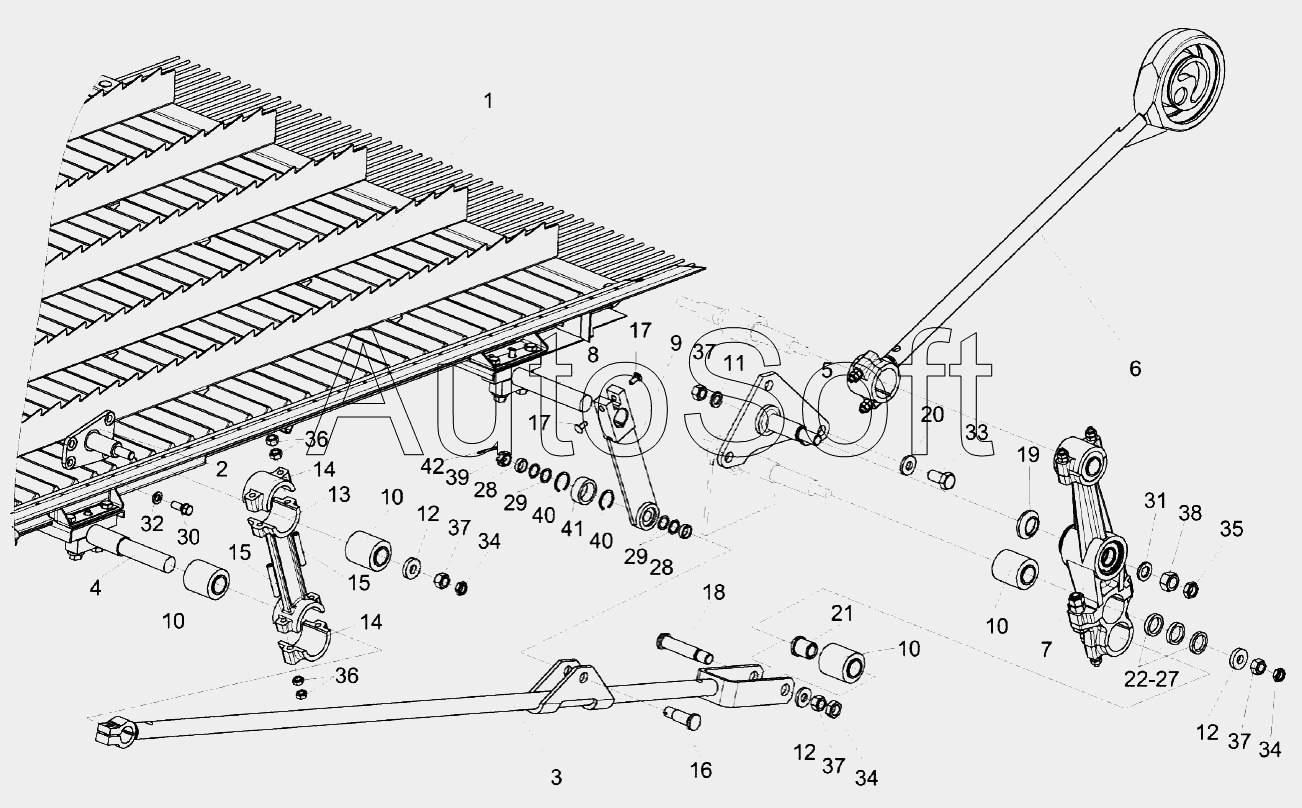

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Установка привода доски стрясной КЗК-12-0280200 (вид слева)
31
20
21
22
23
24
25
26
27
28
28
29
29
30
19
32
33
34
34
34
35
36
36
37
37
37
37
38
39
40
40
41
42
8
1
2
3
4
5
6
7
9
10
10
10
10
11
12
12
12
13
14
14
15
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0202230 | К***0 | Труба | |
| КЗК-12-0202900 | К***0 | Тяга | |
| КЗК-12А-1-0202000 | К***0 | Очистка | |
| КЗР0202190Б-02 | К***2 | Рычаг | |
| КЗР0202650В | К***В | Тяга | |
| 1 | К***0 | Доска стрясная | |
| 2 | К***0 | Ось | |
| 3 | К***0 | Тяга | |
| 4 | К***0 | Труба | |
| 5 | К***В | Кронштейн | |
| 6 | К***Е | Шатун | |
| 7 | К***Г | Рычаг | |
| 8 | К***1 | Труба | |
| 9 | К***В | Тяга | |
| 10 | К***0 | Сайлентблок | |
| 11 | К***А | Шайба | |
| 12 | К***4 | Шайба | |
| 13 | К***2 | Рычаг | |
| 14 | К***А | Крышка | |
| 15 | К***А | Шпилька | |
| 16 | К***Б | Ось | |
| 17 | К***Б | Болт | |
| 18 | К***Б | Палец | |
| 19 | К***Б | Втулка | |
| 20 | К***А | Шайба | |
| 21 | К***7 | Втулка | |
| 22 | К***1 | Втулка | |
| 23 | К***1 | Втулка | |
| 24 | К***2 | Втулка | |
| 25 | К***3 | Втулка | |
| 26 | К***4 | Втулка | |
| 27 | К***5 | Втулка | |
| 28 | К***3 | Втулка | |
| 29 | К***А | Прокладка | |
| 30 | К***1 | Болт | |
| 31 | К***3 | Шайба | |
| 32 | У***7 | Шайба | |
| 33 | Б***8 | Болт М16х1,5-6eх35-7798 | |
| 34 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 35 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 36 | Г***5 | Гайка М10х1,25-6G-5915 | |
| 37 | Г***5 | Гайка М16х1,5-6G-5915 | |
| 38 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 39 | Г***5 | Гайка М18х1,5-6G-5935 | |
| 40 | К***1 | Кольцо В35-13941 | |
| 41 | Ш***5 | Подшипник | |
| 42 | Ш***7 | Шплинт 4х36-397 |
