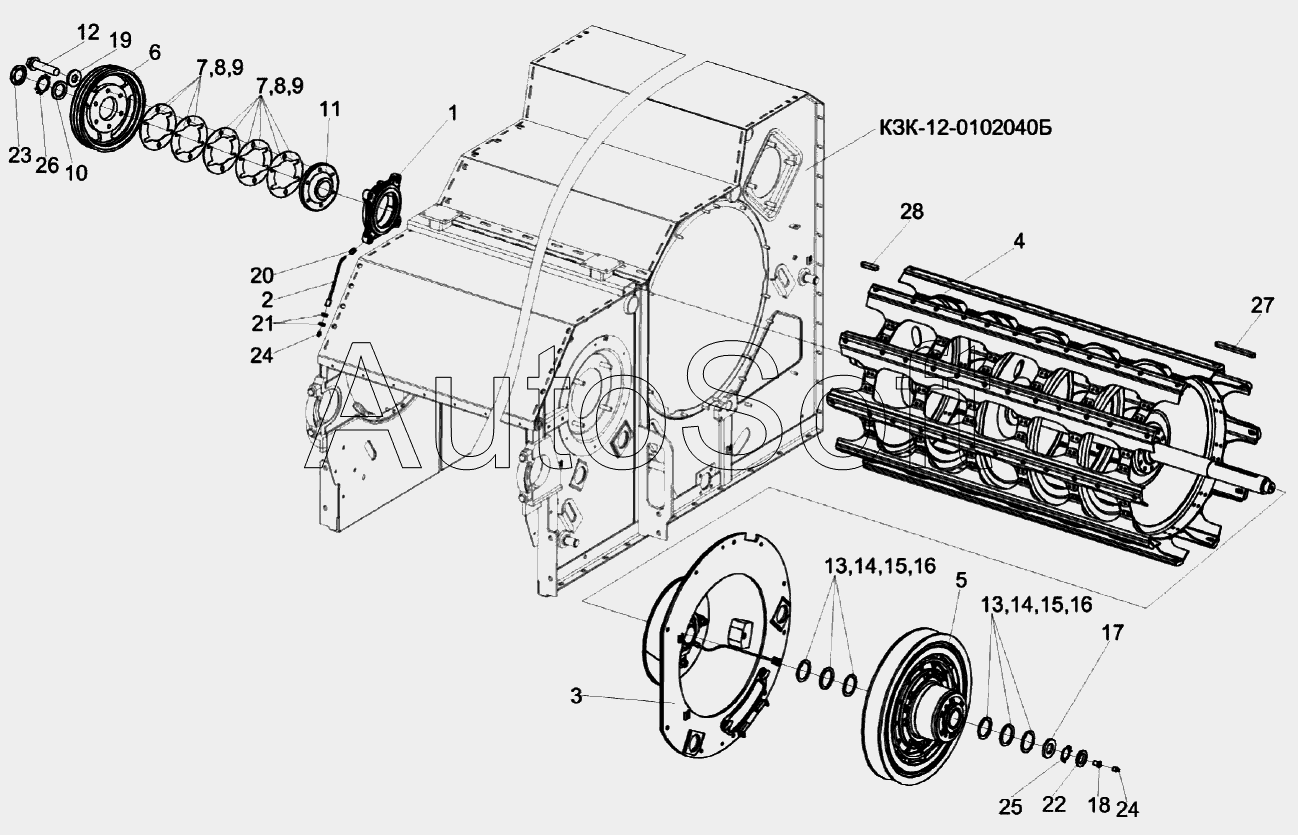

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Аппарат молотильный КЗК-12А-1-0102000 (установка барабана молотильного)
13
13
28
27
26
25
24
24
23
22
21
20
19
18
17
16
16
15
15
14
14
12
11
10
9
9
8
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0102250 | К***0 | Труба | |
| КЗК-12-0102400 | К***0 | Шкив | |
| КЗК-12А-1-0102000 | К***0 | Аппарат молотильный | |
| 1 | К***1 | Опора | |
| 2 | К***0 | Труба | |
| 3 | К***0 | Фланец | |
| 4 | К***0 | Барабан молотильный | |
| 5 | К***0 | Вариатор барабана | |
| 6 | К***4 | Шкив | |
| 7 | К***А | Прокладка | |
| 8 | К***1 | Прокладка | |
| 9 | К***2 | Прокладка | |
| 10 | К***2 | Шайба | |
| 11 | К***1 | Ступица | |
| 12 | К***2 | Болт | |
| 13 | К***7 | Прокладка | |
| 14 | К***1 | Прокладка | |
| 15 | К***2 | Прокладка | |
| 16 | К***3 | Прокладка | |
| 17 | К***3 | Шайба | |
| 18 | К***1 | Бонка | |
| 19 | К***А | Шайба | |
| 20 | 5***0 | Гайка накидная | |
| 21 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 22 | Г***1 | Гайка М42х1,5-6Н-11871 | |
| 23 | Г***1 | Гайка М56х2-6Н-11871 | |
| 24 | 1***3 | Масленка | |
| 25 | Ш***2 | Шайба Н.42.01-11872 | |
| 26 | Ш***2 | Шайба Н.56.01-11872 | |
| 27 | Ш***0 | Шпонка 18х11 х200-23360 | |
| 28 | Ш***0 | Шпонка 20х12х70-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
