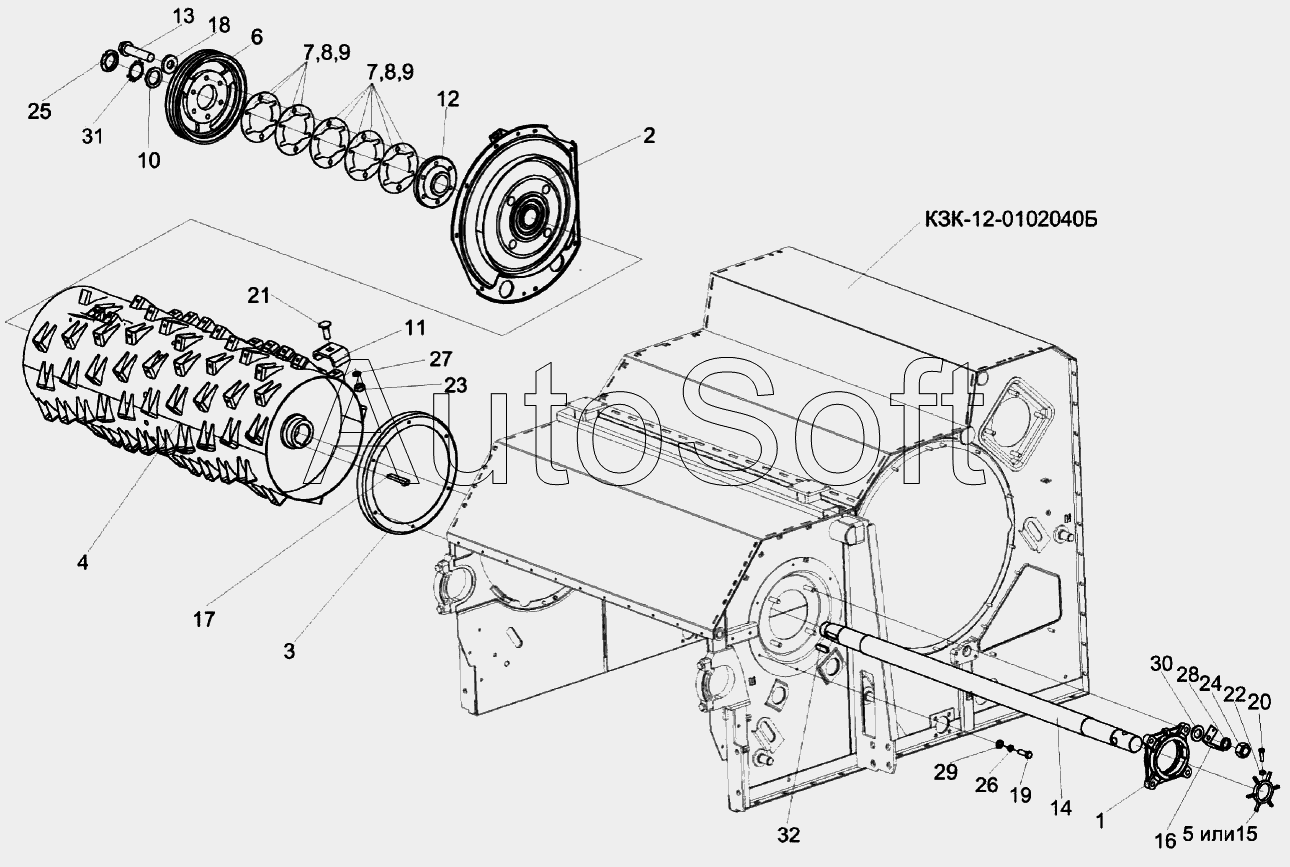

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Аппарат молотильный КЗК-12А-1-0102000 (установка барабана ускоряющего)
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0102340 | К***0 | Шкив | |
| КЗК-12-0102600 | К***0 | Барабан ускоряющий | |
| КЗК-12А-1-0102000 | К***0 | Аппарат молотильный | |
| 1 | К***0 | Опора | |
| 2 | К***0 | Фланец | |
| 3 | К***0 | Чашка | |
| 4 | К***Б | Катушка барабана | |
| 5 | К***0 | Датчик | |
| 6 | К***2 | Шкив | |
| 7 | К***А | Прокладка | |
| 8 | К***1 | Прокладка | |
| 9 | К***2 | Прокладка | |
| 10 | К***2 | Шайба | |
| 11 | К***4 | Колпак | |
| 12 | К***1 | Ступица | |
| 13 | К***2 | Болт | |
| 14 | К***7 | Вал | |
| 15 | К***3 | Датчик | |
| 16 | К***1 | Кронштейн | |
| 17 | К***3 | Шпонка | |
| 18 | К***А | Шайба | |
| 19 | Б***6 | Болт М8-6ех25-7796 | |
| 20 | Б***8 | Болт М6-6ех20-7798 | |
| 21 | Б***2 | Болт М10-6ех30-7802 | |
| 22 | Г***5 | Гайка М6-6G-5915 | |
| 23 | Г***5 | Гайка М10-6G-5915 | |
| 24 | Г***5 | Гайка М16-6G-5915 | |
| 25 | Г***1 | Гайка М56х2-6Н-11871 | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 29 | Ш***1 | Шайба С.8.01-11371 | |
| 30 | Ш***1 | Шайба С.16.01-11371 | |
| 31 | Ш***2 | Шайба Н.56.01-11872 | |
| 32 | Ш***0 | Шпонка 20х12х70-23360 |
