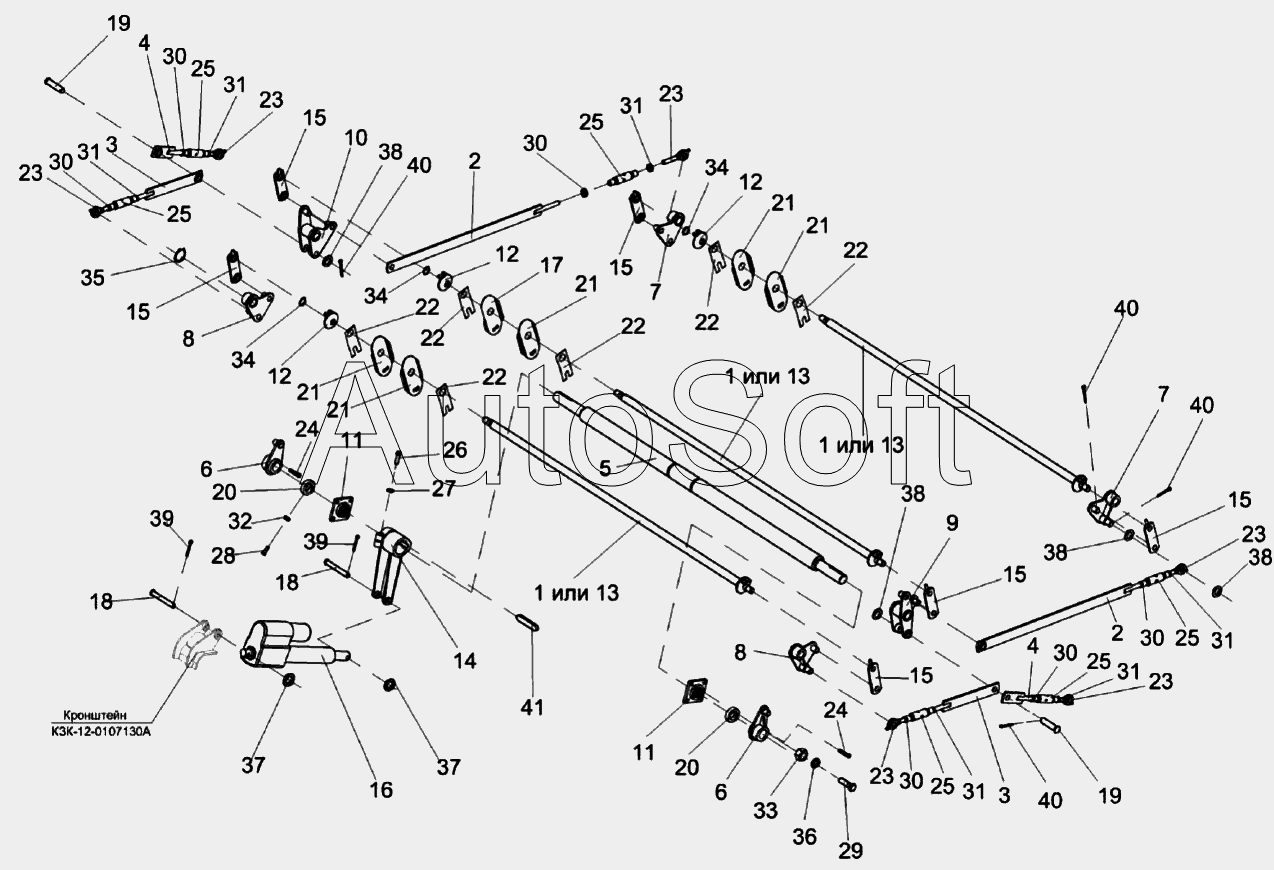

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Установка механизма подъема подбарабаний КЗК-12-0115000
31
31
31
31
31
31
20
20
21
21
21
21
21
22
22
22
22
22
22
23
23
23
23
23
23
24
24
25
25
25
25
25
25
26
27
28
29
30
30
30
30
30
30
19
19
32
33
34
34
34
35
36
37
37
38
38
38
38
39
39
40
40
40
40
41
8
8
1
1
1
2
2
3
3
4
4
5
6
6
7
7
9
10
11
11
12
12
12
13
13
13
14
15
15
15
15
15
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0115000 | К***0 | Установка механизма подъема подбарабаний | |
| КЗК-12-0115040 | К***0 | Стяжка | |
| КЗК-12-0115040-01 | К***1 | Стяжка | |
| КЗК-12-0115040-02 | К***2 | Стяжка | |
| 1 | К***0 | Фиксатор | |
| 2 | К***0 | Тяга | |
| 3 | К***1 | Тяга | |
| 4 | К***2 | Тяга | |
| 5 | К***0 | Вал | |
| 6 | К***0 | Рычаг | |
| 7 | К***0 | Рычаг | |
| 8 | К***1 | Рычаг | |
| 9 | К***А | Рычаг | |
| 10 | К***1 | Рычаг | |
| 11 | К***0 | Опора | |
| 12 | К***0 | Опора | |
| 13 | К***0 | Фиксатор | |
| 14 | К***0 | Рычаг | |
| 15 | К***0 | Тяга | |
| 16 | К***0 | Электромеханизм подбарабанья | |
| 17 | К***1 | Щиток | |
| 18 | К***1 | Палец | |
| 19 | К***2 | Палец | |
| 20 | К***5 | Кольцо установочное | |
| 21 | К***9 | Щиток | |
| 22 | К***1 | Прижим | |
| 23 | К***9 | Тяга | |
| 24 | К***8 | Шпонка | |
| 25 | К***2 | Втулка | |
| 26 | К***Б | Болт | |
| 27 | У***7 | Шайба | |
| 28 | Б***6 | Болт М8-6ех25-7796 | |
| 29 | Б***6 | Болт | |
| 30 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 31 | Г***6 | Гайка М16х1,5-LН-6G-2526 | |
| 32 | Г***5 | Гайка М8-6G-5915 | |
| 33 | Г***5 | Гайка М12-6G-5915 | |
| 34 | К***2 | Кольцо В25-13942 | |
| 35 | К***2 | Кольцо В30-13942 | |
| 36 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 37 | Ш***1 | Шайба С.12.01-11371 | |
| 38 | Ш***1 | Шайба С.22.01-11371 | |
| 39 | Ш***7 | Шплинт 4х22-397 | |
| 40 | Ш***7 | Шплинт 4х32-397 | |
| 41 | Ш***0 | Шпонка 18х11х100-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
