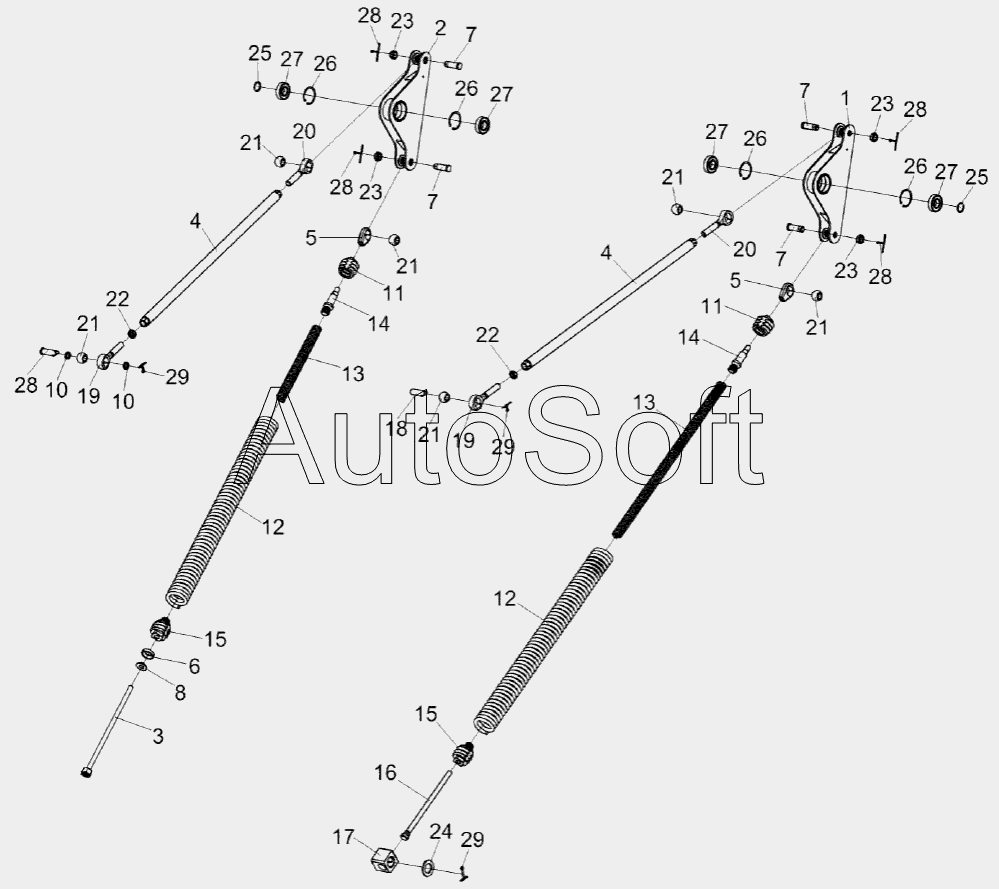

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Механизм продольного копирования КЗК-12А-1-1805000
22
22
14
14
15
15
16
17
18
19
19
20
20
21
21
21
21
21
21
13
13
23
23
23
23
24
25
25
26
26
26
26
27
27
27
27
28
28
28
28
28
29
29
29
5
5
1
2
3
4
4
6
7
7
7
7
8
9
10
10
11
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1805040 | К***0 | Тяга | |
| КЗК-12А-1-1805000 | К***0 | Механизм продольного копирования | |
| КЗК-12А-1-1805010 | К***0 | Рычаг | |
| КЗК-12А-1-1805010-01 | К***1 | Рычаг | |
| КЗК-12А-1-1805030 | К***0 | Блок пружин | |
| 1 | К***0 | Рычаг | |
| 2 | К***1 | Рычаг | |
| 3 | К***0 | Винт | |
| 4 | К***0 | Труба | |
| 5 | К***3 | Головка | |
| 6 | К***4 | Шайба | |
| 7 | К***5 | Ось | |
| 8 | К***6 | Шайба | |
| 9 | К***7 | Ось | |
| 10 | К***5 | Втулка | |
| 11 | К***1 | Пробка | |
| 12 | К***1 | Пружина | |
| 13 | К***2 | Пружина | |
| 14 | К***4 | Тяга | |
| 15 | К***8 | Пробка | |
| 16 | К***А | Болт | |
| 17 | К***4 | Шарнир | |
| 18 | К***1 | Палец | |
| 19 | П***3 | Головка | |
| 20 | П***1 | Головка | |
| 21 | 6***5 | Шар | |
| 22 | Г***6 | Гайка М20-6G-5916 | |
| 23 | Г***5 | Гайка М20х1,5-6G-5935 | |
| 24 | Ш***0 | Шайба C 36.01-10450 | |
| 25 | К***2 | Кольцо В30-13942 | |
| 26 | К***3 | Кольцо В62-13943 | |
| 27 | 6***2 | Подшипник | |
| 28 | Ш***7 | Шплинт 4х36-397 | |
| 29 | Ш***7 | Шплинт 6,3х45-397 |
