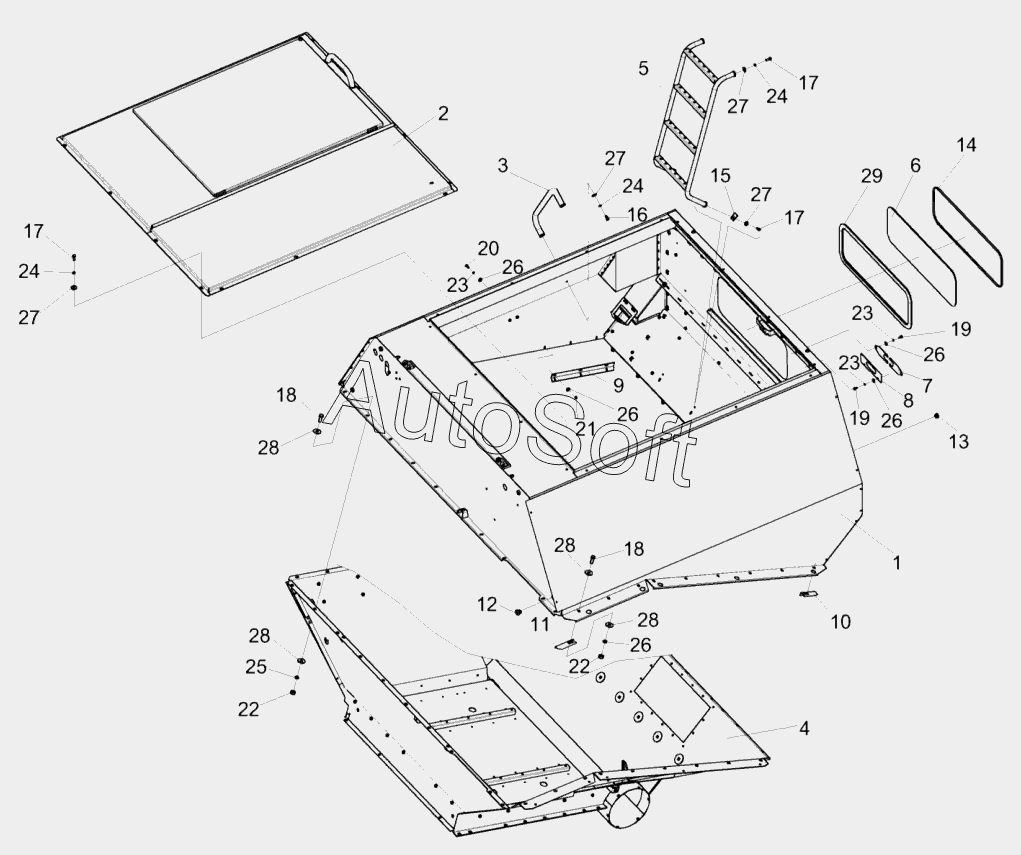

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Бункер КЗК-5-4-0203000 (лист 3)
15
29
28
28
28
28
27
27
27
27
26
26
26
26
26
25
24
24
24
23
23
23
22
22
21
20
19
19
18
18
17
17
17
16
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-5-4-0203000 | К***0 | Бункер | |
| 1 | К***0 | Проставка | |
| 2 | К***0 | Крыша бункера | |
| 3 | К***0 | Поручень | |
| 4 | К***0 | Основание | |
| 5 | К***0 | Лестница | |
| 6 | К***2 | Стекло | |
| 7 | К***3 | Накладка | |
| 8 | К***4 | Накладка | |
| 9 | К***6 | Пластина | |
| 10 | К***3 | Кронштейн | |
| 11 | К***4 | Кронштейн | |
| 12 | К***3 | Пробка | |
| 13 | К***2 | Заглушка транспортная | |
| 14 | К***6 | Уплотнитель | |
| 15 | К***3 | Шайба | |
| 16 | Б***6 | Болт М8-6eх16-7796 | |
| 17 | Б***6 | Болт М8-6ex20-7796 | |
| 18 | Б***6 | Болт М10-6eх25-7796 | |
| 19 | Б***8 | Болт М6-6eх12-7798 | |
| 20 | Б***8 | Болт М6-6eх16-7798 | |
| 21 | Г***5 | Гайка М6-6g-5915 | |
| 22 | Г***5 | Гайка М10-6g-5915 | |
| 23 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 26 | Ш***8 | Шайба С6.01-6958 | |
| 27 | Ш***8 | Шайба С8.01-6958 | |
| 28 | Ш***8 | Шайба С10.01-6958 | |
| 29 | К***Д | Замок уплотнителя |
