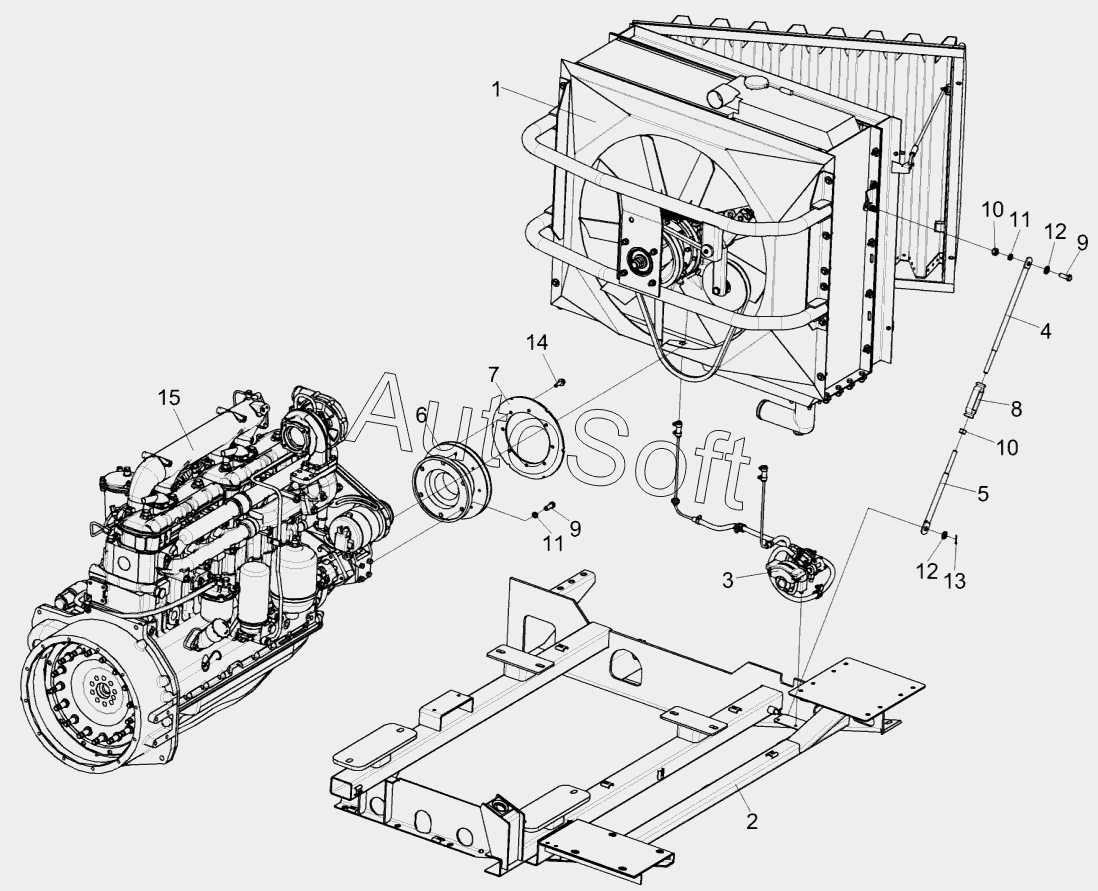

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Установка двигателя КЗК-5-4-0106000 (лист 4)
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-5-4-0106000 | К***0 | Установка двигателя | |
| КЗК0106330А-02 | К***2 | Растяжка | |
| 1 | К***0 | Установка радиатора | |
| 2 | К***0 | Рама подмоторная | |
| 3 | К***0 | Установка компрессора | |
| 4 | К***1 | Зацеп | |
| 5 | К***4 | Зацеп | |
| 6 | К***1 | Шкив | |
| 7 | К***3 | Диск | |
| 8 | А***1 | Стяжка | |
| 9 | Б***6 | Болт М12-6eх30-7796 | |
| 10 | Г***5 | Гайка М12-6g-5915 | |
| 11 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 12 | Ш***1 | Шайба C.12.01-11371 | |
| 13 | Ш***7 | Шплинт 3,2х20-397 | |
| 14 | Б***G | Болт DIN 6921 М8х20-8.8-A-A3G | |
| 15 | Д***1 | Дизель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
