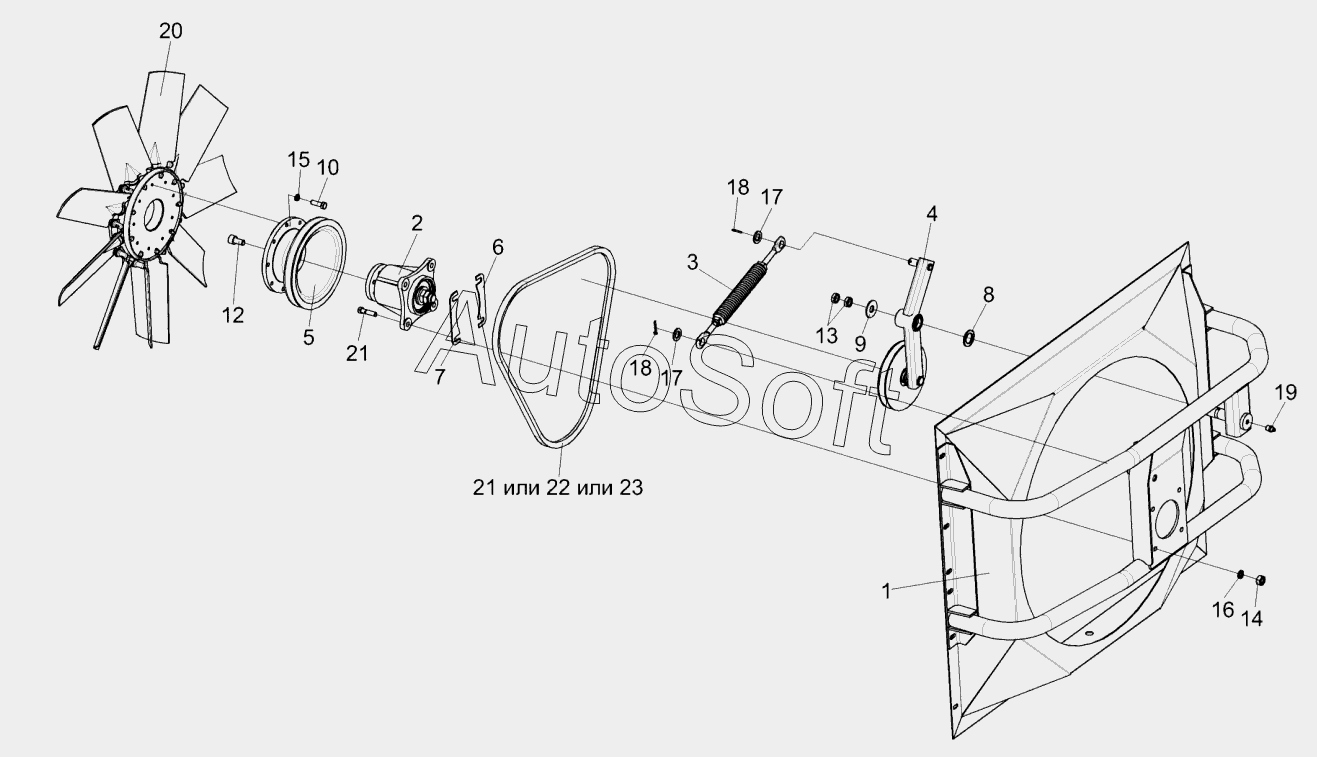

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Установка вентилятора КЗК-5-4-0106120
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-5-4-0106120 | К***0 | Установка вентилятора | |
| 1 | К***0 | Диффузор | |
| 2 | К***0 | Привод вентилятора | |
| 3 | К***0 | Пружина | |
| 4 | К***А | Рычаг | |
| 5 | К***1 | Шкив | |
| 6 | К***8 | Прокладка регулировочная | |
| 7 | К***1 | Прокладка регулировочная | |
| 8 | К***8 | Шайба специальная | |
| 9 | К***2 | Шайба | |
| 10 | Б***6 | Болт М8-6ex12-7796 | |
| 11 | Б***6 | Болт М10-6eх40-7796 | |
| 12 | В***8 | Винт М10-6eх20-11738 | |
| 13 | Г***6 | Гайка М16-6g-2526 | |
| 14 | Г***5 | Гайка М10-6g-5915 | |
| 15 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 16 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 17 | Ш***1 | Шайба C.16.01-11371 | |
| 18 | Ш***7 | Шплинт 4х25-397 | |
| 19 | 1***3 | Масленка | |
| 20 | C***0 | Вентилятор | |
| 21 | S***0 | Ремень | |
| 22 | S***w | Ремень SPB 1500 Lw | |
| 23 | P***0 | Ремень |
