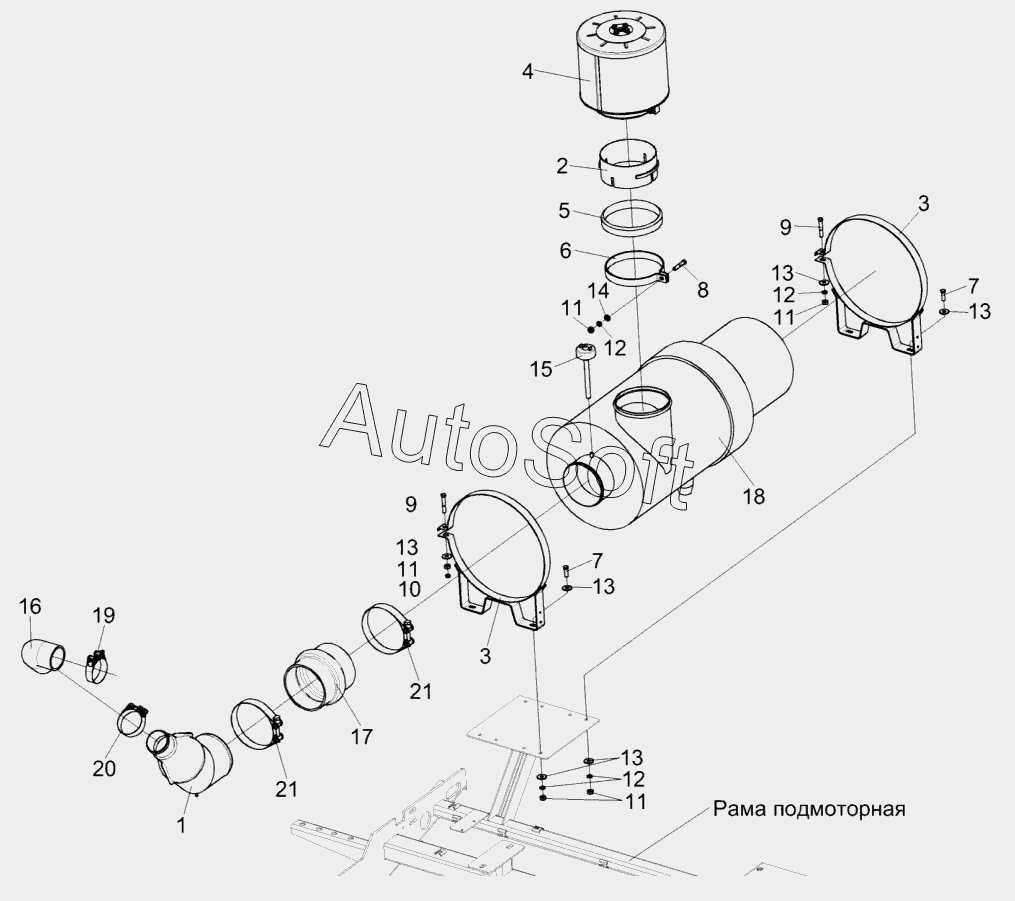

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Установка воздухоочистителя КЗК-5-4-0106080
1
2
3
3
4
5
6
7
7
8
9
9
10
11
11
11
11
12
12
12
13
13
13
13
13
14
15
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-5-4-0106080 | К***0 | Установка воздухоочистителя | |
| 1 | К***0 | Труба воздушная | |
| 2 | К***0 | Переходник | |
| 3 | К***0 | Хомут | |
| 4 | К***0 | Воздухозаборник вращающийся | |
| 5 | К***6 | Прокладка | |
| 6 | К***1 | Хомут | |
| 7 | Б***6 | Болт М10-6ex30-7796 | |
| 8 | Б***6 | Болт М10-6ex50-7796 | |
| 9 | Б***6 | Болт М10-6ex60-7796 | |
| 10 | Г***6 | Гайка М10-6g-2526 | |
| 11 | Г***5 | Гайка М10-6g-5915 | |
| 12 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 13 | Ш***8 | Шайба C 10.01-6958 | |
| 14 | Ш***1 | Шайба C.10.01-11371 | |
| 15 | Д***5 | Датчик сигнализатора засоренности воздушного фильтра | |
| 16 | P***8 | Патрубок | |
| 17 | P***2 | Патрубок | |
| 18 | Ф***0 | Фильтр воздушный | |
| 19 | G***2 | Хомут без компенсатора | |
| 20 | G***2 | Хомут без компенсатора GBS M 88/25 W2 | |
| 21 | G***2 | Хомут без компенсатора |
