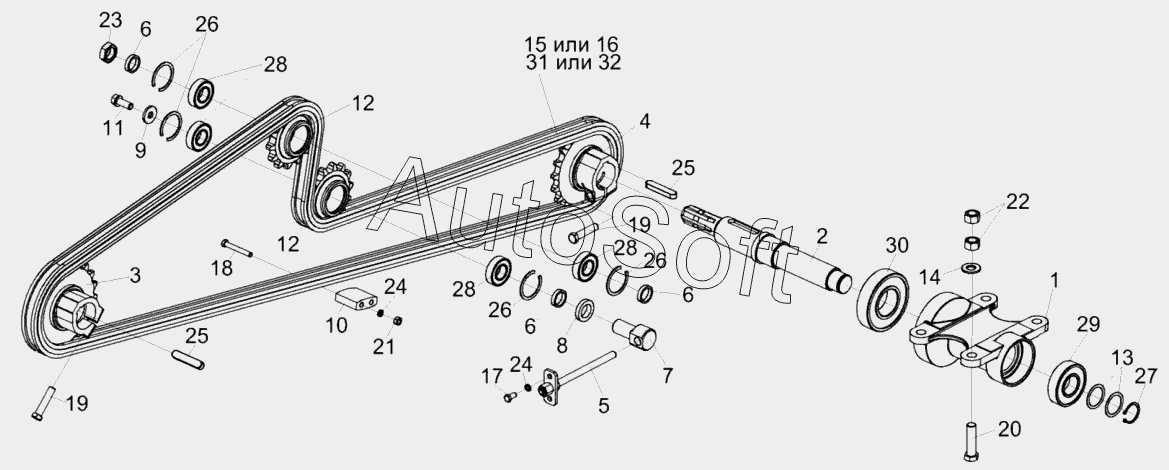

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Привод жатки КЗК-5-1800900
24
24
16
17
18
19
19
20
21
22
23
15
25
25
26
26
26
27
28
28
28
29
29
30
31
32
7
1
2
3
4
5
6
6
6
8
9
10
11
12
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-5-1800900 | К***0 | Привод жатки | |
| КЗК-5-1800910 | К***0 | Контрпривод | |
| МКС0514010 | М***0 | Звездочка | |
| 1 | К***1 | Корпус | |
| 2 | К***1 | Вал | |
| 3 | К***1 | Звездочка | |
| 4 | К***2 | Звездочка | |
| 5 | К***0 | Винт | |
| 6 | К***3 | Втулка | |
| 7 | К***1 | Ось | |
| 8 | К***1 | Шайба | |
| 9 | К***2 | Шайба | |
| 10 | К***2 | Успокоитель | |
| 11 | К***1 | Болт | |
| 12 | М***2 | Звездочка | |
| 13 | П***1 | Шайба | |
| 14 | У***5 | Шайба | |
| 15 | Ц***3 | Цепь | |
| 16 | Ц***4 | Цепь | |
| 17 | Б***6 | Болт М8-6eх16-7796 | |
| 18 | Б***6 | Болт М8-6eх60-7796 | |
| 19 | Б***6 | Болт М12-6eх55-7796 | |
| 20 | Б***6 | Болт М16-6ex65-7796 | |
| 21 | Г***5 | Гайка М8-6H-5915 | |
| 22 | Г***5 | Гайка М16-6g-5915 | |
| 23 | Г***6 | Гайка М24х2-6g-2526 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | 1***0 | Шпонка 14х9х70-23360 | |
| 26 | К***1 | Кольцо В52-13941 | |
| 27 | К***2 | Кольцо В35-13942 | |
| 28 | 1***2 | Подшипник 180205С17-8882 | |
| 29 | 1***2 | Подшипник 180307-8882 | |
| 30 | 1***2 | Подшипник 180310-8882 | |
| 31 | З***о | Звено к цепи | |
| 32 | З***о | Звено к цепи |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
