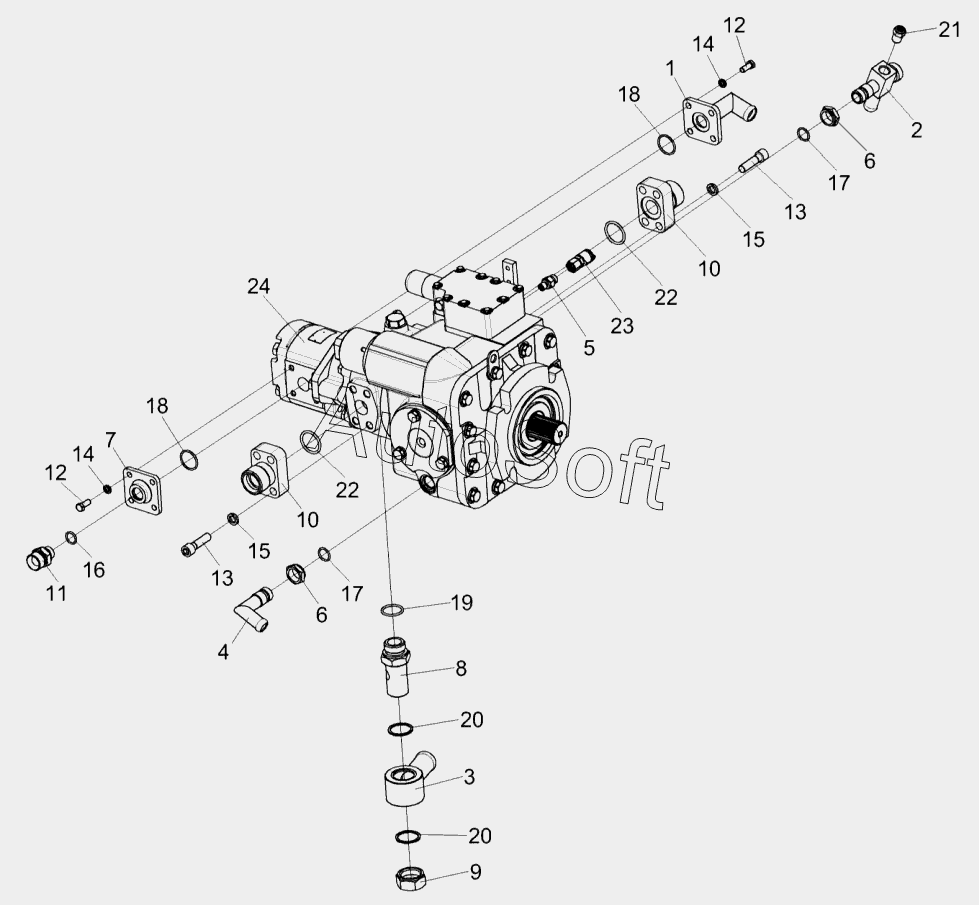

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Гидронасос двухсекционный КЗК-5-4-0601100
12
12
24
23
22
22
21
20
20
19
18
18
17
17
16
15
15
14
14
13
13
11
10
10
9
8
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0601330 | К***0 | Крестовина | |
| КЗК-5-4-0601100 | К***0 | Гидронасос двухсекционный | |
| 1 | К***0 | Фланец | |
| 2 | К***0 | Крестовина | |
| 3 | К***0 | Угольник поворотный | |
| 4 | У***А | Угольник ввертный | |
| 5 | К***7 | Штуцер | |
| 6 | К***2 | Контргайка | |
| 7 | К***1 | Фланец | |
| 8 | К***2 | Штуцер | |
| 9 | К***4 | Гайка глухая | |
| 10 | У***7 | Фланец | |
| 11 | У***8 | Штуцер | |
| 12 | Б***6 | Болт М8-6ex20-7796 | |
| 13 | В***8 | Винт М12-6eх45-11738 | |
| 14 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 15 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 16 | К***3 | Кольцо 017-021-25-2-2-18829/9833 | |
| 17 | К***3 | Кольцо 019-023-25-2-2-18829/9833 | |
| 18 | К***3 | Кольцо 030-034-25-2-2-18829/9833 | |
| 19 | К***3 | Кольцо 030-035-30-2-2-18829/9833 | |
| 20 | 3***8 | Прокладка 33 М1-23358 | |
| 21 | Д***1 | Датчик ДУТЖ-01 | |
| 22 | Г***3 | Кольцо уплотнительное | |
| 23 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 24 | (***N | Тандем насосов |
