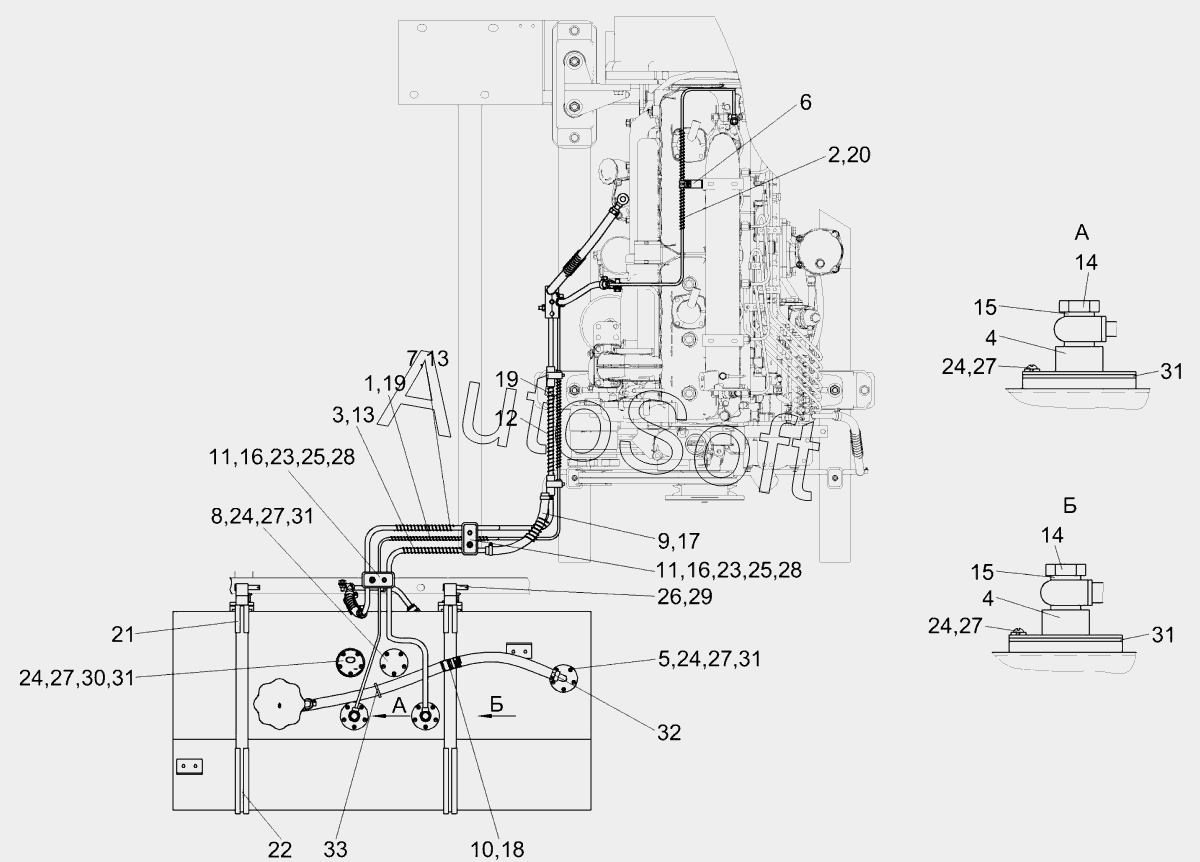

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Установка топливного оборудования КЗК-5-4-0126000 (лист 2)
1
2
3
4
4
5
6
7
8
9
10
11
11
12
13
13
14
14
15
15
16
16
17
18
19
19
20
21
22
23
23
24
24
24
24
24
25
25
26
27
27
27
27
27
28
28
29
30
31
31
31
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-5-4-0126000 | К***0 | Установка топливного оборудования | |
| 1 | К***0 | Топливопровод сливной | |
| 2 | К***0 | Топливопровод сливной | |
| 3 | К***0 | Топливопровод сливной | |
| 4 | К***0 | Труба сливная | |
| 5 | К***0 | Труба | |
| 6 | К***5 | Пластина | |
| 7 | К***2 | Топливопровод заборный | |
| 8 | К***1 | Заглушка | |
| 9 | К***6 | Рукав 12х20-10362 | |
| 10 | К***4 | Шланг | |
| 11 | К***9 | Прокладка | |
| 12 | К***1 | Оплетка | |
| 13 | К***1 | Оплетка | |
| 14 | К***А | Болт специальный | |
| 15 | У***1 | Шайба | |
| 16 | У***А | Брус | |
| 17 | У***9 | Оплетка | |
| 18 | У***3 | Оплетка | |
| 19 | У***2 | Оплетка | |
| 20 | У***1 | Оплетка | |
| 21 | У***2 | Уплотнитель | |
| 22 | У***3 | Уплотнитель | |
| 23 | Б***2 | Болт М8-6ex45-7802 | |
| 24 | В***3 | Винт B.М5-6eх14-17473 | |
| 25 | Г***5 | Гайка М8-6g-5915 | |
| 26 | О***0 | Ось 6-12 b12х60-9650 | |
| 27 | Ш***1 | Шайба C.5.01-11371 | |
| 28 | Ш***1 | Шайба C.8.01-11371 | |
| 29 | Ш***7 | Шплинт 3,2х18-397 | |
| 30 | Д***М | Датчик ДУМП-03М | |
| 31 | 2***6 | Прокладка | |
| 32 | T***2 | Хомут червячный | |
| 33 | Л***а | Лента стяжная зубчатая |
