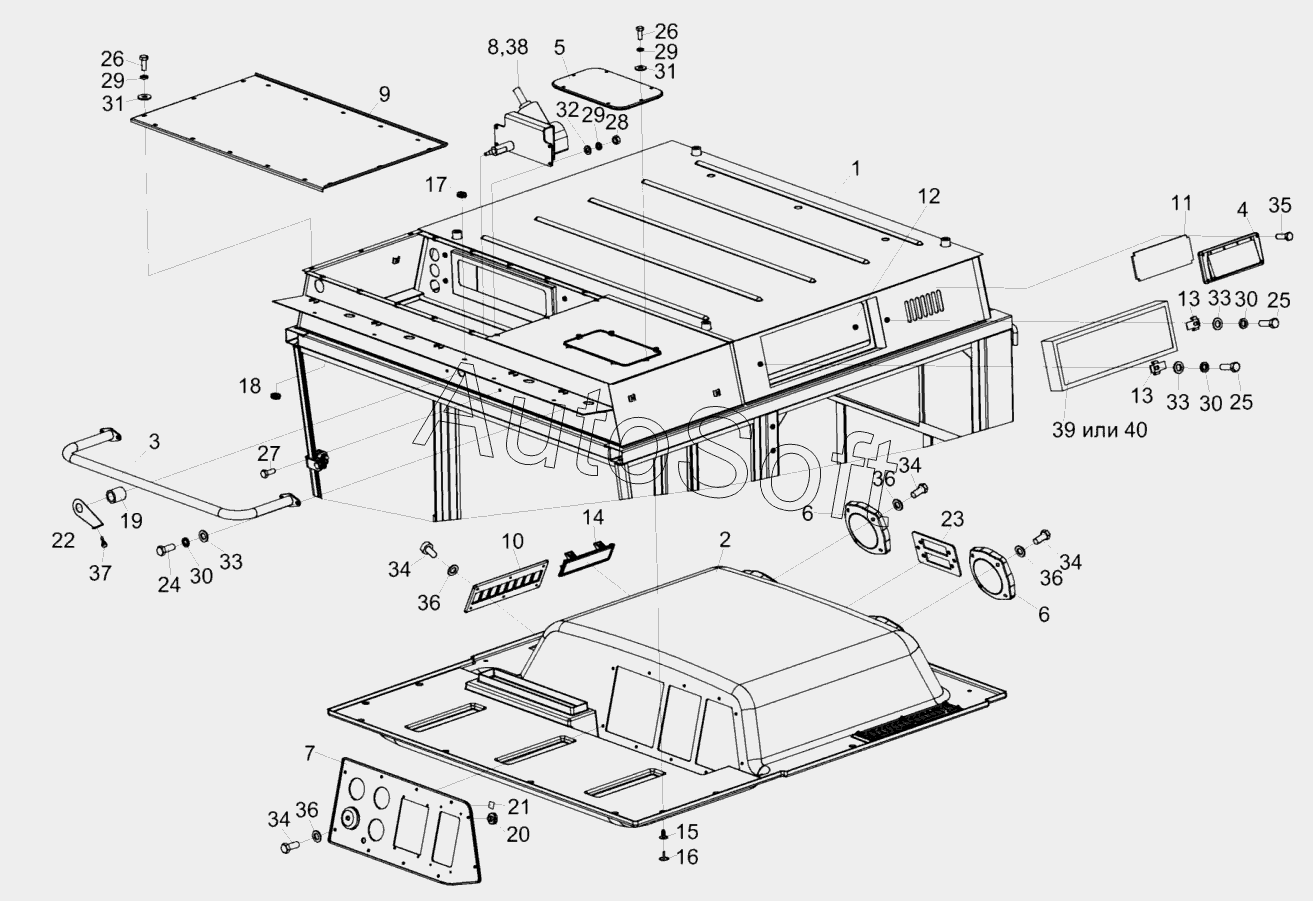

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Кабина КЗК-5-4-0120010 (лист 3)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
29
29
30
30
30
31
31
32
33
33
33
34
34
34
34
35
36
36
36
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-5-4-0120010 | К***0 | Кабина | |
| 1 | К***0 | Каркас | |
| 2 | К***0 | Облицовка | |
| 3 | К***0 | Поручень | |
| 4 | К***0 | Клапан | |
| 5 | С***0 | Люк | |
| 6 | С***0 | Крышка | |
| 7 | К***4 | Панель | |
| 8 | К***9 | Трубопровод | |
| 9 | К***7 | Крышка | |
| 10 | К***4 | Панель | |
| 11 | К***9 | Фильтр | |
| 12 | К***9 | Уплотнитель | |
| 13 | К***2 | Прижим | |
| 14 | К***5 | Крышка | |
| 15 | К***7 | Держатель | |
| 16 | К***8 | Фиксатор | |
| 17 | К***1 | Втулка | |
| 18 | К***2 | Втулка | |
| 19 | С***8 | Втулка | |
| 20 | У***А | Кнопка | |
| 21 | У***9 | Табличка-символ | |
| 22 | У***4 | Кронштейн | |
| 23 | У***3 | Панель | |
| 24 | Б***6 | Болт М8-6ex20-7796 | |
| 25 | Б***6 | Болт М8-6ex25-7796 | |
| 26 | Б***8 | Болт М6-6eх16-7798 | |
| 27 | Б***8 | Болт М6-6eх16-7798 | |
| 28 | Г***5 | Гайка М6-6g-5915 | |
| 29 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 31 | Ш***8 | Шайба C 6.01-6958 | |
| 32 | Ш***1 | Шайба C.6.01-11371 | |
| 33 | Ш***1 | Шайба C.8.01-11371 | |
| 34 | В***0 | Винт 2-5х2х25-10620 | |
| 35 | В***9 | Винт 4,2х19 | |
| 36 | 6***4 | Держатель | |
| 37 | А***1 | Жиклер | |
| 38 | 1***0 | Моторедуктор | |
| 39 | П***0 | Фильтр приточного воздуха ПВ-470 | |
| 40 | В***4 | Элемент фильтрующий |
