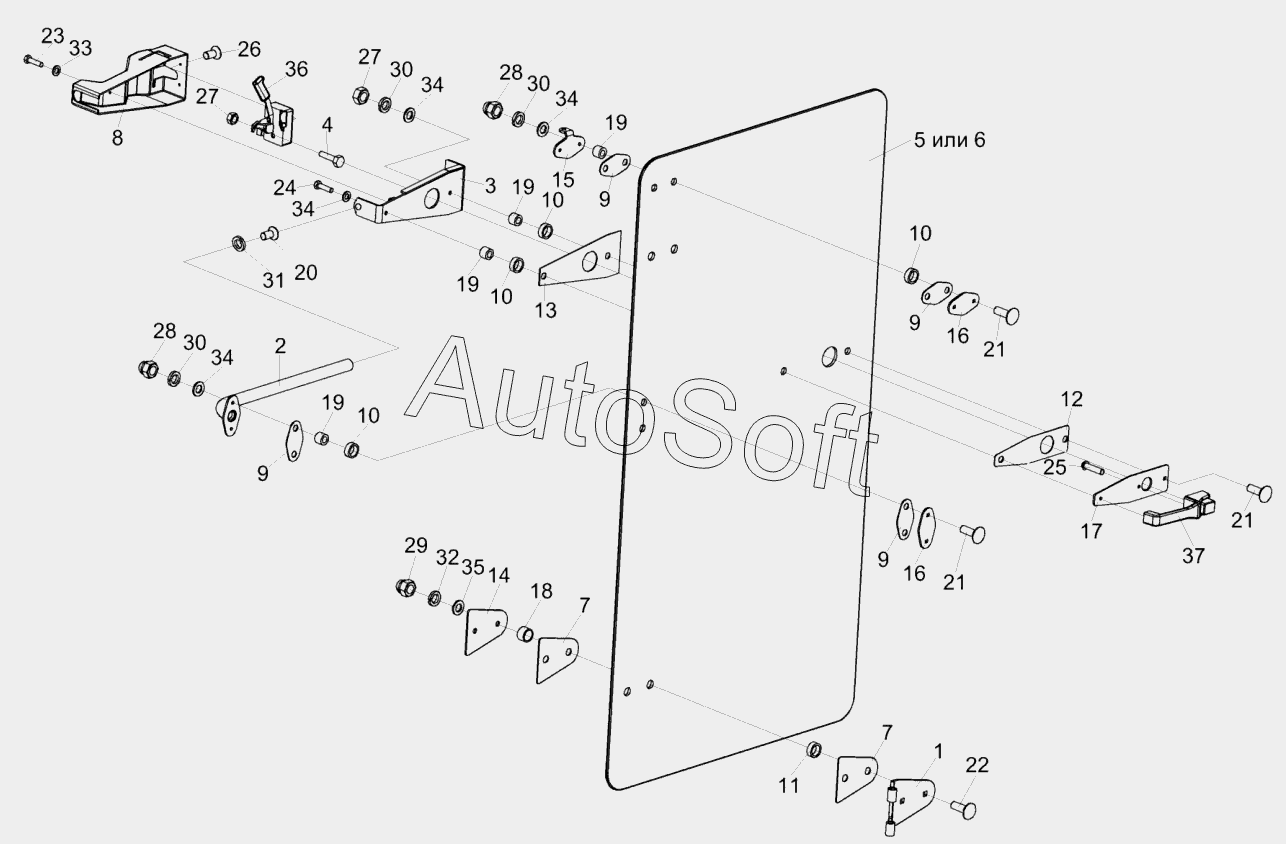

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Дверь КЗК-5-0120390
29
20
21
21
21
22
23
24
25
26
27
27
28
28
19
19
19
19
30
30
30
31
32
33
34
34
34
34
35
36
37
10
10
10
10
1
2
3
4
5
6
7
7
8
9
9
9
9
11
12
13
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-5-0120390 | К***0 | Дверь | |
| 1 | К***0 | Петля | |
| 2 | К***0 | Поручень | |
| 3 | К***0 | Кронштейн | |
| 4 | С***0 | Упор | |
| 5 | К***8 | Стекло | |
| 6 | К***1 | Стекло | |
| 7 | К***1 | Прокладка | |
| 8 | К***6 | Крышка | |
| 9 | К***7 | Прокладка | |
| 10 | К***8 | Втулка | |
| 11 | К***1 | Втулка | |
| 12 | К***9 | Накладка | |
| 13 | К***1 | Накладка | |
| 14 | К***1 | Пластина | |
| 15 | К***2 | Кронштейн | |
| 16 | К***2 | Накладка | |
| 17 | К***3 | Накладка | |
| 18 | К***8 | Втулка | |
| 19 | К***9 | Втулка | |
| 20 | Б***6 | Болт М8-6ех16-7796 | |
| 21 | Б***2 | Болт М6-6ех25-7802 | |
| 22 | Б***2 | Болт М10-6ех30-7802 | |
| 23 | В***3 | Винт В.М4-6ех8-17473 | |
| 24 | В***3 | Винт В.М6-6ех25-17473 | |
| 25 | В***5 | Винт В2.М6-6ех12-17475 | |
| 26 | В***5 | Винт В2.М8-6ех16-17475 | |
| 27 | Г***5 | Гайка М6-6g-5915 | |
| 28 | Г***0 | Гайка М6-6g-11860 | |
| 29 | Г***0 | Гайка М10-6g-11860 | |
| 30 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 33 | Ш***1 | Шайба С.4.01-11371 | |
| 34 | Ш***1 | Шайба С.6.01-11371 | |
| 35 | Ш***1 | Шайба С.10.01-11371 | |
| 36 | 8***1 | Замок | |
| 37 | 8***1 | Ручка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
