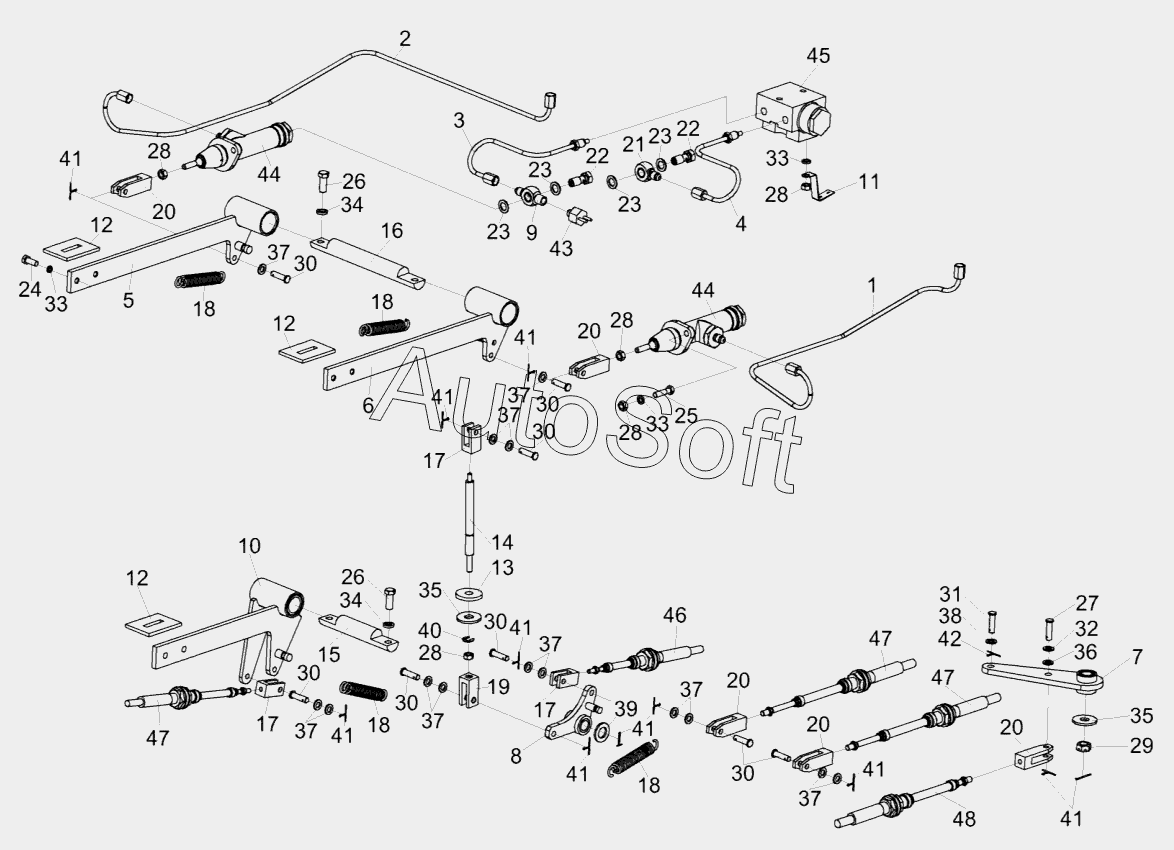

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Рычаги и трубопроводы площадки управления
37
37
37
37
37
37
37
37
25
26
26
27
28
28
28
28
28
29
30
30
30
30
30
30
30
31
32
33
33
33
34
34
35
35
36
24
38
39
40
41
41
41
41
41
41
41
41
41
42
43
44
44
45
46
47
47
47
48
12
12
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
17
17
18
18
18
18
19
20
20
20
20
20
21
22
22
23
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-5-4-0119000 | К***0 | Площадка управления | |
| 1 | К***0 | Трубопровод | |
| 2 | К***0 | Трубопровод | |
| 3 | К***0 | Трубопровод | |
| 4 | К***1 | Трубопровод | |
| 5 | К***0 | Рычаг | |
| 6 | К***1 | Рычаг | |
| 7 | К***0 | Рычаг | |
| 8 | К***А | Рычаг | |
| 9 | К***0 | Угольник | |
| 10 | К***0 | Рычаг | |
| 11 | К***2 | Кронштейн | |
| 12 | К***7 | Уплотнение | |
| 13 | К***6 | Шайба | |
| 14 | К***2 | Тяга | |
| 15 | К***5 | Ось | |
| 16 | К***6 | Ось | |
| 17 | К***1 | Вилка | |
| 18 | У***А | Пружина | |
| 19 | У***4 | Вилка | |
| 20 | У***6 | Вилка | |
| 21 | У***2 | Угольник | |
| 22 | 5***3 | Болт | |
| 23 | 7***5 | Прокладка | |
| 24 | Б***6 | Болт М8-6ex20-7796 | |
| 25 | Б***6 | Болт М8-6eх30-7796 | |
| 26 | Б***6 | Болт М10-6eх25-7796 | |
| 27 | Г***5 | Гайка М6-6g-5915 | |
| 28 | Г***5 | Гайка М8-6g-5915 | |
| 29 | Г***9 | Гайка М12x1,25-6H-5919 | |
| 30 | О***0 | Ось 6-8b12х30-9650 | |
| 31 | О***0 | Ось 6-10b12х36-9650 | |
| 32 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 33 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 35 | Ш***8 | Шайба C 12.01-6958 | |
| 36 | Ш***1 | Шайба C.6.01-11371 | |
| 37 | Ш***1 | Шайба C.8.05-11371 | |
| 38 | Ш***1 | Шайба C.10.05-11371 | |
| 39 | Ш***1 | Шайба C.16.05-11371 | |
| 40 | Ш***8 | Шайба 9.65Г-11648 | |
| 41 | Ш***7 | Шплинт 2х25-397 | |
| 42 | Ш***7 | Шплинт 3,2х32-397 | |
| 43 | В***Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э | |
| 44 | Е***3 | Главный цилиндр | |
| 45 | 3***1 | Регулятор давления | |
| 46 | S***0 | Трос дистанционного управления | |
| 47 | S***0 | Трос дистанционного управления | |
| 48 | S***0 | Трос дистанционного управления |
