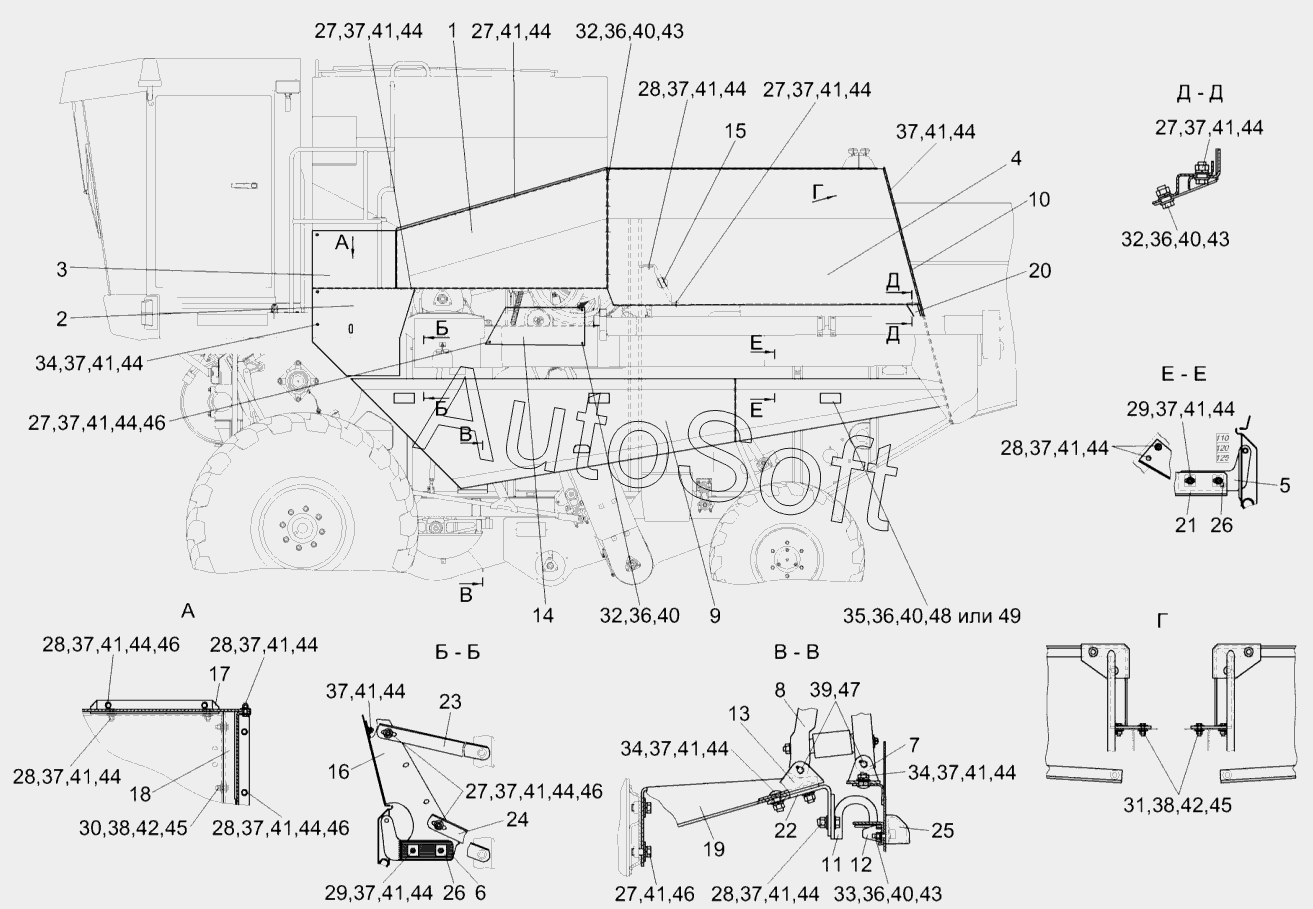

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Установка капотов и ограждения КЗК-5-4-0128000 (лист 1)
38
38
26
26
27
27
27
27
27
27
27
28
28
28
28
28
28
28
29
29
30
31
32
32
32
33
34
34
34
35
36
36
36
36
36
37
37
37
37
37
37
37
37
37
37
37
37
37
37
37
37
37
37
37
25
39
40
40
40
40
40
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
42
42
43
43
43
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
45
45
46
46
46
46
46
47
48
49
13
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-5-4-0128000 | К***0 | Установка капотов и ограждения | |
| 1 | К***0 | Панель | |
| 2 | К***0 | Панель | |
| 3 | К***0 | Панель | |
| 4 | К***0 | Панель | |
| 5 | К***0 | Кронштейн | |
| 6 | К***1 | Кронштейн | |
| 7 | К***0 | Кронштейн | |
| 8 | К***0 | Механизм фиксации | |
| 9 | К***0 | Капот | |
| 10 | К***0 | Панель | |
| 11 | К***0 | Зацеп | |
| 12 | К***0 | Замок | |
| 13 | К***5 | Кронштейн | |
| 14 | К***1 | Ограждение | |
| 15 | К***А | Раскос | |
| 16 | К***9 | Кронштейн | |
| 17 | К***4 | Уголок | |
| 18 | К***5 | Кронштейн | |
| 19 | К***7 | Кронштейн | |
| 20 | К***7 | Обечайка | |
| 21 | К***3 | Кронштейн | |
| 22 | К***1 | Кронштейн | |
| 23 | К***5 | Уголок | |
| 24 | К***2 | Уголок | |
| 25 | К***5 | Рукоятка | |
| 26 | К***6 | Пластина | |
| 27 | Б***6 | Болт М8-6ex20-7796 | |
| 28 | Б***6 | Болт М8-6ex25-7796 | |
| 29 | Б***6 | Болт М8-6eх30-7796 | |
| 30 | Б***6 | Болт М10-6eх25-7796 | |
| 31 | Б***6 | Болт М10-6ex30-7796 | |
| 32 | Б***8 | Болт М6-6eх20-7798 | |
| 33 | Б***2 | Болт М6-6ex25-7802 | |
| 34 | Б***2 | Болт М8-6eх20-7802 | |
| 35 | В***3 | Винт B.М6-6ex16-17473 | |
| 36 | Г***5 | Гайка М6-6g-5915 | |
| 37 | Г***5 | Гайка М8-6g-5915 | |
| 38 | Г***5 | Гайка М10-6g-5915 | |
| 39 | О***0 | Ось 6-8b12х45-9650 | |
| 40 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 41 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 43 | Ш***8 | Шайба C 6.01-6958 | |
| 44 | Ш***8 | Шайба C 8.01-6958 | |
| 45 | Ш***8 | Шайба C 10.01-6958 | |
| 46 | Ш***1 | Шайба C.8.01-11371 | |
| 47 | Ш***7 | Шплинт 2х18-397 | |
| 48 | 3***1 | Световозвращатель | |
| 49 | К***А | Световозвращатель |
