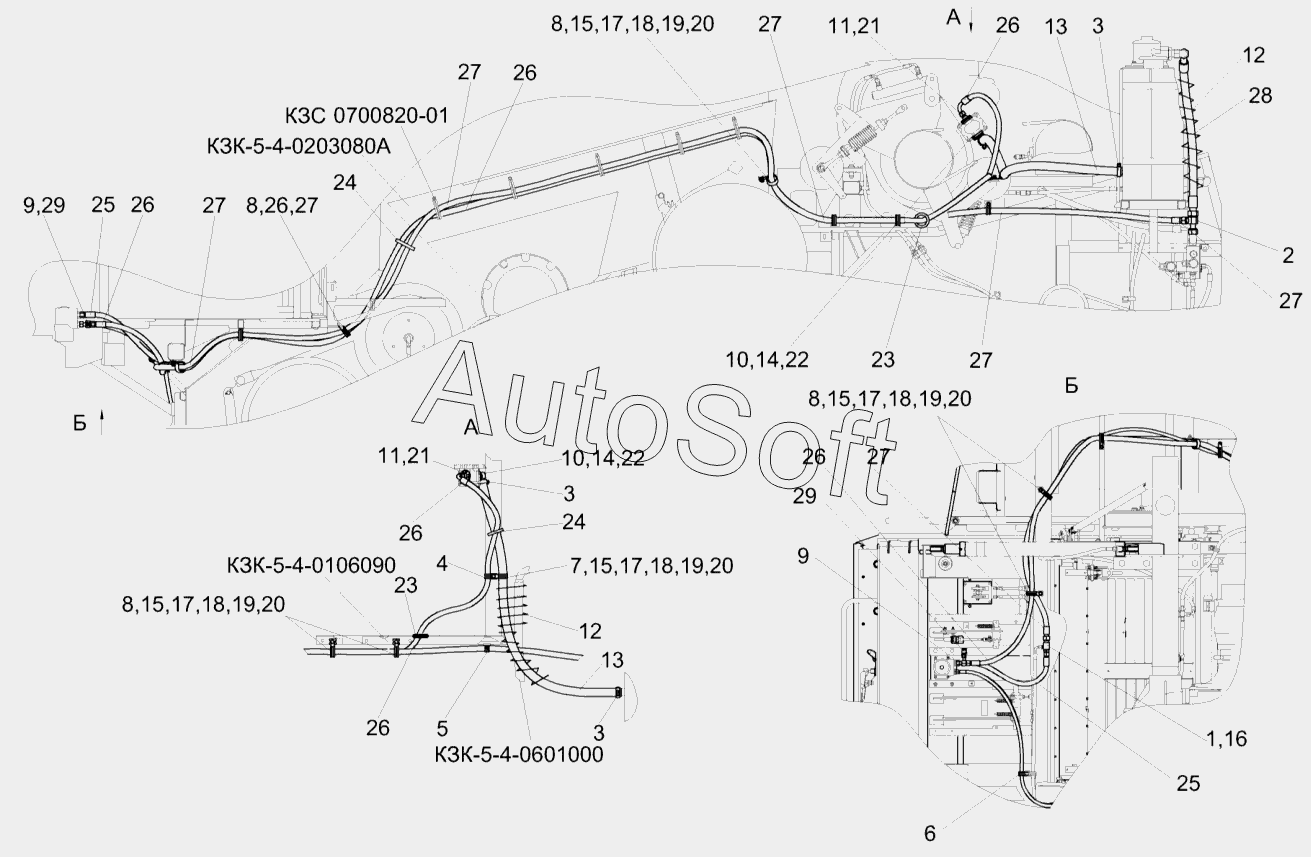

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Гидросистема рулевого управления КЗК-5-4-0603000 (лист 1)
15
15
15
15
29
29
28
27
27
27
27
27
27
27
26
26
26
26
26
26
26
25
25
24
24
23
23
22
22
21
21
20
20
20
20
19
19
19
19
18
18
18
18
17
17
17
17
16
14
14
13
13
12
12
11
11
10
10
9
9
8
8
8
8
7
6
5
4
3
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-5-4-0603000 | К***0 | Гидросистема рулевого управления | |
| 1 | К***0 | Тройник | |
| 2 | К***0 | Тройник | |
| 3 | А***0 | Хомут стяжной | |
| 4 | К***2 | Хомут | |
| 5 | К***3 | Хомут | |
| 6 | К***4 | Хомут | |
| 7 | К***6 | Хомут | |
| 8 | К***8 | Хомут | |
| 9 | К***0 | Тройник | |
| 10 | У***0 | Угольник | |
| 11 | К***5 | Фланец | |
| 12 | О***3 | Оплетка | |
| 13 | Р***5 | Рукав | |
| 14 | У***7 | Полуфланец | |
| 15 | Б***2 | Болт М8-6eх20-7802 | |
| 16 | Г***6 | Гайка М20x1,5-6g-2526 | |
| 17 | Г***5 | Гайка М8-6g-5915 | |
| 18 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 19 | Ш***1 | Шайба C.8.01-11371 | |
| 20 | Ш***1 | Шайба C.10.01-11371 | |
| 21 | К***3 | Кольцо 017-021-25-2-2-18829/9833 | |
| 22 | К***3 | Кольцо 019-023-25-2-2-18829/9833 | |
| 23 | 5***9 | Втулка | |
| 24 | Л***а | Лента стяжная зубчатая | |
| 25 | Р***0 | Рукав высокого давления | |
| 26 | Р***° | Рукав высокого давления | |
| 27 | Р***0 | Рукав высокого давления | |
| 28 | Р***° | Рукав высокого давления | |
| 29 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) |
