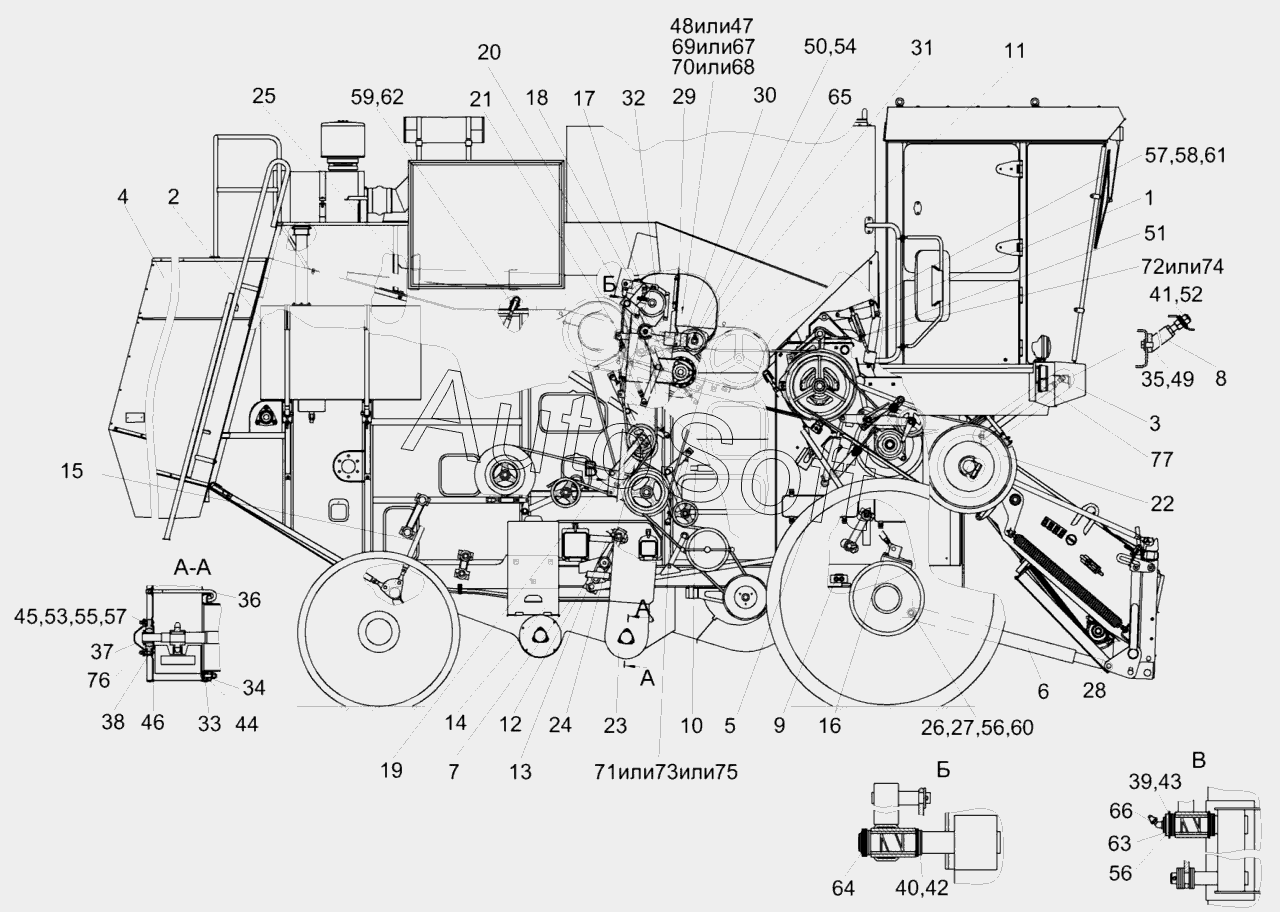

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Молотилка самоходная КЗК-5-4-0100000 (вид справа)
49
58
57
57
56
56
55
54
53
52
51
50
59
48
47
46
45
44
43
42
41
40
68
77
76
75
74
73
72
71
70
69
39
67
66
65
64
63
62
61
60
10
19
18
17
16
15
14
13
12
11
20
9
8
7
6
5
4
3
2
1
29
38
37
36
35
34
33
32
31
30
28
27
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-5-4-0100000 | К***0 | Молотилка самоходная | |
| 1 | К***0 | Опора | |
| 2 | К***0 | Установка топливного оборудования | |
| 3 | К***0 | Установка бампера | |
| 4 | К***0 | Установка капотa | |
| 5 | К***0 | Гидросистема силовых гидроцилиндров | |
| 6 | К***0 | Гидроцилиндр навески | |
| 7 | К***0 | Гидросистема рулевого управления | |
| 8 | К***0 | Стяжка | |
| 9 | К***0 | Установка тросов управления КПП | |
| 10 | К***0 | Установка троса ГСТ | |
| 11 | К***0 | Привод горизонтального шнека | |
| 12 | К***0 | Обод | |
| 13 | К***0 | Хомут | |
| 14 | К***А | Ящик аккумуляторный | |
| 15 | К***1 | Стяжка | |
| 16 | К***3 | Тяга | |
| 17 | К***А | Пружина | |
| 18 | К***0 | Рычаг | |
| 19 | К***0 | Рычаг | |
| 20 | К***0 | Рычаг | |
| 21 | К***0 | Пружина | |
| 22 | К***0 | Привод наклонной камеры | |
| 23 | К***1 | Элеватор зерновой | |
| 24 | К***А | Пружина | |
| 25 | К***1 | Кронштейн | |
| 26 | К***3 | Ось | |
| 27 | К***3 | Шайба | |
| 28 | К***1 | Шайба | |
| 29 | К***2 | Прокладка | |
| 30 | К***2 | Кронштейн | |
| 31 | К***А | Звездочка | |
| 32 | К***8 | Кронштейн | |
| 33 | А***2 | Втулка | |
| 34 | К***В | Втулка | |
| 35 | К***А | Шайба | |
| 36 | К***2 | Захват | |
| 37 | К***Б | Крышка | |
| 38 | К***5 | Корпус подшипника | |
| 39 | К***6 | Прокладка | |
| 40 | К***1 | Шайба регулировочная | |
| 41 | К***1 | Шайба | |
| 42 | П***2 | Шайба | |
| 43 | П***1 | Шайба | |
| 44 | К***4 | Шайба | |
| 45 | К***6 | Болт | |
| 46 | К***Б | Крышка | |
| 47 | Ц***6 | Цепь 12 А-1 | |
| 48 | Ц***5 | Цепь | |
| 49 | Б***6 | Болт М16x1,5-6ex30-7796 | |
| 50 | В***5 | Винт B.М10-6ex30-1485 | |
| 51 | Г***6 | Гайка М16x1,5-6g-2526 | |
| 52 | Г***6 | Гайка М20x1,5-6g-2526 | |
| 53 | Г***5 | Гайка М8-6g-5915 | |
| 54 | Г***5 | Гайка М10-6g-5915 | |
| 55 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 56 | Ш***9 | Шайба 25.01-9649 | |
| 57 | Ш***1 | Шайба C.8.01-11371 | |
| 58 | Ш***7 | Шплинт 2Х16-397 | |
| 59 | Ш***7 | Шплинт 5x36-397 | |
| 60 | Ш***7 | Шплинт 5x45-397 | |
| 61 | О***0 | Ось 6-8 b12Х30.10кп.Ц9.хр-9650 | |
| 62 | О***0 | Ось 6-20 b12Х65.10кп.Ц9.хр-9650 | |
| 63 | К***2 | Кольцо В25-13942 | |
| 64 | К***2 | Кольцо В30-13942 | |
| 65 | 8***0 | Шпонка 8x7x36-23360 | |
| 66 | 2***3 | Масленка 2.2.45.Ц6-19853 | |
| 67 | З***о | Звено к цепи | |
| 68 | З***о | Звено к цепи | |
| 69 | З***о | Звено к цепи | |
| 70 | З***о | Звено к цепи | |
| 71 | H***0 | Ремень | |
| 72 | 4***2 | Ремень | |
| 73 | B***i | Ремень | |
| 74 | 4***a | Ремень | |
| 75 | B***w | Ремень | |
| 76 | 1***7 | Подшипник | |
| 77 | 3***1 | Световозвращатель 3222.3731 |
