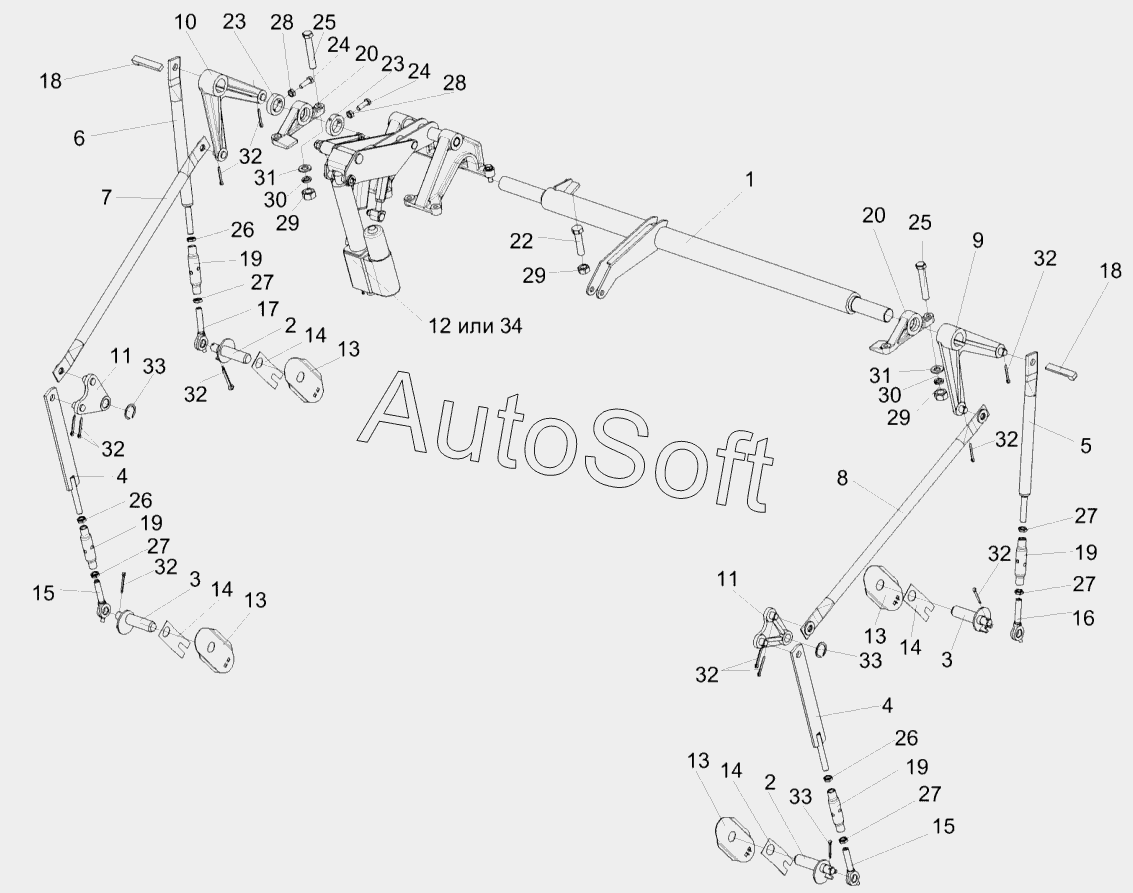

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-7-0115000 | К***0 | Механизм подъема подбарабанья | |
| КЗК0115040 | К***0 | Стяжка | |
| КЗК0115060А-02 | К***2 | Стяжка | |
| КЗК0115060А-03 | К***3 | Стяжка | |
| 1 | К***0 | Вал торсионный | |
| 2 | К***0 | Фиксатор | |
| 3 | К***1 | Фиксатор | |
| 4 | К***0 | Тяга | |
| 5 | К***А | Тяга | |
| 6 | К***1 | Тяга | |
| 7 | К***2 | Тяга | |
| 8 | К***3 | Тяга | |
| 9 | К***0 | Рычаг | |
| 10 | К***0 | Рычаг | |
| 11 | К***0 | Рычаг | |
| 12 | К***0 | Электромеханизм подбарабанья | |
| 13 | К***9 | Щиток | |
| 14 | К***1 | Прижим | |
| 15 | К***3 | Тяга | |
| 16 | К***6 | Тяга | |
| 17 | К***1 | Тяга | |
| 18 | К***5 | Шпонка | |
| 19 | К***2 | Втулка | |
| 20 | К***6 | Опора | |
| 22 | К***3 | Упор | |
| 23 | К***5 | Кольцо установочное | |
| 24 | Б***6 | Болт М8-6ex25-7796 | |
| 25 | Б***6 | Болт М12-6eх70-7796 | |
| 26 | Г***6 | Гайка М16x1,5-6g-2526 | |
| 27 | Г***6 | Гайка М16x1,5LH-6g-2526 | |
| 28 | Г***5 | Гайка М8-6g-5915 | |
| 29 | Г***5 | Гайка М12-6g-5915 | |
| 30 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 31 | Ш***1 | Шайба C.12.01-11371 | |
| 32 | Ш***7 | Шплинт 4х32-397 | |
| 33 | К***0 | Кольцо В25-13940 | |
| 34 | М***6 | Электромеханизм |
