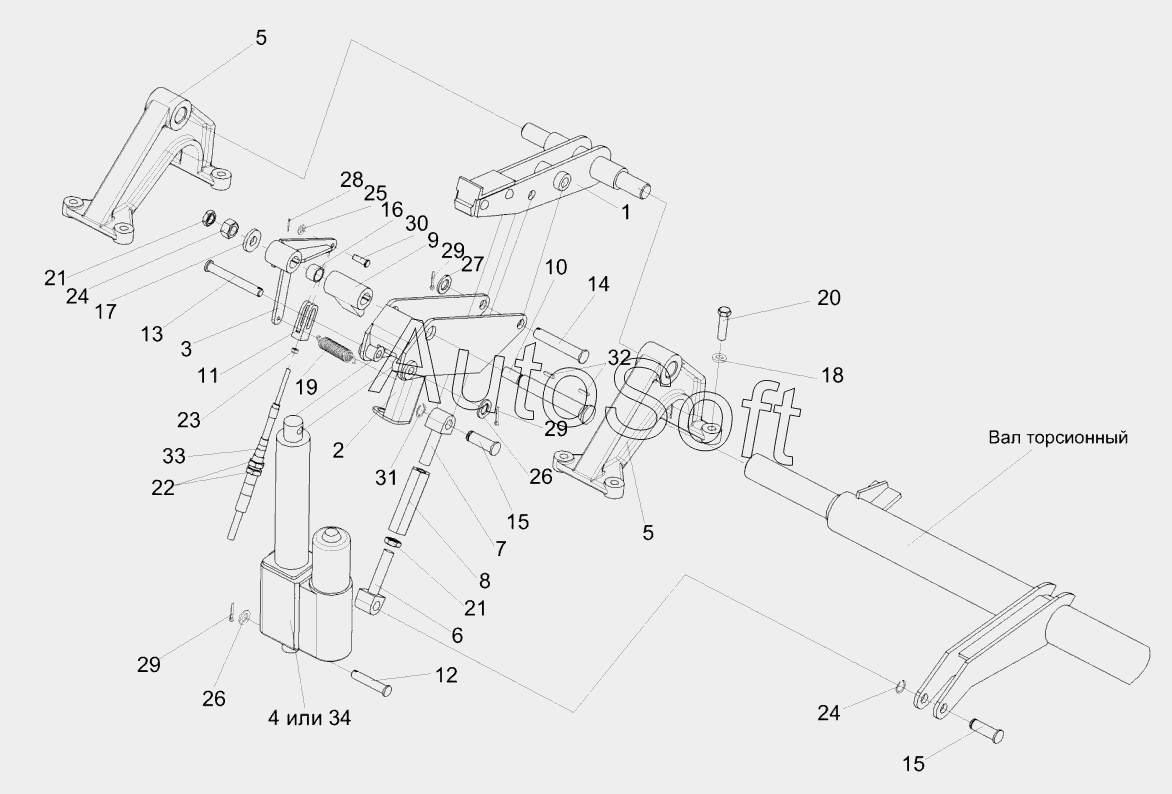

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Механизм подъема подбарабанья КЗК-7-0115000 (установка электромеханизма)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
23
24
24
25
26
26
27
28
29
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0115110 | К***0 | Тяга | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Рычаг | |
| 3 | К***0 | Рычаг | |
| 4 | К***0 | Электромеханизм подбарабанья | |
| 5 | К***7 | Опора | |
| 6 | К***9 | Зацеп | |
| 7 | К***1 | Зацеп | |
| 8 | К***1 | Стяжка | |
| 9 | К***4 | Собачка | |
| 10 | К***5 | Ось | |
| 11 | К***1 | Вилка | |
| 12 | К***7 | Ось | |
| 13 | К***1 | Ось | |
| 14 | К***8 | Ось | |
| 15 | К***9 | Палец | |
| 16 | К***1 | Втулка | |
| 17 | К***А | Шайба | |
| 18 | У***7 | Шайба | |
| 19 | У***6 | Пружина | |
| 20 | Б***6 | Болт М12-6eх45-7796 | |
| 21 | Г***6 | Гайка М16x1,5-6g-2526 | |
| 22 | Г***6 | Гайка М16x1,5-6g-2526 | |
| 23 | Г***5 | Гайка М8-6g-5915 | |
| 24 | Г***5 | Гайка М16x1,5-6g-5915 | |
| 25 | Ш***1 | Шайба С.8.01-11371 | |
| 26 | Ш***1 | Шайба C.12.01-11371 | |
| 27 | Ш***1 | Шайба C.16.01-11371 | |
| 28 | Ш***7 | Шплинт 2х16-397 | |
| 29 | Ш***7 | Шплинт 4х22-397 | |
| 30 | О***0 | Ось 6-8b12х30-9650 | |
| 31 | К***0 | Кольцо В16-13940 | |
| 32 | 6***0 | Шпонка 6х6х25-23360 | |
| 33 | 1***0 | Трос дистанционного управления | |
| 34 | М***6 | Электромеханизм |
