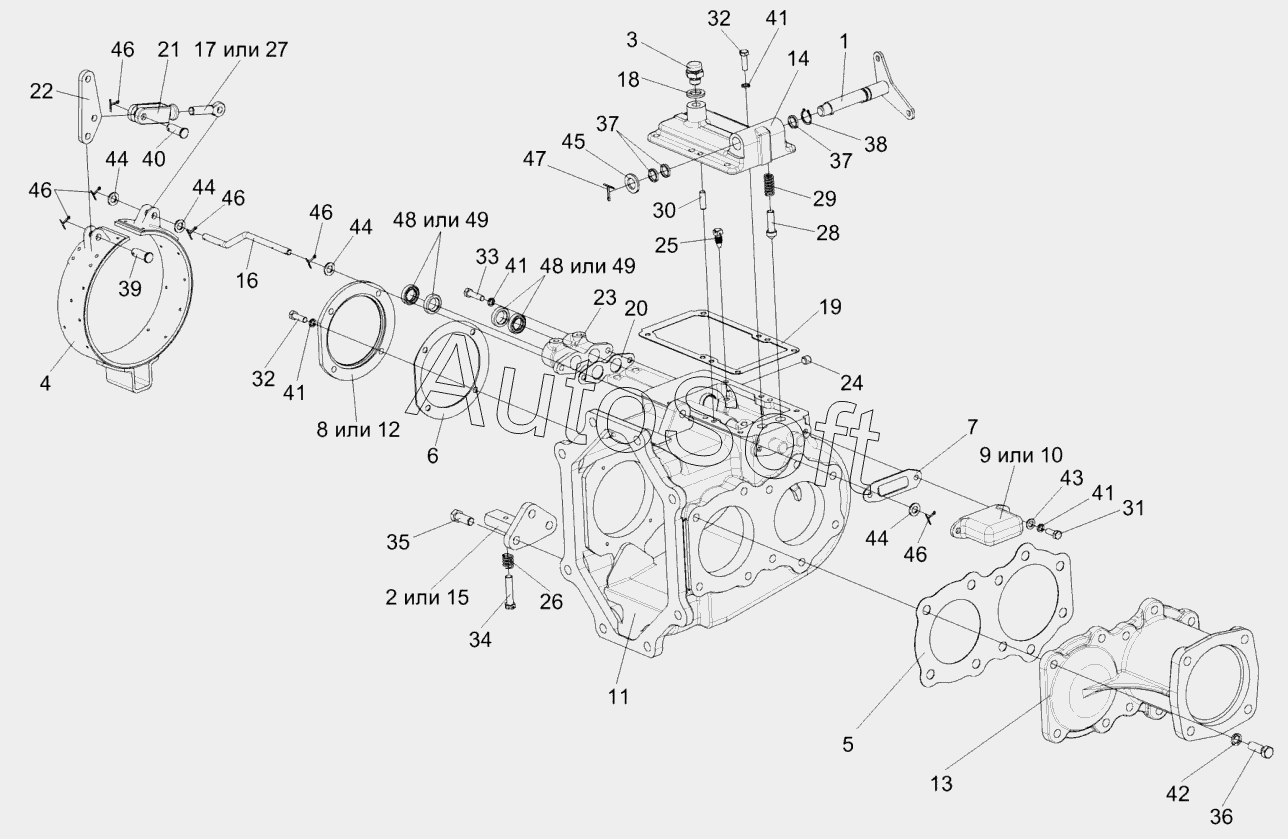

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Коробка передач КЗК 0107050 (лист 1)
38
26
27
28
29
30
31
32
32
33
34
35
36
37
37
25
39
40
41
41
41
41
42
43
44
44
44
44
45
46
46
46
46
46
47
48
48
49
49
13
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0107050 | К***0 | Коробка передач | |
| 1 | К***А | Валик | |
| 2 | К***0 | Палец тормоза | |
| 3 | Р***0 | Сапун | |
| 4 | 5***6 | Лента тормоза | |
| 5 | К***1 | Прокладка стакана | |
| 6 | К***А | Прокладка | |
| 7 | К***4 | Прокладка крышки штока | |
| 8 | К***7 | Крышка подшипника | |
| 9 | К***9 | Крышка | |
| 10 | К***1 | Крышка | |
| 11 | К***А | Корпус коробки | |
| 12 | К***А | Крышка подшипника | |
| 13 | К***8 | Стакан | |
| 14 | К***1 | Крышка | |
| 15 | К***5 | Палец тормоза | |
| 16 | К***1 | Ось | |
| 17 | К***2 | Ушко | |
| 18 | Р***2 | Прокладка | |
| 19 | 0***А | Прокладка | |
| 20 | 0***9 | Прокладка | |
| 21 | 2***1 | Вилка | |
| 22 | 4***А | Рычаг | |
| 23 | 5***А | Кронштейн | |
| 24 | 6***0 | Пробка | |
| 25 | 6***Б | Болт штока | |
| 26 | 6***А | Пружина | |
| 27 | 6***4 | Ушко | |
| 28 | 6***А | Фиксатор | |
| 29 | 6***6 | Пружина | |
| 30 | 6***7 | Штифт | |
| 31 | Б***6 | Болт М8-6ех20-7796 | |
| 32 | Б***6 | Болт М8-6ех25-7796 | |
| 33 | Б***6 | Болт М8-6ех30-7796 | |
| 34 | Б***6 | Болт 3М10-6ех45-7796 | |
| 35 | Б***6 | Болт М12-6ех30-7796 | |
| 36 | Б***6 | Болт М12-6ех35-7796 | |
| 37 | К***3 | Кольцо 016-020-25-2-2-18829/9833 | |
| 38 | К***2 | Кольцо В20-13942 | |
| 39 | О***0 | Ось 6-10 b12х30-9650 | |
| 40 | О***0 | Ось 6-10b12х32-9650 | |
| 41 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 43 | Ш***1 | Шайба 8.01-11371 | |
| 44 | Ш***1 | Шайба 10.01-11371 | |
| 45 | Ш***1 | Шайба 16.01-11371 | |
| 46 | Ш***7 | Шплинт 2,5х18-397 | |
| 47 | Ш***7 | Шплинт 3,2х25-397 | |
| 48 | B***7 | Манжета | |
| 49 | C***G | Манжета CR 19х30х7 HMS5 RG |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
