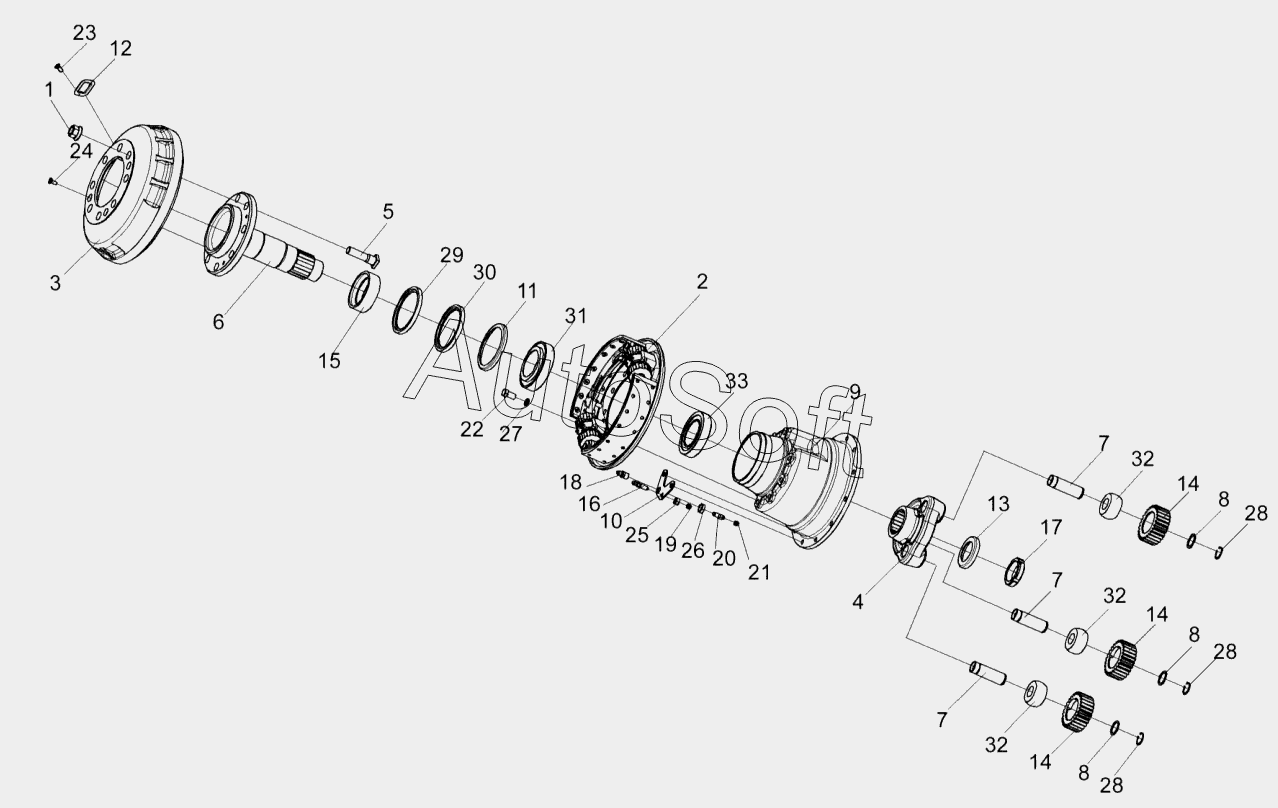

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Редуктор бортовой КЗК 0107070-01
1
2
3
4
5
6
7
7
7
8
8
8
9
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
29
30
31
32
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0107070-01 | К***1 | Редуктор бортовой | |
| КЗК0107090 | К***0 | Барабан с осью | |
| КЗК0107110 | К***0 | Водило | |
| 1 | У***2 | Гайка | |
| 2 | 5***1 | Тормоз правый | |
| 3 | К***2 | Барабан | |
| 4 | К***1 | Водило | |
| 5 | К***5 | Болт | |
| 6 | К***6 | Ось | |
| 7 | К***А | Ось | |
| 8 | 4***8 | Кольцо | |
| 9 | 5***А | Корпус редуктора | |
| 10 | 5***9 | Кронштейн | |
| 11 | 5***3 | Чашка | |
| 12 | 5***0 | Крышка | |
| 13 | 5***А | Шайба | |
| 14 | 5***А | Сателлит | |
| 15 | 5***8 | Втулка | |
| 16 | 5***1 | Штуцер переходной | |
| 17 | 5***А | Гайка | |
| 18 | 5***7 | Штуцер переходной | |
| 19 | 7***Б | Колпак | |
| 20 | 7***1 | Клапан | |
| 21 | 0***6 | Заглушка | |
| 22 | Б***6 | Болт М16-6ех30-7796 | |
| 23 | В***3 | Винт В.М6-6ех12-17473 | |
| 24 | В***5 | Винт В2М10-6ех22-17475 | |
| 25 | Г***5 | Гайка М12x1,25-6g-5915 | |
| 26 | Г***6 | Гайка М18x1,5-6g-5916 | |
| 27 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 28 | К***2 | Кольцо В35-13942 | |
| 29 | 1***2 | Манжета 1.2-120х150-1-8752 | |
| 30 | 2***2 | Манжета 2.2-120х150-1-8752 | |
| 31 | 7***5 | Подшипник 7517А-27365 | |
| 32 | 9***7 | Подшипник | |
| 33 | 7***5 | Подшипник 7516А-27365 |
