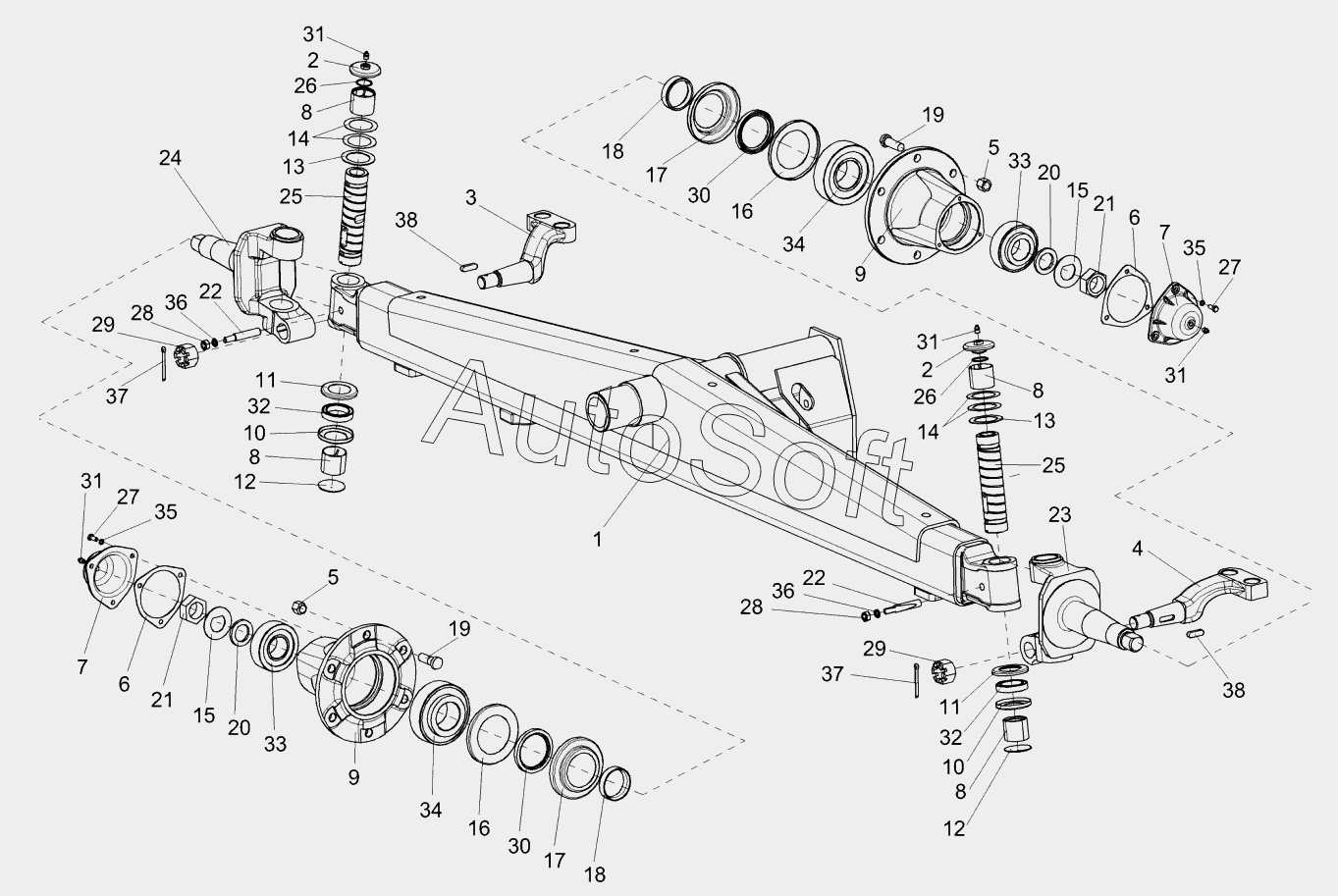

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Мост управляемых колес КЗК 0109000 (лист 1)
28
28
18
18
19
19
20
20
21
21
22
22
23
24
25
25
26
26
27
27
17
17
29
29
30
30
31
31
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
7
7
1
2
2
3
4
5
5
6
6
8
8
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0109000 | К***0 | Мост управляемыx колес | |
| РСМ10.02.02.130 | Р***0 | Сальник с обоймой | |
| РСМ10.02.02.190-02 | Р***2 | Кулак поворотный | |
| РСМ10.02.02.190-03 | Р***3 | Кулак поворотный | |
| УЭС0109050 | У***0 | Ступица | |
| 1 | К***0 | Балка моста | |
| 2 | Р***А | Крышка | |
| 3 | К***2 | Рычаг | |
| 4 | К***3 | Рычаг | |
| 5 | Н***4 | Гайка | |
| 6 | Р***1 | Прокладка | |
| 7 | У***1 | Крышка | |
| 8 | Р***2 | Втулка шкворня поворотного кулака | |
| 9 | Р***В | Ступица | |
| 10 | Р***8 | Обойма подшипника | |
| 11 | Р***А | Колпак подшипника | |
| 12 | Р***1 | Заглушка | |
| 13 | Р***А | Шайба | |
| 14 | Р***А | Шайба | |
| 15 | Р***7 | Шайба | |
| 16 | Р***5 | Кольцо упорное | |
| 17 | Р***6 | Обойма | |
| 18 | Р***А | Кольцо сальника | |
| 19 | Р***6 | Болт колеса | |
| 20 | Р***Б | Втулка | |
| 21 | Р***А | Гайка | |
| 22 | Р***5 | Клин шкворня | |
| 23 | Р***2 | Кулак поворотный | |
| 24 | Р***3 | Кулак поворотный | |
| 25 | Р***5 | Шкворень | |
| 26 | У***8 | Кольцо | |
| 27 | Б***6 | Болт М8-6ех20-7796 | |
| 28 | Г***5 | Гайка М12-6g-5915 | |
| 29 | Г***1 | Гайка УЭС 0109611 | |
| 30 | 1***2 | Манжета 1.2-75х100-1-8752 | |
| 31 | 1***3 | Масленка | |
| 32 | 8***2 | Подшипник 8110-7872 | |
| 33 | 7***5 | Подшипник | |
| 34 | 7***5 | Подшипник 7613А-27365 | |
| 35 | Ш***1 | Шайба 8Т.65Г-6401 | |
| 36 | Ш***1 | Шайба 12Т.65Г-6401 | |
| 37 | Ш***7 | Шплинт 6,3х63-397 | |
| 38 | 1***0 | Шпонка 12х8х40-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
