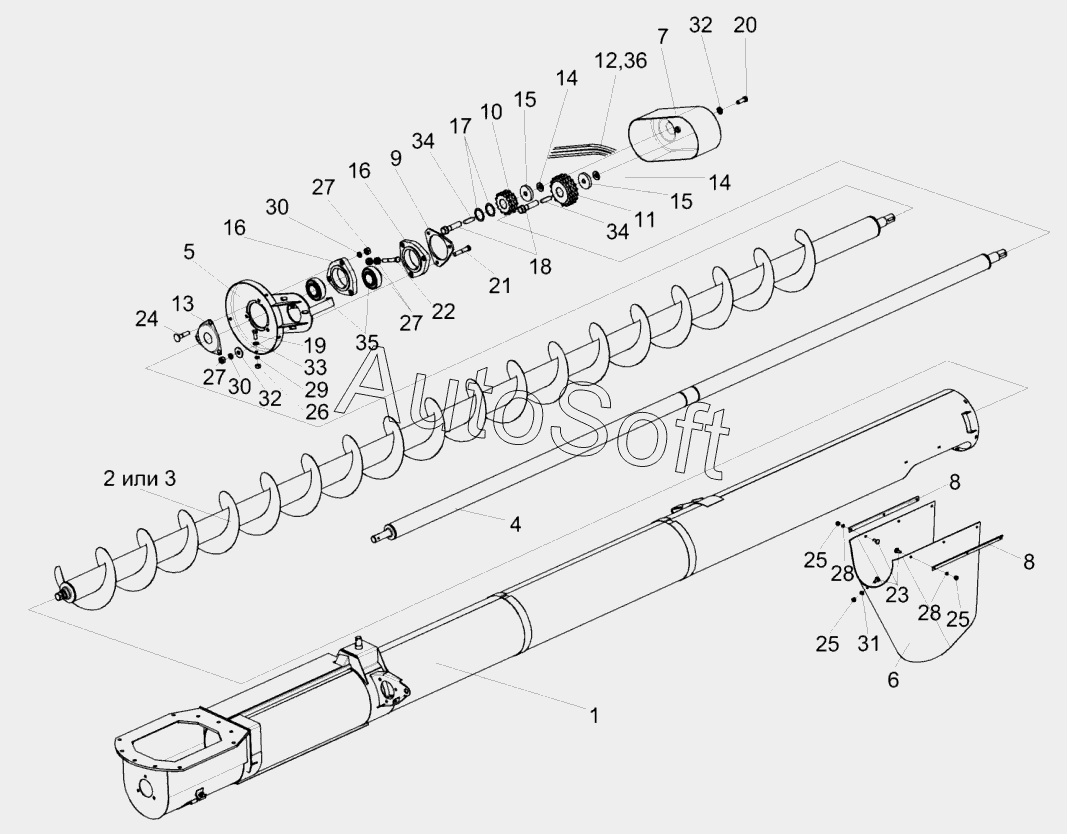

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Шнек выгрузной КЗК-8-0206000-01 (лист 1)
28
28
19
20
21
22
23
24
25
25
25
26
27
27
27
18
29
30
30
31
32
32
33
34
34
35
36
9
1
2
3
4
5
6
7
8
8
10
11
12
13
14
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-0206000-01 | К***1 | Шнек выгрузной | |
| 1 | К***1 | Кожух | |
| 2 | К***0 | Шнек выгрузной | |
| 3 | К***А | Шнек выгрузной | |
| 4 | К***А | Вал | |
| 5 | К***А | Крышка | |
| 6 | К***1 | Фартук | |
| 7 | К***3 | Щиток | |
| 8 | К***5 | Планка | |
| 9 | К***8 | Вставка | |
| 10 | К***2 | Звездочка | |
| 11 | К***4 | Звездочка | |
| 12 | Ц***5 | Цепь 2ПР-19,05-7500 | |
| 13 | К***1 | Крышка | |
| 14 | К***1 | Шайба пружинная | |
| 15 | К***7 | Шайба | |
| 16 | К***1 | Корпус подшипника | |
| 17 | К***9 | Шайба регулировочная | |
| 18 | У***5 | Болт | |
| 19 | Б***6 | Болт М8-6ex20-7796 | |
| 20 | Б***6 | Болт М10-6eх25-7796 | |
| 21 | Б***6 | Болт М10-6ex50-7796 | |
| 22 | Б***6 | Болт М10-6ex60-7796 | |
| 23 | Б***2 | Болт М6-6eх16-7802 | |
| 24 | Б***2 | Болт М10-6gХ45-7802 | |
| 25 | Г***5 | Гайка М6-6g-5915 | |
| 26 | Г***5 | Гайка М8-6g-5915 | |
| 27 | Г***5 | Гайка М10-6g-5915 | |
| 28 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 31 | Ш***8 | Шайба C 6.01-6958 | |
| 32 | Ш***8 | Шайба C 10.01-6958 | |
| 33 | Ш***1 | Шайба C.8.01-11371 | |
| 34 | 1***0 | Шпонка 10Х8Х36-23360 | |
| 35 | 1***7 | Подшипник | |
| 36 | С***0 | Звено |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
