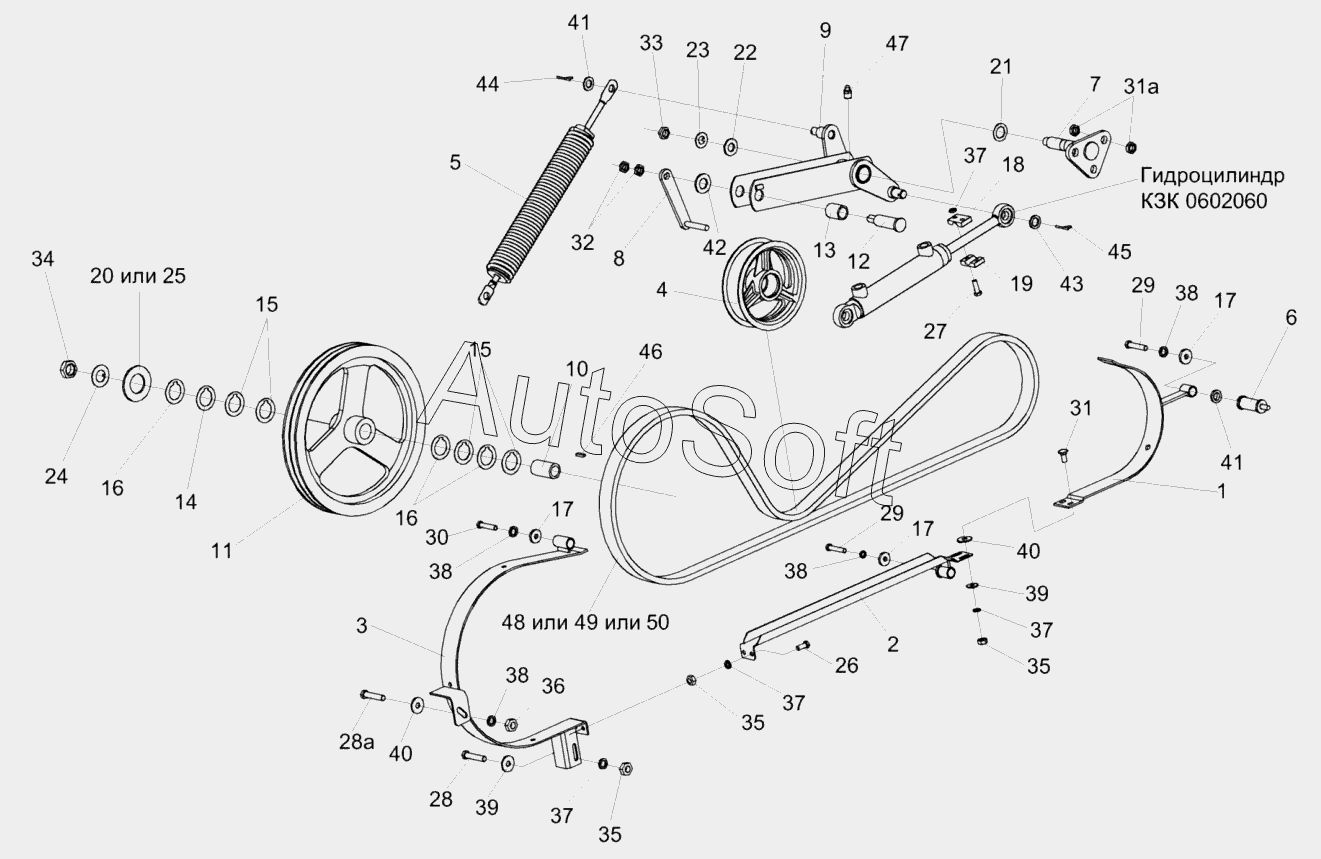

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Привод горизонтального шнека КЗК-10-0221000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
28а
29
29
30
31
31а
32
33
34
35
35
35
36
37
37
37
37
38
38
38
38
39
39
40
40
41
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0221000 | К***0 | Привод горизонтального шнека | |
| 1 | К***0 | Щиток | |
| 10 | К***9 | Втулка | |
| 11 | К***Б | Шкив | |
| 12 | К***А | Палец | |
| 13 | К***А | Втулка | |
| 14 | К***А | Шайба | |
| 15 | К***1 | Шайба | |
| 16 | К***2 | Шайба | |
| 17 | К***7 | Шайба | |
| 18 | К***1 | Ограничитель | |
| 19 | К***2 | Ограничитель | |
| 2 | К***0 | Щиток | |
| 20 | К***1 | Шайба | |
| 21 | К***8 | Шайба специальная | |
| 22 | П***4 | Шайба | |
| 23 | П***5 | Шайба | |
| 24 | П***1 | Шайба специальная | |
| 25 | П***А | Шайба | |
| 26 | Б***6 | Болт М8-6ex20-7796 | |
| 27 | Б***6 | Болт М8-6ex25-7796 | |
| 28 | Б***6 | Болт М8-6eх30-7796 | |
| 28а | Б***6 | Болт М10-6eх40-7796 | |
| 29 | Б***6 | Болт М10-6ex50-7796 | |
| 3 | К***0 | Щиток | |
| 30 | Б***6 | Болт М10-6ex75-7796 | |
| 31 | Б***2 | Болт М8-6eх20-7802 | |
| 31а | Г***6 | Гайка М16x1,5-6g-2526 | |
| 32 | Г***6 | Гайка М16-6g-2526 | |
| 33 | Г***6 | Гайка М18x1,5-6g-2526 | |
| 34 | Г***6 | Гайка М27х2-6g-2526 | |
| 35 | Г***5 | Гайка М8-6g-5915 | |
| 36 | Г***5 | Гайка М10-6g-5915 | |
| 37 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 39 | Ш***8 | Шайба С8.01-6958 | |
| 4 | К***Б | Ролик | |
| 40 | Ш***8 | Шайба С10.01-6958 | |
| 41 | Ш***1 | Шайба С.16.01-11371 | |
| 42 | Ш***1 | Шайба С.24.01-11371 | |
| 43 | Ш***9 | Шайба 20.01-9649 | |
| 44 | Ш***7 | Шплинт 4х22-397 | |
| 45 | Ш***7 | Шплинт 5х32-397 | |
| 46 | 1***0 | Шпонка 10х8х63-23360 | |
| 47 | 1***3 | Масленка | |
| 48 | 2***a | Ремень | |
| 49 | 2***A | Ремень | |
| 5 | К***Б | Пружина | |
| 50 | 2***A | Ремень | |
| 6 | К***0 | Перgходник | |
| 7 | К***А | Опора | |
| 8 | К***0 | Подъемник | |
| 9 | К***0 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
