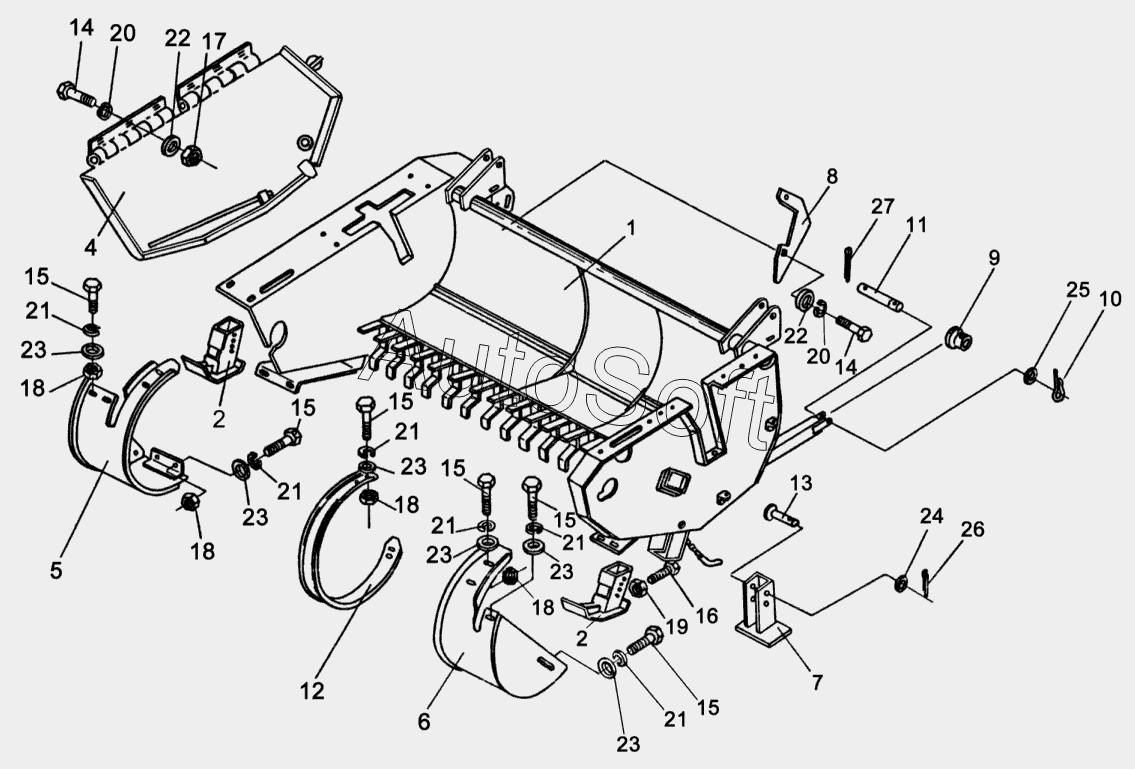

Каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40 (2008). Рама подборщика с ограждениями
1
2
2
4
5
6
7
8
9
10
11
12
13
14
14
15
15
15
15
15
15
16
17
18
18
18
18
19
20
20
21
21
21
21
21
21
22
22
23
23
23
23
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***А | Рама | |
| 2 | К***Б | Башмак | |
| 4 | К***Б | Ограждение правое | |
| 5 | К***Б | Скат правый | |
| 6 | К***Б | Скат левый | |
| 7 | К***Б | Стойка | |
| 8 | П***0 | Щиток | |
| 9 | П***А | Ролик | |
| 10 | А***1 | Шплинт | |
| 11 | П***А | Ось ролика | |
| 12 | К***А | Скат | |
| 13 | К***А | Ось | |
| 14 | Б***6 | Болт М8-6ех20-7796 | |
| 15 | Б***6 | Болт М10-6ех25-7796 | |
| 16 | Б***6 | Болт | |
| 17 | Г***5 | Гайка М8-6G-5915 | |
| 18 | Г***5 | Гайка М10-6G-5915 | |
| 19 | Г***5 | Гайка М12-6G-5915 | |
| 20 | В***0 | Кольцо В30-9650 | |
| 21 | Ш***2 | Шайба 8.65Г-6402 | |
| 22 | Ш***2 | Шайба 10.65Г-6402 | |
| 23 | Ш***1 | Шайба 8.01-11371 | |
| 24 | Ш***1 | Шайба 10.01-11371 | |
| 25 | Ш***1 | Шайба 20.01-11371 | |
| 26 | Ш***7 | Шплинт 4х32-397 | |
| 27 | Ш***7 | Шплинт 5х45-397 |
