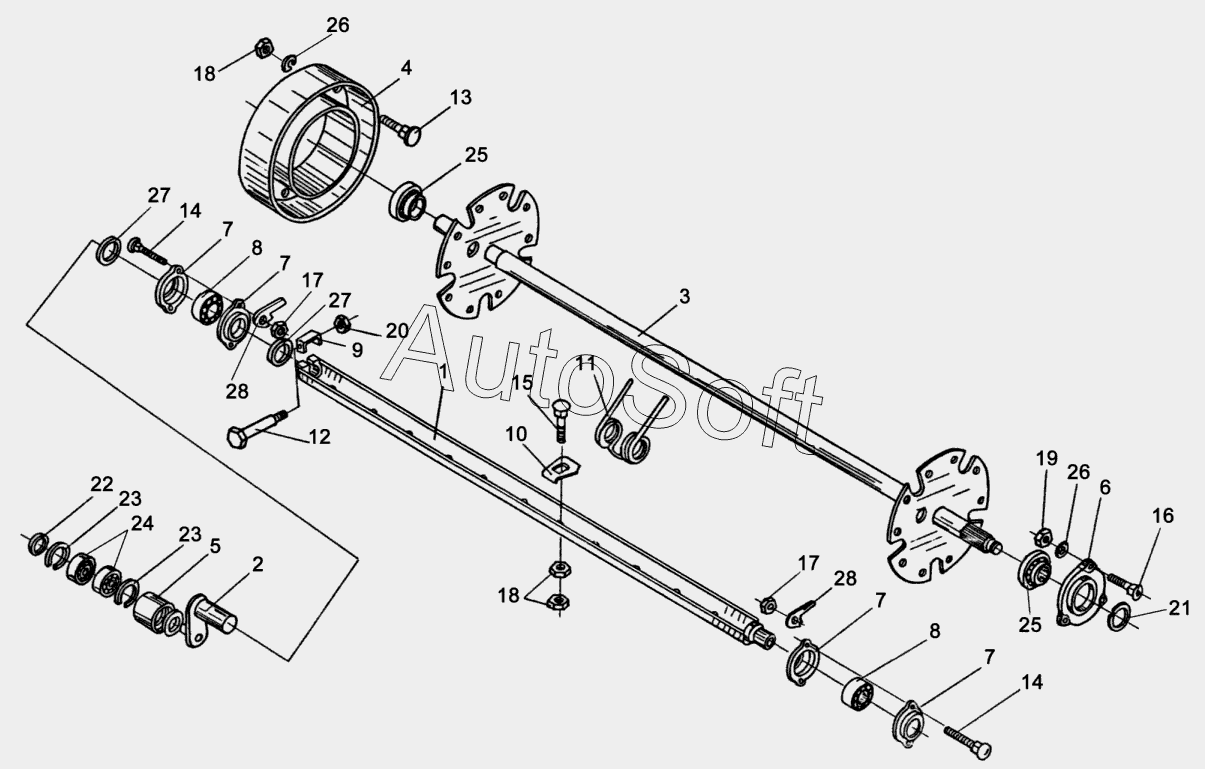

Каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40 (2008). Устройство подбирающее КИС 0903000Б
1
2
3
4
5
6
7
7
7
7
8
8
9
10
11
12
13
14
14
15
16
17
17
18
18
19
20
21
22
23
23
24
25
25
26
26
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС0903000Б | К***Б | Устройство подбирающее | |
| КИС0903020А | К***А | Эксцентрик с роликом | |
| КИС0903060А | К***А | Граблина | |
| 1 | К***Б | Держатель граблин | |
| 2 | К***Б | Эксцентрик | |
| 3 | К***0 | Вал с диском | |
| 4 | К***Б | Дорожка | |
| 5 | К***В | Ролик | |
| 6 | Н***5 | Корпус подшипника | |
| 7 | Н***2 | Полукорпус | |
| 8 | П***2 | Подшипник | |
| 9 | П***3 | Шайба | |
| 10 | П***8 | Шайба зуба | |
| 11 | П***7 | Зуб пружинный | |
| 12 | П***6 | Болт специальный М12х75 | |
| 13 | Б***6 | Болт М10-6ех30-7796 | |
| 14 | Б***2 | Болт М8х20-7802 | |
| 15 | Б***2 | Болт М10х40-7802 | |
| 16 | Б***2 | Болт М10-6ех40-7802 | |
| 17 | Г***5 | Гайка М8.6-5915 | |
| 18 | Г***5 | Гайка М10.6-5915 | |
| 19 | Г***5 | Гайка М10.6G-5915 | |
| 20 | Г***5 | Гайка М12.6G-5915 | |
| 21 | В***0 | Кольцо В25-13940 | |
| 22 | Б***2 | Кольцо Б15-13942 | |
| 23 | В***3 | Кольцо В35-13943 | |
| 24 | 6***2 | Подшипник 60202-7242 | |
| 25 | 1***2 | Подшипник 1680207АТ2 | |
| 26 | Ш***2 | Шайба 10.65Г-6402 | |
| 27 | Ш***0 | Шайба 36.01-10450 | |
| 28 | Ш***3 | Шайба 8.01-13463 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
