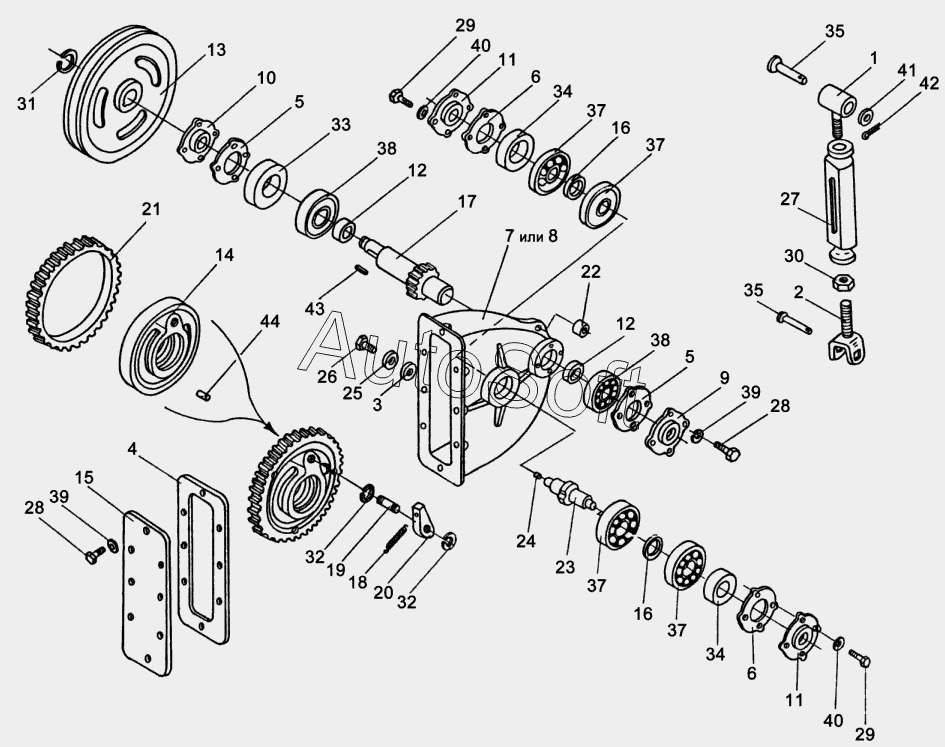

Каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40 (2008). Редуктор КИС 0904000Б

1
2
3
4
5
5
6
6
7
8
9
10
11
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
32
33
34
34
35
35
37
37
37
37
38
38
39
39
40
40
41
42
43
44
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
КИС0904000Б | К***Б | Редуктор | |
КИС0904010Б | К***Б | Колесо | |
КИС0904020Б | К***Б | Храповик | |
КИС0904030А | К***А | Колесо | |
КИС0907000А | К***А | Стяжка | |
1 | К***А | Винт правый | |
2 | К***А | Винт левый | |
3 | К***5 | Прокладка | |
4 | К***А | Прокладка | |
5 | К***А | Прокладка | |
6 | К***Б | Прокладка | |
7 | К***Б | Корпус | |
8 | К***1 | Корпус | |
9 | К***5 | Крышка | |
10 | К***6 | Крышка | |
11 | К***7 | Крышка | |
12 | К***8 | Кольцо | |
13 | К***Б | Шкив | |
14 | К***Б | Корпус колеса | |
15 | К***В | Крышка | |
16 | К***А | Шайба | |
17 | К***Б | Вал-шестерня | |
18 | К***Б | Пружина | |
19 | К***А | Ось | |
20 | К***А | Собачка | |
21 | К***Б | Венец зубчатый | |
22 | К***А | Втулка | |
23 | К***Б | Храповик | |
24 | К***А | Втулка | |
25 | К***1 | Шайба | |
26 | К***5 | Пробка | |
27 | Н***1 | Гайка стяжная М16х110-1 | |
28 | Б***6 | Болт М8-6ех25-7796 | |
29 | Б***6 | Болт М10-6ех30-7796 | |
30 | Г***5 | Гайка М16LH.6-5915 | |
31 | 1***0 | Кольцо 1В30-13940 | |
32 | Б***2 | Кольцо Б 20-13942 | |
33 | М***2 | Манжета 1.2-35х58-1 - 8752 | |
34 | М***2 | Манжета 2.2-50х70-1 - 8752 | |
35 | 6***0 | Ось 6-16в12-х60-9650 | |
36 | 6***0 | Ось 6-16в12-х80-9650 | |
37 | 1***8 | Подшипник 111-8338 | |
38 | 2***8 | Подшипник 207-8338 | |
39 | Ш***2 | Шайба 8.65Г-6402 | |
40 | Ш***2 | Шайба 10.65Г-6402 | |
41 | Ш***1 | Шайба 16.01-11371 | |
42 | Ш***7 | Шплинт 4х32-397 | |
43 | Ш***0 | Шпонка 8х7х40-23360 | |
44 | Ш***8 | Штифт 6х12-3128 |
