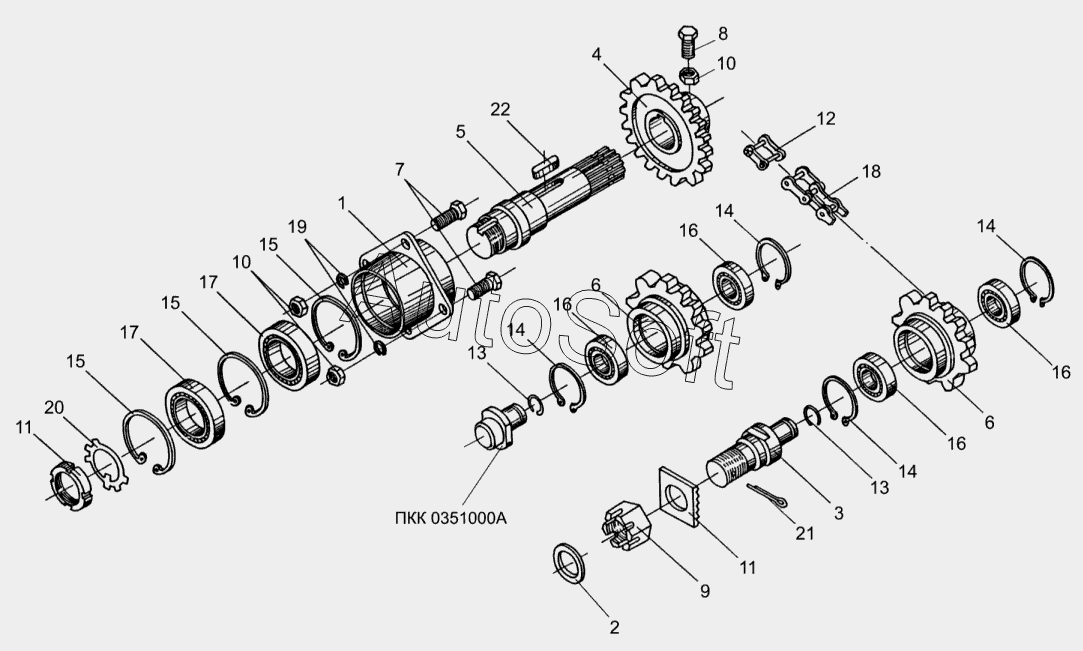

Каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40 (2008). Установка звездочек ПКК 0355000, ПКК 0356000
11
11
22
21
20
19
18
17
17
16
16
16
16
15
15
15
14
14
14
14
13
13
12
10
10
9
8
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК0355000 | П***0 | Опора звездочки | |
| ПКК0356000 | П***0 | Звездочка | |
| 1 | П***0 | Корпус | |
| 2 | П***2 | Шайба | |
| 3 | П***4 | Ось | |
| 4 | П***7 | Звездочка | |
| 5 | П***1 | Вал | |
| 6 | П***1 | Звездочка | |
| 7 | Б***6 | Болт М10-6ех40-7796 | |
| 8 | В***2 | Винт ВМ10-6ех30-1482 | |
| 9 | Г***8 | Гайка М30х2 -6G-2528 | |
| 10 | Г***5 | Гайка М10-6G-5915 | |
| 11 | Г***1 | Гайка ВМ35х1,6-6G-11871 | |
| 12 | С***А | Звено С-ПРЛ-25, 4-6000А | |
| 13 | В***0 | Кольцо В25-13940 | |
| 14 | В***3 | Кольцо | |
| 15 | В***3 | Кольцо В80-13943 | |
| 16 | 1***2 | Подшипник | |
| 17 | 1***2 | Подшипник 180508-8882 | |
| 18 | П***8 | Цепь ПР-25, 4-6000А-1358 | |
| 19 | Ш***2 | Шайба 10.65Г-6402 | |
| 20 | Ш***2 | Шайба 36.01-11872 | |
| 21 | Ш***7 | Шплинт 6,3х50-397 | |
| 22 | Ш***0 | Шпонка 10х8х45-23360 |
