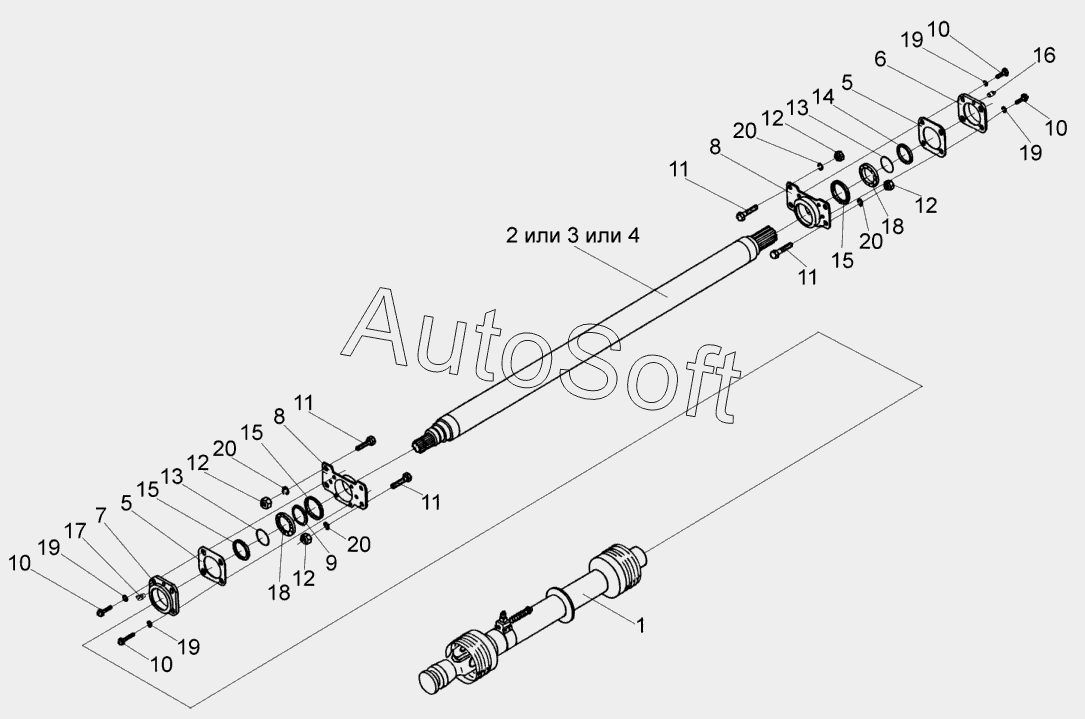

Каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40 (2008). Вал сницы
1
2
3
4
5
5
6
7
8
8
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
14
15
15
15
16
17
18
18
19
19
19
19
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КПТ0302020В | К***В | Корпус | |
| КПТ0302030А | К***А | Крышка | |
| КПТ0302030А-03 | К***3 | Крышка | |
| 1 | К***А | Вал карданный | |
| 2 | К***Г | Вал | |
| 3 | К***А | Вал | |
| 4 | К***3 | Вал | |
| 5 | К***3 | Прокладка | |
| 6 | К***1 | Крышка | |
| 7 | К***3 | Крышка | |
| 8 | К***А | Корпус | |
| 9 | К***А | Втулка | |
| 10 | Б***6 | Болт М16х1,5-6ех50-7796 | |
| 11 | Г***5 | Болт М16х1,5-6ех50-7796 | |
| 12 | А***0 | Гайка М16х1,5. 6G-5915 | |
| 13 | М***2 | Кольцо А55-13940 | |
| 14 | М***2 | Манжета 2,2-55х80-2-8752 | |
| 15 | 1***3 | Масленка | |
| 16 | 2***3 | Масленка | |
| 17 | 1***8 | Масленка 2.2-19853 | |
| 18 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 19 | Ш***2 | Шайба 16.65Г-6402 | |
| 20 | Ш***2 | Шайба 16.65Г-6402 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
